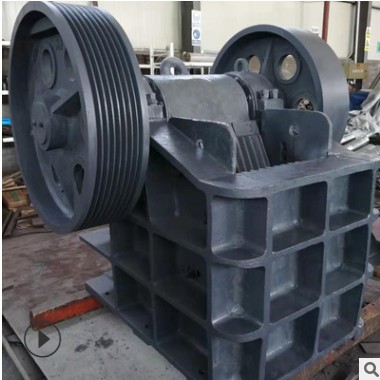

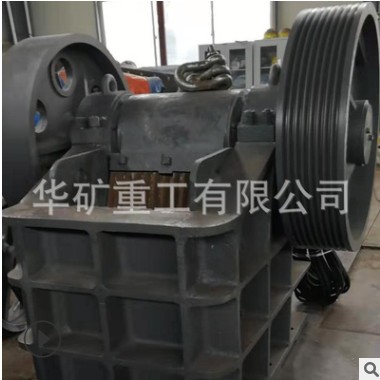

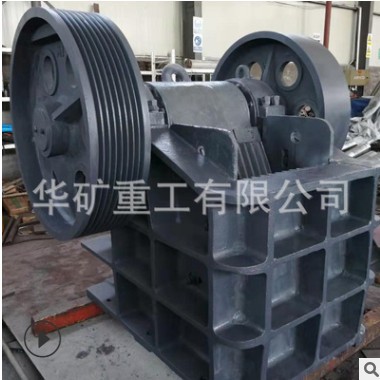

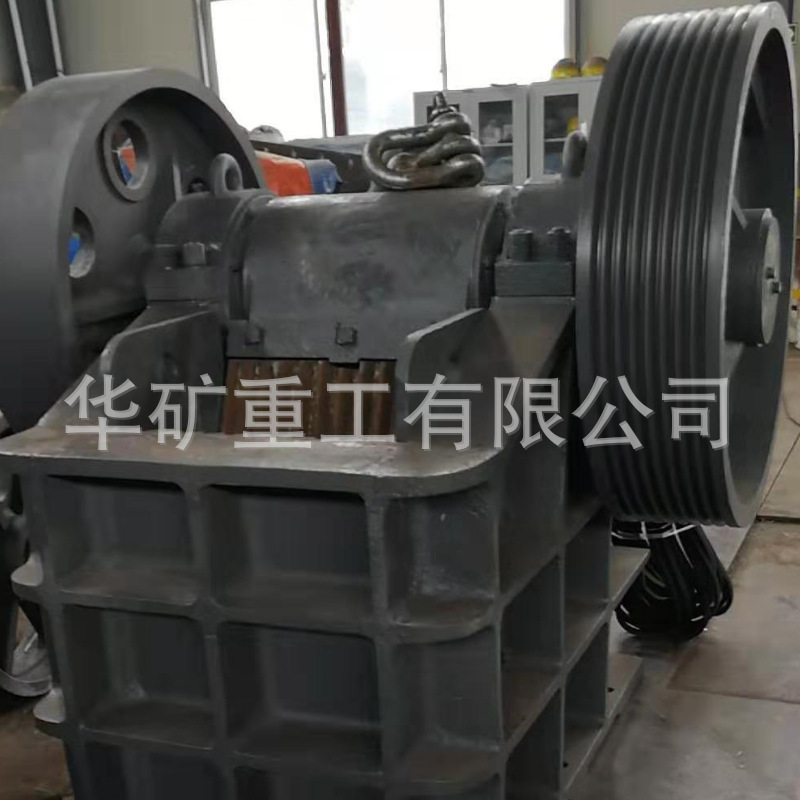

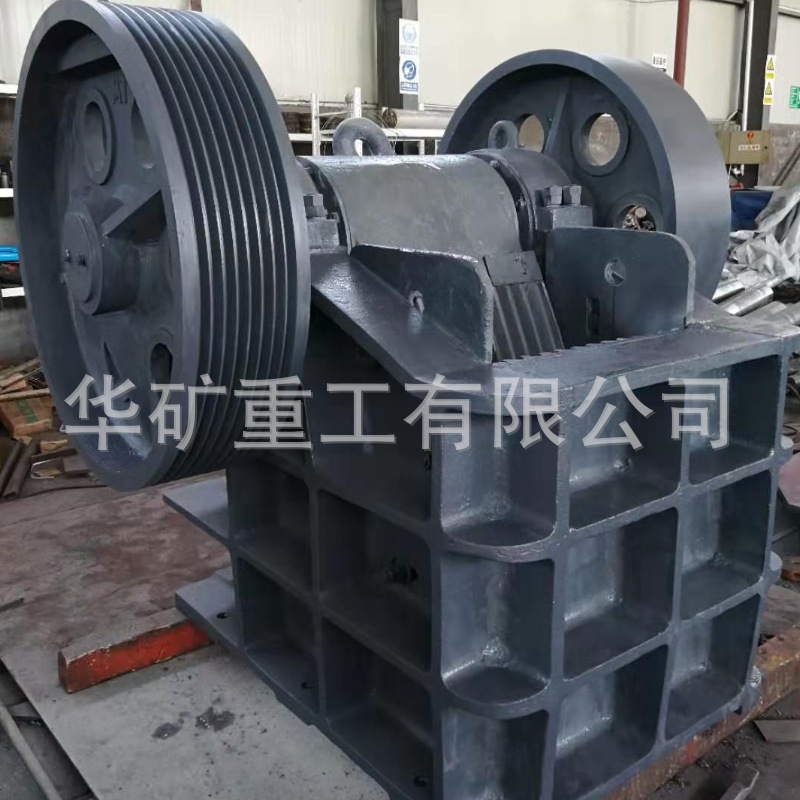

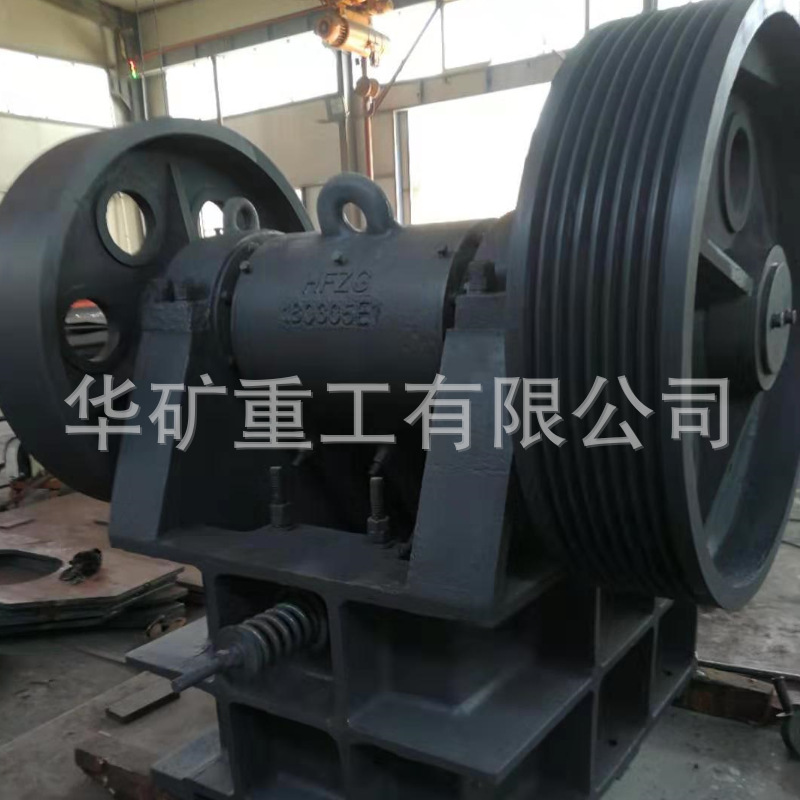

 XPC100*60鄂式破碎机

主要由机体、偏心轴、连杆、鄂板以及调节机构等主要部分组成，经三解皮带将动力传给连杆，带动活动动鄂板，破碎物料。出料料度通过手轮、横杆等进行调节。
机体是由铸铁制成，上部有支承偏心轴6的孔，前壁装有固定鄂式板，后壁装有调节螺杆等装置，两则均装有衬板。
偏心轴两侧的圆锥流滚子轴承支撑于机体上，两端安装皮带轮及飞轮，中间的两锥滚子轴承与连杆连接。
连杆是由球磨铸铁制成，上面装有活动鄂板，下面的凹槽作调节机构的支撑点。
调节机构作用是调节。控制出料粒度，它是通过转动小手轮带动螺母与调节螺杆产生相对运动从而达到调节和控制的上的，调节机构的一端支撑在连板上，另一端通过横杆支撑于机体上。
鄂板采用耐磨性好的高锰钢铸成。

 就颚式破碎机而言，尽管结构类型有所不同，但是它们的工作原理基本上是相似的，只是动颚的运动轨迹有所差别罢了。概而言之，当可动颚板围绕悬挂轴对固定颚板作周期性的往复运动，时而靠近时而离开，就在可动颚板靠近固定颚板时，处在两颚板之间的矿石，受到压碎、劈裂和弯曲折断的联合作用而破碎；当可动颚板离开固定颚板时，已破碎的矿石在重力作用下，经破碎机的排矿口排出。颚式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动颚垂直位移较小，加工时物料较少有过度破碎的现象，动颚颚板的磨损较小。
