一、概述

         全厂水位及栏污栅差压测量系统工程是建设项目的重点工程之一,它的建成为监控水量调度执行情况、实现资源优化配置与安全监测信息化管理具有非常重要的意义。

          系统主要分为：上/下游水位测量部分、栏污栅差压测量和集水井水位测量部分。各部分完全独立。

二、系统框图

         1、上/下游水位及栏污栅差压测量部分

                框图如下

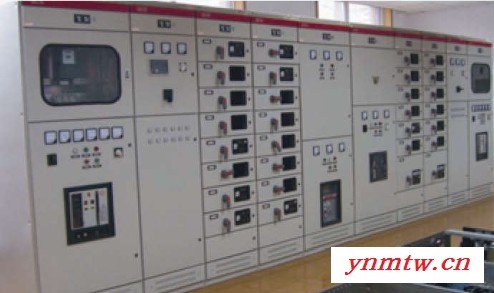

            由图可看出，水库水位和栅后水位经DC4-20mA模拟信号进入首部值班室水位测量屏中，由首部值班室水位测量屏处理并以6位七段LED数码形式显示在屏前面板上，同时显示的还有各拦污栅前后压差，显示方式为6位红色LED数码管。

            首部值班室测量屏测量的所有量均经RS485现场总线进入中控室水位测量屏。

             中控室水位测量屏同时接收到尾水平压管安装的n路压力变送器的DC4-20mA模拟信号，处理后以6位七段LED数码形式显示在屏前面板上，同时还显示经RS485现场总线接收到的首部值班室水位测量屏发送的各测量结果，显示方式为6位红色LED数码管。

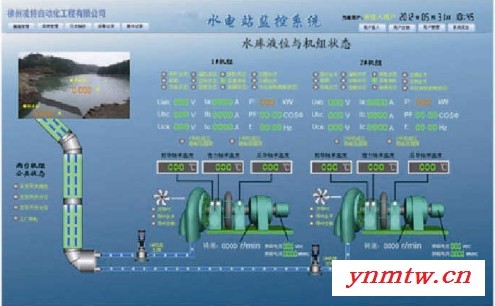

               为便于水电站计算机监控系统对水位测量参数的测控，由中控室水位测量屏送出相应测量量的DC4-20mA电流信号及相应的触点输出。

          2、集水井水位测量部分

                 框图如下：

              由上图知，二个集水井的测量均使用了独立的二套传感器器。其中投入式传感器配有现地显示仪表，可实时观察集水井水位。另一套测量以水位计为主体进行。

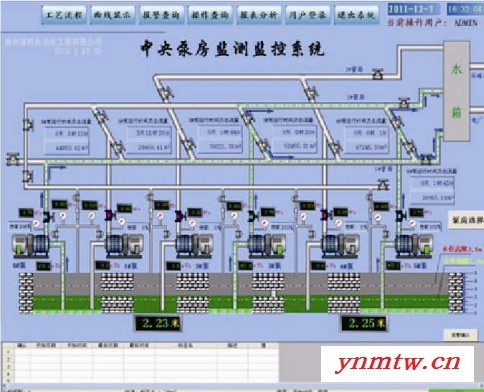

              水位计接收来自浮球式水位传感器传来的水位信号（开关量），处理后显示在仪器面板上，同时根据水位变化情况送出开关量信号以进行水泵的启停控制。
