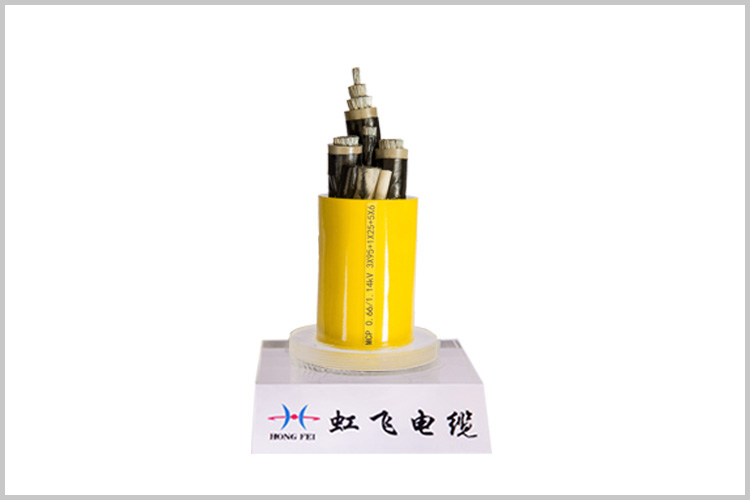

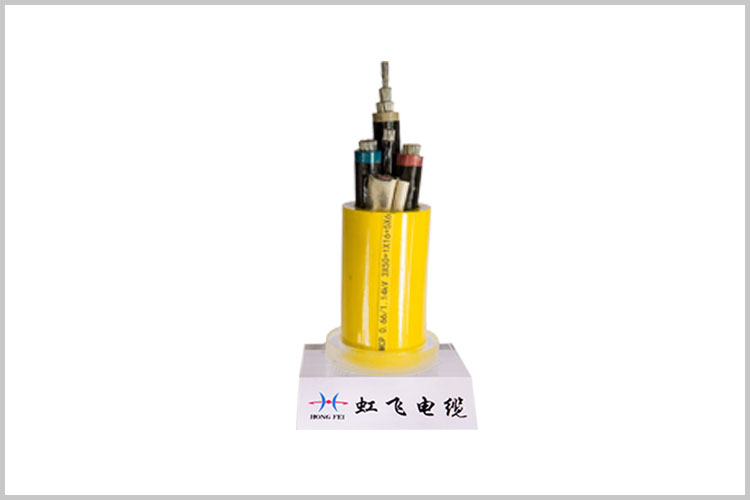

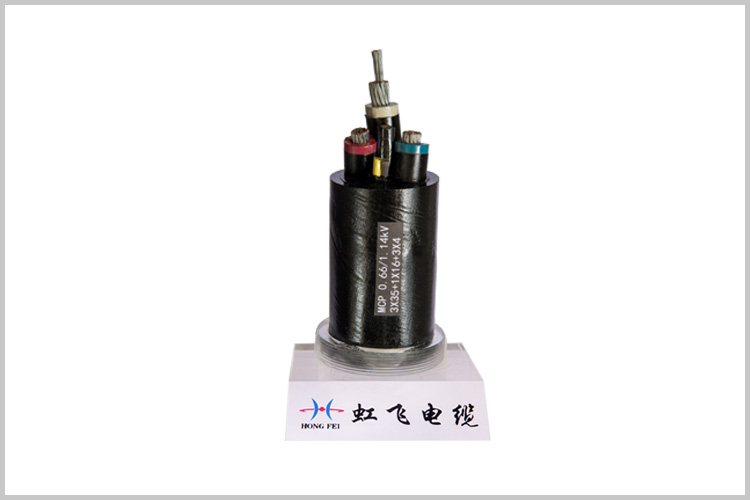

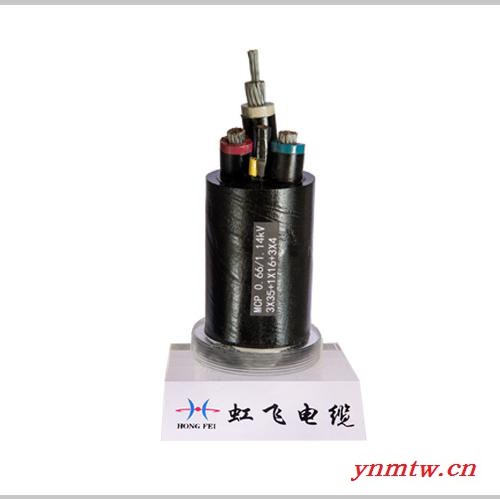

虹飞电缆批发 MCP型采煤机屏蔽橡套软电缆 电话议价图1虹飞电缆批发 MCP型采煤机屏蔽橡套软电缆 电话议价图2虹飞电缆批发 MCP型采煤机屏蔽橡套软电缆 电话议价图3

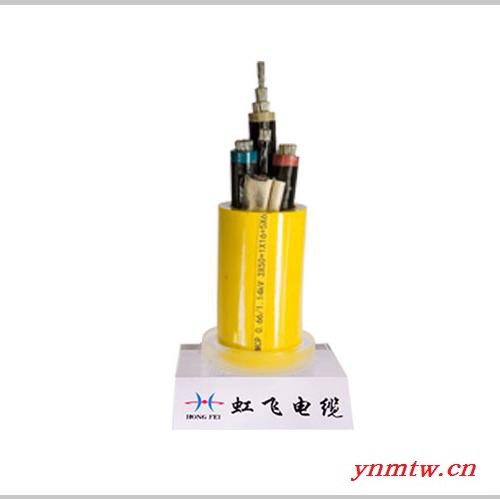

虹飞电缆批发 MCP型采煤机屏蔽橡套软电缆 电话议价

2022-02-17 09:4810630已售
价格:50.00/米
芯数:多芯
颜色:通用
起订:1米
供应:1000米
芯数 多芯
颜色 通用
护套材质 橡胶
品牌 虹飞
型号 电缆
加工定制
质量认证 ISO9001

曲阜市虹飞电缆有限公司


主要产品有:全系列矿用电缆、高性能采煤机电缆、通用橡套电缆、轨道交通电缆、风能电缆、港口码头电缆、盾构机电缆、地铁隧道用特种橡套电缆、交联聚乙烯绝缘电力电缆、聚氯乙烯绝缘电力电缆、低烟无卤阻燃耐火电缆、预分支电缆、变频电缆、控制电缆、通信电源用阻燃耐火软电缆、新型环保电缆、光电复合电缆、机器人专用电缆等产品总类齐全,欢迎您前来咨询。

联系电话:

0537-4913248  15820077321(赵)

15315372772(宫)


MCP型采煤机屏蔽橡套软电缆使用说明书

1、概述:

本说明书适用于额定电压1.9/3.3 kV及以下采煤机橡套软电缆(简称:采煤机电缆)。

采煤机电缆执行煤行业标准MT818.2-2009《煤矿用电缆 第2部分:额定电压1.9/3.3 kV及以下采煤机软电缆》,其型号、名称及使用范围见表1。型号中的“M”为煤矿用阻燃电缆的系列代号,“C”表示为采煤机用,“P”表示电缆具有分相的非金属绝缘屏蔽层。

表1

型  号

名       称

用              途

MCP-0.66/1.14

采煤机屏蔽橡套软电缆

额定电压0.66/1.14 kV采煤机及类似设备的电源连接

MCP-1.9/3.3

采煤机屏蔽橡套软电缆

额定电压1.9/3.3 kV采煤机及类似设备的电源连接

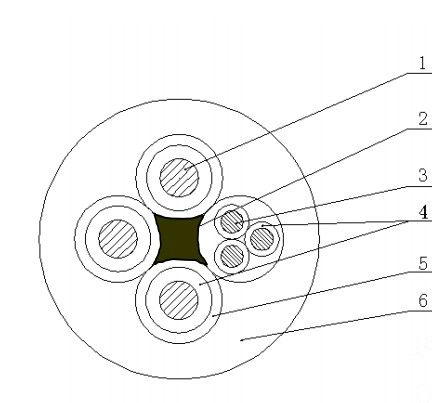

 采煤机电缆结构如图1所示,规格见表2~表3。按标准规定:控制线芯应不少于3根,控制线芯截面推荐采用2.5 mm2和4 mm2,具体规格按用户要求,在表2~表3中控制线芯的芯数和截面均未显示。



1—动力线芯导体;2—地线芯导体及半导电层(MC型电缆可挤包绝缘层);3—控制线芯导体;

4—绝缘; 5—动力线芯半导电屏蔽层(MC型电缆无屏蔽层);6—外护套。

图1

表2

芯数×导体标称截面

mm2

标称厚度

mm

MCP-0.66/1.14

电缆外径

mm

动力线芯

地线芯

动力线芯绝缘

护套

3×25

3×35

3×50

3×70

3×95

3×120

3×150

1×6

1×6

1×10

1×16

1×25

1×25

1×35

2.0

2.0

2.2

2.2

2.4

2.6

2.6

6.0

6.0

7.0

7.0

7.0

7.0

7.0

41.0~47.0

44.0~51.0

51.5~59.0

56.0~63.5

62.0~70.5

66.5~75.5

71.5~80.5



表3

芯数×导体标称截面

mm2

标称厚度

mm

MCP-1.9/3.3

电缆外径

mm

动力线芯

地线芯

动力线芯绝缘

护套

3×25

3×35

3×50

3×70

3×95

3×120

3×150

1×10

1×10

1×16

1×25

1×25

1×35

1×35

2.8

2.8

2.8

3.0

3.0

3.2

3.2

6.0

6.0

7.0

7.0

7.0

7.0

7.0

44.5~51.0

48.0~54.5

54.0~61.5

60.0~67.0

65.0~72.5

69.5~77.5

74.0~82.5



2、电缆的结构与性能:

2.1  导体:

采煤机电缆采用性能符合GB/T 3956-2008《电缆的导体》中的第5种镀锡软铜导体。GB/T 3956-2008的规定见表4。在实际使用中,以导体实测截面或导体中单线的根数,作为判定电缆合格与否都是没有依据的。

表4

标称截面 mm2

导体中单线最大直径 mm

20℃导体最大电阻 Ω/km

4

6

10

16

25

35

50

70

95

120

150

0.31

0.31

0.41

0.41

0.41

0.41

0.41

0.51

0.51

0.51

0.51

4.95

3.30

1.91

1.21

0.780

0.554

0.386

0.272

0.206

0.161

0.129



2.2  绝缘:

采煤机电缆的绝缘:电缆的动力线芯绝缘为乙丙橡胶绝缘XJ-30A(90℃橡皮绝缘),其物理机械性能应符合GB/T 7594.8-1987中XJ-30A型的规定,电气性能主要是绝缘电阻常数,依材料和使用要求分别取不同值。

绝缘厚度控制两个指标:平均厚度和最薄点厚度。MT 818标准规定电缆绝缘厚度的平均值应不小于标称值(见表2~表3),绝缘的最薄处厚度应不小于标称值的90%-0.1 mm 。

采煤机电缆应经受表5规定的交流电压试验,其绝缘电阻最小值应符合表6规定。



表5

线芯类型

额定电压U0 / U kV

试验电压(有效值) kV

施加电压时间 min



1.9/3.3

6.8

5

0.66/1.14

3.7

控制线芯

——

1.5



表6

线芯类型

标称截面

mm2

20℃时绝缘电阻 MΩ·km 最小

额定电压0.66/1.14kV及以下

额定电压1.9 / 3.3kV

动力线芯

16

25

35

50

70

95

120

150

350

300

250

250

200

200

200

180

450

400

350

300

250

250

250

控制线芯

100

100



2.3  护套:

采煤机电缆使用以氯丁橡胶或其他相当材料的混合物组成的,65℃重型不延燃橡皮护套(XH-03A),其物理机械性能符合GB/T 7594.7-1987的规定,护套厚度的平均值应不小于见表2~表3规定的标称值,最薄处应不小于标称值的85%-0.1 mm 。

2.4  屏蔽:

屏蔽采煤机电缆具有分相的非金属绝缘屏蔽层,与漏电保护系统相配合,起安全保护作用。

2.5  阻燃:

移动电缆的阻燃性能检验执行MT/T386-2011《煤矿用阻燃电缆阻燃性的试验方法和判定规则》。MT/T386-2011是目前已知的国内外严格的电缆阻燃性能试验方法标准,该标准规定了三种电缆燃烧试验方法:即单根垂直燃烧试验、负载条件下燃烧试验和成束燃烧试验。

单根垂直燃烧试验执行GB/T18380.12—2008等同IEC 60332-1-2:2004;负载条件下燃烧试验等效采用美国《联邦法规》30卷18.64章的规定,是将电缆通大电流加热至导体温升达204℃后开始的燃烧试验;成束燃烧试验就是我们俗称的所谓“阻燃试验”,执行GB/T 18380·34—2008等同IEC 60332-3-23:2000,对于采煤机电缆的规定是:动力线芯导体标称截面50 mm2及以上的应通过A类试验,其余应通过B类试验。

2.6  电缆机械性能:

采煤机电缆成品应经受抗冲击试验、抗挤压试验以及9000次弯曲而不发生短路和断路的试验。抗挤压试验和抗冲击试验的规定分别见表7和表8。

表7

动力线芯

标称截面mm2

冲击次数

挤  压  力  kN

MCP-0.66/1.14

MCP-1.9/3.3

16,25,35

50,70,95

120,150

2

3

3

30

40



表8

电  缆  型  号

动力线芯标称截面

mm2

冲锤质量

kg

冲程

m

冲击

次数

MCP-0.66/1.14    MCP-1.9/3.3

16

20

0.75

2

25~35

1.1

2

50~150

1.5

3

备注:因市场价格浮动,具体价格请联系客服销售或者电话咨询为准!!!
