品牌：联胜
电动机功率：200kw
电动机转速：1450r/min
起订：1台
供应：6台
发货：10天内
| 电动机功率 | 200kw |
|---|---|
| 电动机转速 | 1450r/min |
| 类型 | 刮板转载机 |
| 外形尺寸 | 60m |
| 用途 | 矿山 |
| 重量 | 100吨 |
| 品牌 | 联胜 |
| 型号 | SZZ 764/200 |
| 加工定制 | 否 |
矿山机械煤矿综采工作面刮板转载机SZZ 764/200型的说明：

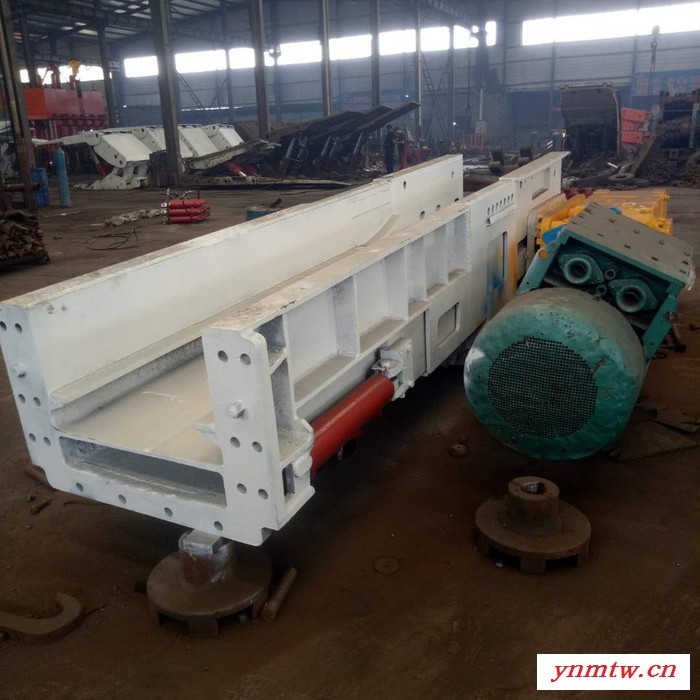

1机头
1.1机头架
机头架采用前开口、箱式对称结构，强度高、刚性好。
左右对称结构的机头架，可满足左右侧安装传动装置的需要。
机头架设有链轮轴组的辅助支撑，以减小链轮轴组的支撑跨距，提高链轮轴组的强度和刚性。
前开口式机头架在不拆卸减速器的情况下，方便拆装链轮轴组。拆装时，只要拆除机头架端面两固定压块，将轴组沿其轴线向非减速器侧移动，退出花键啮合部分，即可沿开口方向拆出链轮轴组，方便快捷。
自主设计的机头液压伸缩结构，将液压缸与定位排孔平行布置，既缩短了机头长度，也方便了定位销的拆装。
通过机头液压伸缩缸来随时调整链条张紧程度，保证链条具有合理的张紧力，提高了链条和链轮的啮合性能，延长了设备的使用寿命。

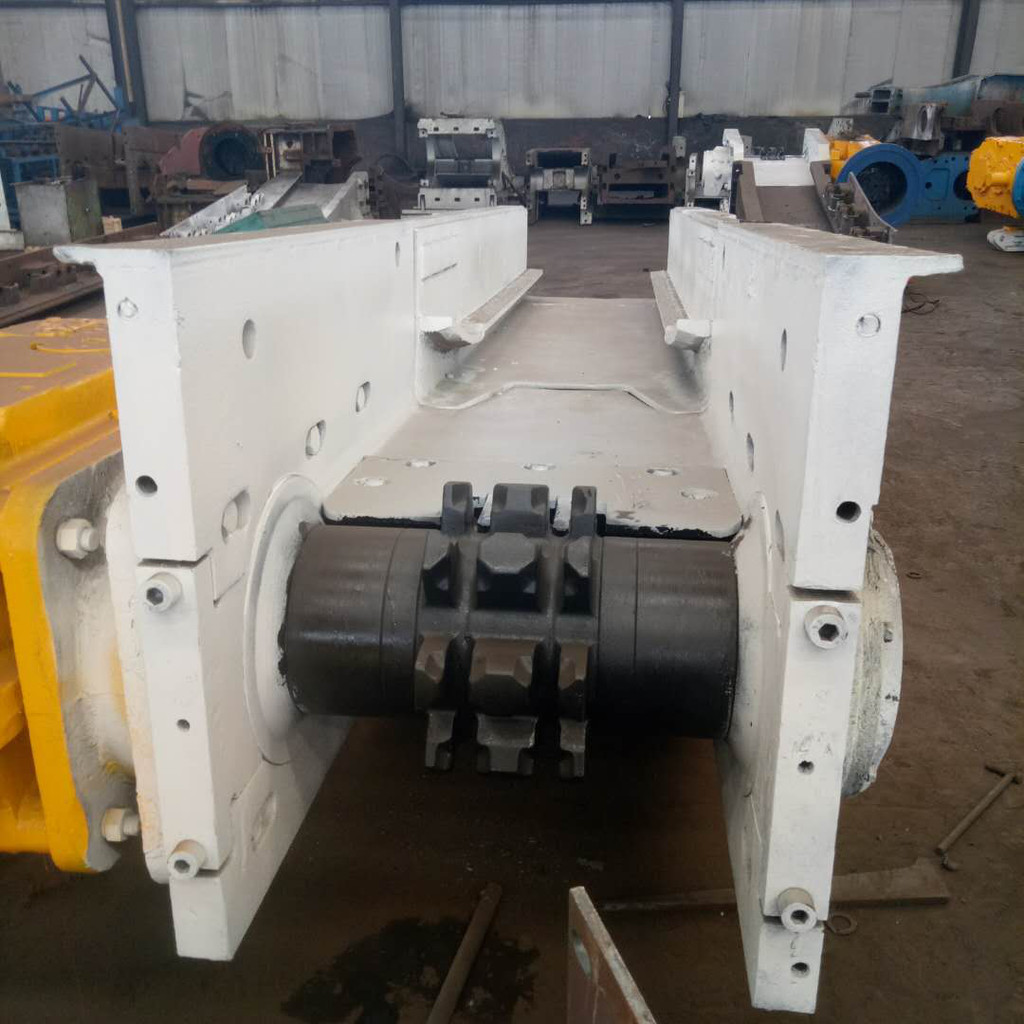

1.2链轮轴组
采用优质密封件，提高了链轮轴组密封的可靠性。
链轮采用优质合金钢锻造毛坯，数控加工成型，与链条的啮合精度高，使用寿命长。链窝表面淬火硬度分布均匀。
链轮轴组与减速器采用硬齿面花键连接，精度高，寿命长，安全可靠。
轴组润滑方式采用远程外挂大储油箱的稀油润滑结构，操作简便、润滑可靠。
2 悬空段、爬坡段、落地段
悬空段中部槽、凸槽、凹槽为整体箱式结构，侧板及封底板开有观察孔，以便观察或处理底链故障。中部槽中板采用高强度耐磨板，底板采用高强度耐磨板，大大提高了中部槽的使用寿命。
爬坡段凸、凹槽中板及槽帮沿均采用了高强度耐磨板，其线形设计为大圆弧曲线型，过渡平滑，可使刮板链运行平稳，显著提高了设备的使用寿命。
落地段中部槽为整体箱式结构，中板采用高强度耐磨板，大大提高了中部槽的使用寿命。落地段设置开天窗中部槽，以便检查和维护底链。
3 刮板链
刮板链由矿用高强度圆环链、接链环、锻造刮板及E型螺栓、防松螺母等组成。合理设计刮板与中部槽链道间隙及刮板迎煤面圆弧后，可减小刮板的运行阻力，提高运煤效率，还可及时清除下链道浮煤。
4 紧凑型矮机尾
机尾架设计为前开口、箱式对称结构，强度高、刚性好，并设有链轮轴组的辅助支撑，以减小链轮轴组的支撑跨距，提高链轮轴组的强度和刚性。机尾架结构紧凑、尺寸小，在顺槽里滞后量小、有利于安全支护。
矿山机械煤矿综采工作面刮板转载机SZZ764/200技术参数：
| 项 目 | 技术参数 | 备注 | ||
| 设计长度（m） | 60 |
| ||
| 投标长度（m） | 45 | 含破碎机长度 | ||
| 输送能力（t/h） | 1000 |
| ||
| 中 部 槽 | 规格（mm） | 悬空段 | 1500×722（内宽）×613 |
|
| 落地段 | 1750×722（内宽）×874 |
| ||
| 中板厚度（mm） | 30 | NM360 | ||
| 底板厚度（mm） | 20 | NM360 | ||
| 刮 板 链 | 型式 | 中双链 |
| |
| 刮板链速（m/s） | 约1.3 |
| ||
| 刮板间距（mm） | 736 |
| ||
| 圆环链规格（mm） | Φ26×92-C |
| ||
| 链条破断负荷（kN） | ≥850 |
| ||
| 减 速 器 | 型号 | 40JSKA | 国产
| |
| 速比 | 24:1 | |||
| 功率（kW） | 200 | |||
| 冷却形式 | 水冷 | |||
| 电 动 机 | 型号 | YBSD-200/100-4/8 | 国产 | |
| 电压（V） | 1140 | |||
| 功率（kW） | 200 | |||
| 转速（r/min） | 1475/735 | |||
| 联轴节形式 | 弹性联轴器 |
| ||
| 伸缩机头伸缩量（mm） | ≤200 |
| ||
| 紧链方式 | 伸缩机头+闸盘紧链 |
| ||
| 移动方式 | 配迈步自移系统 |
| ||
