品牌：华辉选矿设备制造有限公司
产地：江西石城县
功率：5KW
起订：1台
供应：100台
发货：10天内
| 产地 | 江西石城县 |
|---|---|
| 功率 | 5KW |
| 机重 | 3t |
| 级数 | 多级 |
| 类型 | 筛分机 |
| 适用范围 | 本系列圆震动筛做圆形运动，用于砂石、冶金、矿山等各种产品分级用，该圆振筛机处理能力强，筛分效率高， |
| 外形尺寸 | 3000*1800*2000 |
| 品牌 | 华辉 |

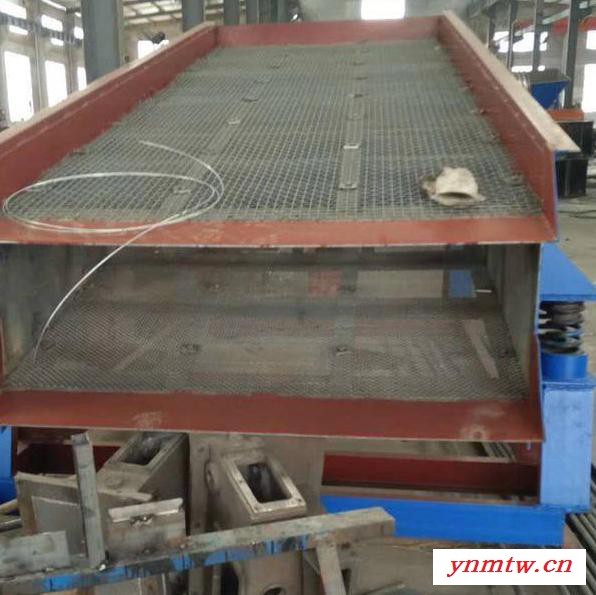

振动筛(药丸筛、颗粒筛)
震动筛
震动筛
多层直线振动筛是利用振动电机激振的原理，使物料在筛面上被抛起，同时向前作直线运动加以合理匹配的筛网从而达到筛分的目的。本机由机座、振动室、振动电机、减振器等组成，该机振动平稳、噪音极低、操作简单、筛分性能强，符合"GMP"要求，被广泛应用于砂石、食品、化工等行业丸剂、颗粒料的筛分。
基本原理系借电机轴上下端所安装的重锤(不平蘅重锤)，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。
分类震动筛分设备按重量用途可分为:矿用震动筛，轻型精细震动筛，实验震筛机
震动筛
震动筛
矿用震动筛可分为:高效重型筛，自定中心震动筛，椭圆震动筛，脱水筛，圆震筛，香蕉筛，直线震动筛等
轻型精细震动筛可分为:旋震筛，直线筛，直排筛，超声波震动筛，过滤筛等可参考震动筛系列
实验震动筛:拍击筛，顶击式震筛机，标准检验筛，电动震筛机等请参考实验设备
当然这样的分类也不是没有的，也有人建议按照振动筛的物料运行轨迹分类，我简单做下仅供参考:
按直线运动轨迹分:直线震动筛(物料在筛面上向前做直线运动)
按圆型运动轨迹分:圆震筛(物料在筛面上做圆形运动)

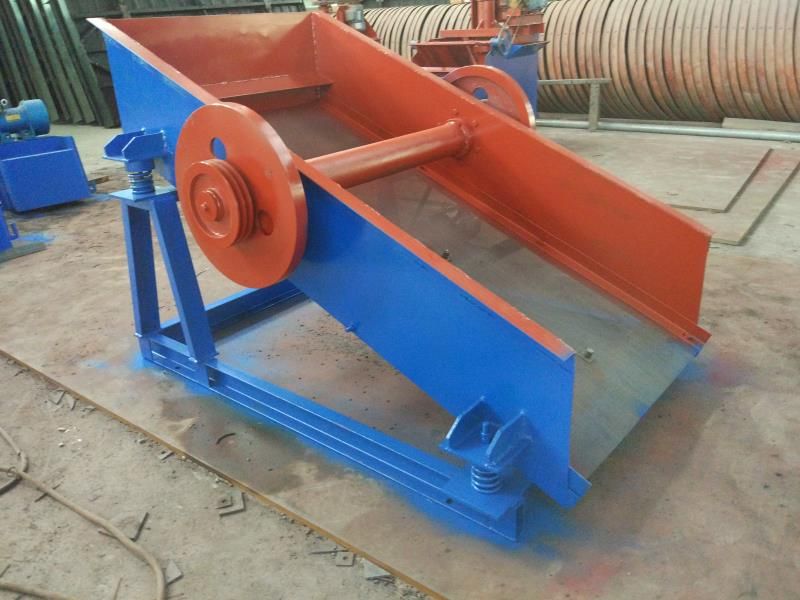

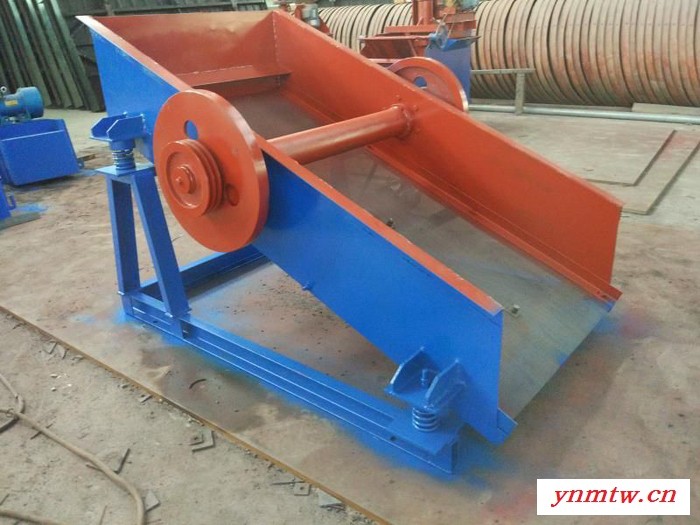

主要用途及使用条件本系列圆震动筛做圆形运动，用于砂石、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。
结构特征

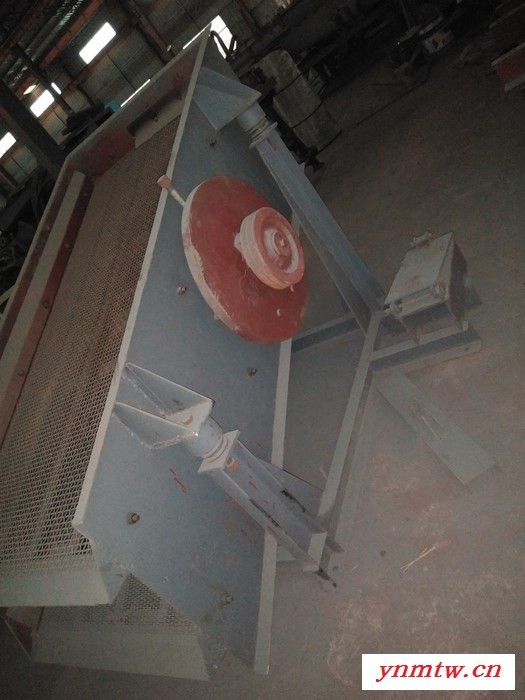

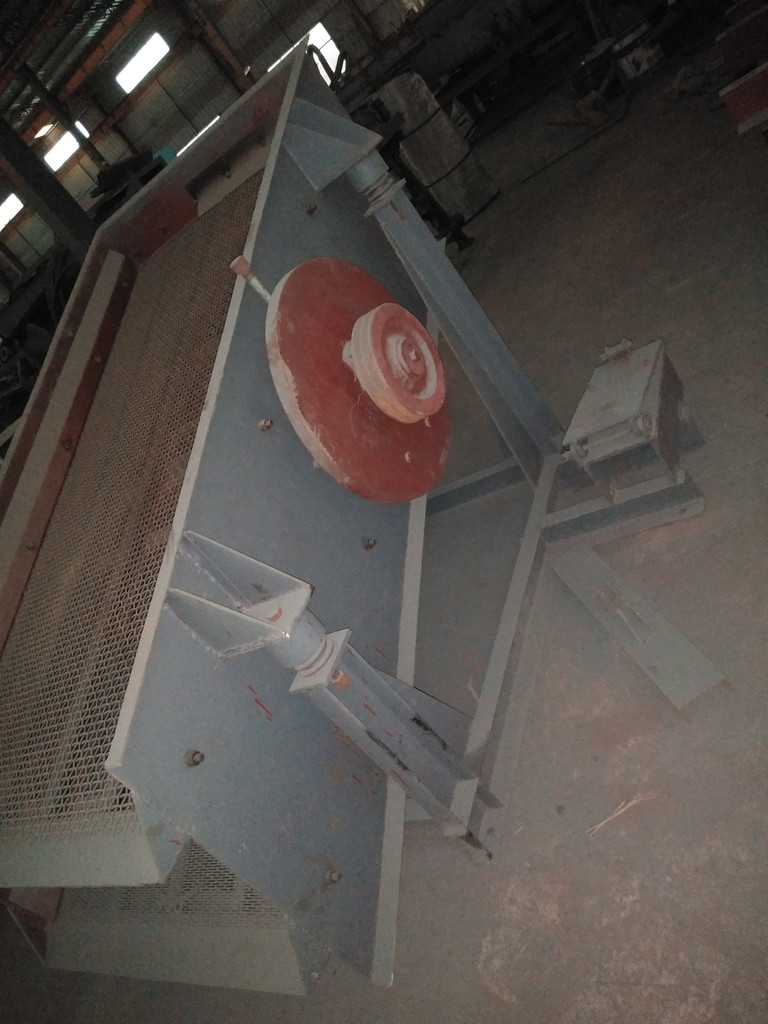

驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷;振动器采用块偏心式结构，结构简单;可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命;传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
适用行业
化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业:、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理:废油、废水、染整废水、助剂、活性碳特点
| 型号规格Model | 筛网面积Deck Size(㎡) | 处理能力Capacity(m3/ h) | 电机功率Motor Power(kw) | 重量Weight(t) |
| 2YK1224 | 2.88 | 20-120 | 5.5 | 2.15 |
| 2YK1235 | 4.2 | 20-150 | 5.5 | 2.45 |
| 3YK1235 | 4.2 | 20-150 | 7.5 | 3.05 |
| 4YK1235 | 4.2 | 20-150 | 11 | 3.65 |
| YK1545 | 6.75 | 22-150 | 11 | 4.2 |
| 2YK1545 | 6.75 | 22-150 | 15 | 5.2 |
| 3YK1545 | 6.75 | 22-150 | 15 | 6.05 |
| 4YK1545 | 6.75 | 22-150 | 18.5 | 7.14 |
| YK1860 | 10.8 | 32-350 | 15 | 4.65 |
| 2YK1860 | 10.8 | 32-350 | 18.5 | 6.14 |
| 3YK1860 | 10.8 | 32-350 | 18.5 | 7.59 |
| 4YK1860 | 10.8 | 32-350 | 22 | 9 |
| YK2160 | 12.6 | 66-720 | 18.5 | 4.97 |
| 2YK2160 | 12.6 | 66-720 | 22 | 7.16 |
| 3YK2160 | 12.6 | 66-720 | 30 | 8.81 |
| 4YK2160 | 12.6 | 66-720 | 30 | 10.97 |
| YK2460 | 14.4 | 75-750 | 22 | 6.2 |
| 2YK2460 | 14.4 | 75-750 | 30 | 7.84 |
| 3YK2460 | 14.4 | 75-750 | 30 | 9.78 |
| 4YK2460 | 14.4 | 75-750 | 30 | 12.07 |
| YK3060 | 18 | 200-900 | 30 | 12 |
| 2YK3060 | 18 | 200-900 | 37 | 16 |
| 3YK3060 | 18 | 200-900 | 45 | 19 |
| 4YK3060 | 18 | 200-900 | 45 | 22 |
电机满足下列条件时，能连续输出额定激振力。
震动筛
震动筛
1、振动加速度:不超过7g(g:重力加速度)
2、环境温度:不超过40℃
3、海拔:不超过1000m
4、电源频率:50Hz
5、电压:380V
6、温升:小于80K(电阻法)
安装前的准备
1、检查电机标牌是否与要求相符。
2、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。
3、检查电机各紧固件，谨防松动。
4、检查电机表面有无损坏、变形。
5、检查是否转动灵活，若有异常，应排除。
6、检查电源，是否缺相，并空载运行5分钟。
安装与调整
1、电机应紧固在安装面上，安装面必须光滑、平整。
2、电机可水平安装。
3、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定。
4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。
5、激振力的调整。
使用与维修
1、本机应装设电气保护装置。
2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。
3、当电机旋转方向不符合要求时，调整电源相序即可。
4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂(ZL-3)一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。
5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。
编辑本段日常保养1、启动前:
震动筛
震动筛
(1)检查粗网及细网有无破损
(2)每一组束环是否锁紧
2、启动时:
(1)注意有无异常杂音
(2)电流是否稳定
(3)振动有无异状
3、使用后:每次使用完毕即清理干净.
定期保养
定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。
