品牌：安科瑞
产地：江阴
操作方式：电动操作
起订：1个
供应：10000000个
发货：10天内
| 产地 | 江阴 |
|---|---|
| 操作方式 | 电动操作 |
| 品牌 | 安科瑞 |
| 型号 | ARD |
| 加工定制 | 是 |
1、功能

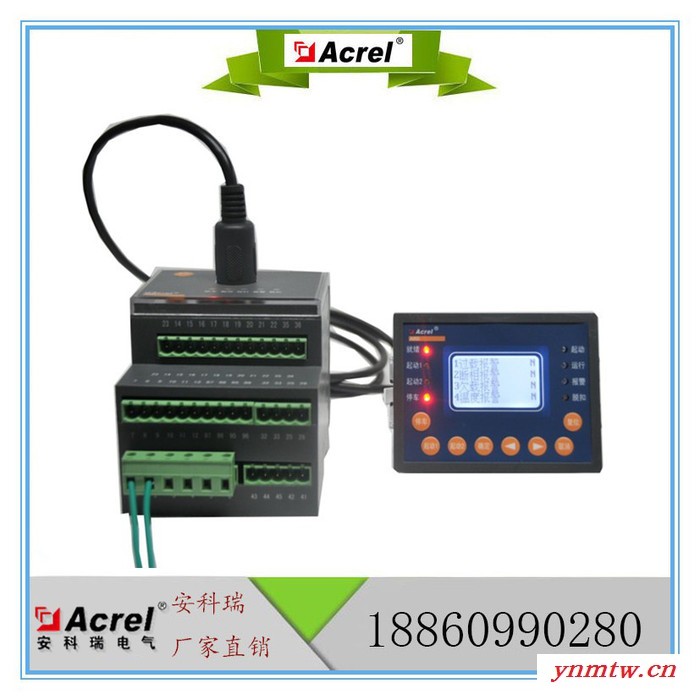

??ARD2F系列智能电动机保护器(以下简称保护器)，采用**的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、绕组超温等多种情况进行保护，设有SOE故障事件记录功能，方便现场维护人员查找故障原因，并通过LCD中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有RS485远程通讯接口，DC4~20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现电动机运行的远程监控。

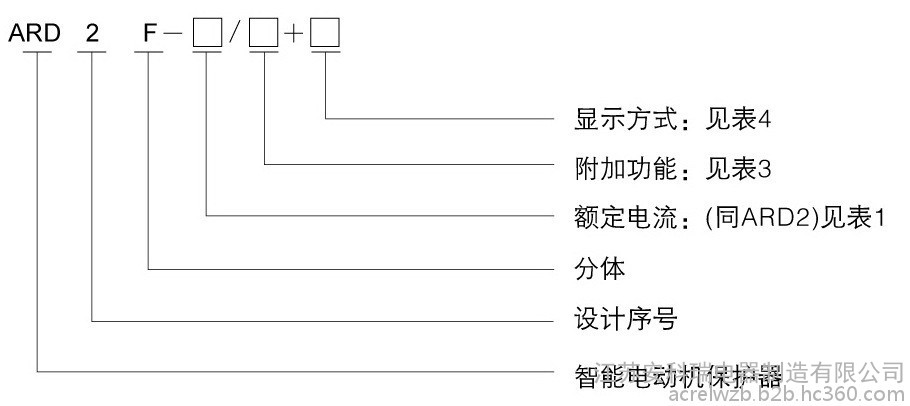

??2、型号说明

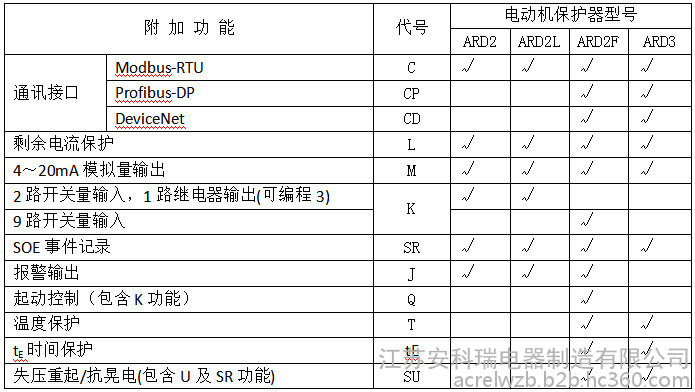

??附加功能
??3、技术指标
??4、外形及尺寸(mm)
??●主体模块
??●显示单元
●互感器
??同ARD2互感器部分
??5、 接线端子
??6、 应用方案
??控制权限选择(除保护模式外)：90L显示单元按键本地控制、DI端**地控制、上位机通讯远程控制。DI9、DI10组合实现三位置权限选择。下表中“0”表示开关量输入未接通，“1”表示接通。
7、符合标准
??GB14048.1-2000低压开关设备和控制设备总则
??GB14048.4-2003低压开关设备和控制设备 机电式接触器和电动机起动器
??GB/14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，**部分：机电式控制电路电器
??GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验
??GB/T17626.5-2006浪涌(冲击)抗扰度试验
适用环境
??工作温度：-10℃~+55℃
??贮存温度：-20℃~+65℃
??相对湿度：5%~95%不结霜
??海拔：≤2500m
??污染等级：2级
??防护等级：IP20
??安装类别：III级
??运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域
选配功能
??Q — 起动控制(包含K功能)
??K —开关量输入
??T — 温度保护
??J — 报警
??C — 通讯接口
??L — 漏电保护
??M — 4～20mA模拟量输出
??U — 电压功能
??SR — SOE事件记录
??技术参数
??保护器辅助电源
??AC85V-265V/DC100V-350V
??功耗5VA
??电机额定工作电压
??AC380V/AC660V，50Hz
??电动机额定工作电流
??1.6A(0.4A-1.6A) (采用小型专用电流互感器)
??6.3A(1.6A-6.3A)(采用小型专用电流互感器)
??25A(6.3A-25A)(采用小型专用电流互感器)
??100A(25A-100A)(采用小型专用电流互感器)
??250A(63A-250A)(采用专用电流互感器)
??800A(250A-800A)(采用专用电流互感器)
??继电器输出触点，额定负载容量
??4路，AC250V，3A;DC30V，3A
??开关量输入
??12路，光耦隔离
??SOE事件记录容量
??8个事件记录
??通讯
??RS485 Modbus协议
??智能电动机保护器安装尺寸 (单位mm )
??ARD2F主体安装方式为标准35mm导轨式安装
??ARD2F显示模块安装方式为嵌入式，外形尺寸为90mm*70mm，开孔尺寸为 86mm*66mm，LCD液晶显示(90FL)。
??品牌及著作权
??ARD2F智能电动机保护器品牌：电动机保护器液晶显示单元--外观品牌号200930093483.4;智能电动机保护器--实用新型品牌号200920067828.3
??范例
??型 号：ARD2-25/CKSR
??辅助电源：AC220V
??电机额定电流：6.3A~25A
??应用场合：三相电机
??测量参数：三相电流、三相平均电流
??附加功能：RS485通讯、2路开关量输入、8个事件记录
??型 号：ARD2F-25/CJMQTSR+90FL
??辅助电源：AC220V
??电机额定电流： 6.3A~25A
??应用场合：三相电机
??测量参数：三相电流、PTC电阻值
??附加功能：起动控制、温度保护、报警输出、RS485通讯接口、Modbus协议、4-20mA模拟量输出、8个SOE事件记录
??显示方式：90FL(中文液晶显示)
??型 号：ARD3-250/CLTUEpSR+90L
??辅助电源：AC220V
??电机额定电流： 63A~250A
??应用场合：三相电机
??测量参数：三相电流、线电压、有功功率、功率因数、剩余电流、电能
??附加功能：RS485通讯接口、Modbus协议、漏电保护、温度保护、过压保护、欠压保护、相序保护、欠功率保护、8个SOE事件记录
??显示方式：90L(中文液晶显示)
8、订货注意事项
??如用户无特别注明，则互感器与保护器的连接线默认0.5m，保护器主体与显示单元的连接线默认1.5m。
??如用户有特殊要求的(如单相电动机保护器、连接线长度、抗晃电等)需在订单中注明。
