W4单兵无线音视频通讯指挥系统 无线音视频通讯指挥系统 51

价格：￥360000.00/个
品牌：凌天
品牌：北京凌天
型号：W4
起订：1个
供应：1000个

品牌	北京凌天
型号	W4

单兵无线音视频通讯指挥系统

制造商：北京凌天世纪自动化技术有限公司

        单兵无线音视频通讯指挥系统采用编码正交频分复用调制/解调技术，具有传输频带窄（2/2.5/4/8MHz）和很强的抗多径干扰能力等特性，能够实现非视距（NLOS），高速运动情况下实时传输高质量图像。

        系统采用H.264/MPEG-2音视频压缩标准，清晰度达到DVD分辨率（720*576@ PAL /

720*480@ NTSC）,图像清晰流畅。

        可应用于消防、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等。

        可做单兵发射-指挥监控车或单兵发射-指挥监控中心等应用。





发射机指标参数

工作频率300MHz～900MHz间频率订制

射频功率1～5W可调

信道带宽2/2.5/4/8MHz

码流1.5Mbps～6Mbps

时延≤300ms

误码率≤10-6

音视频压缩格式H.264/MPEG-2

传输距离空对地>80公里；海面>40公里；城区内>7公里；郊区>10公里

音视频接口AV

图像清晰度720*576、帧率为25帧/秒

电源DC14.4V，广电电池，兼容SONY V型扣

尺寸规格236*131*55不含电池

重量1.6kg，不含电池

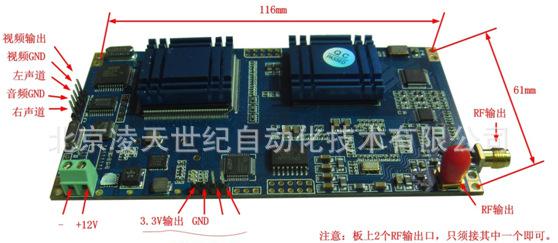

发射机主板







接收机指标参数

工作频率300MHz～860MHz间频率订制

信道带宽2/2.5/4/8MHz

灵敏度2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm

接收技术空间分集技术

接收极化垂直极化，双天线接收

音视频解压格式MPEG-2

音视频输出接口1路HDMI，2路AV（BNC）

图像清晰度HD1080P，向下兼容1080I、720P、480P及标清

图像帧率24、50、60帧/秒，兼容其它帧率

电源AC220V

尺寸规格480*280*45mm，1U机箱

重量4Kg

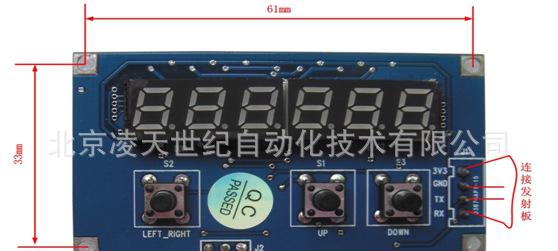

接收机主板



配置：

发射机1台

接收机1台

发射天线1根

接收天线2根

电池（含充电器）1套

背架1个

AV线1条

电源线1根

BNC转接头4个



l 突发事件应急通信方案：

         针对恐爆事件、自然灾害、重大及突发性疫情、核泄漏事故、环境污染，矿井油气田等突发性事件发生时，快速实施如下各方案，可使指挥中心和各级领导以**速度了解现场情况，及时启动应急预案，实现快速反应，实施应急救援和快速处置等措施，对事件行动进行全程监控并适时发出指令。

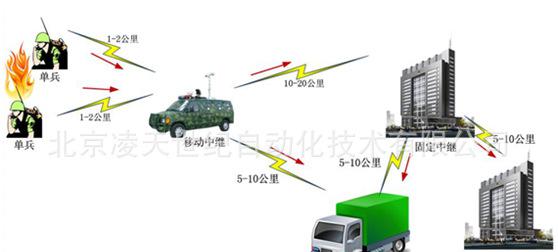

        前端人员背负单兵设备采集音视频信号传给移动中继车，车上的接收合并采集信息后并对接车载（中继）设备。由中继接力发射，从而形成约30公里左右距离的应急通信链路，直至指挥中心。

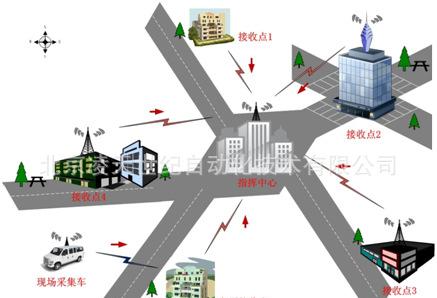

l 城市应急指挥通信系统覆盖方案

前端现场采集车安装大功率车载设备在城市各区内巡逻，实时将采集的音视频信息传给**近接收点，接收点用微波、光纤或专网等设施传输给指挥中心。

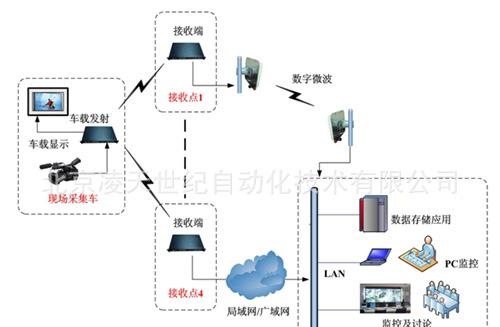

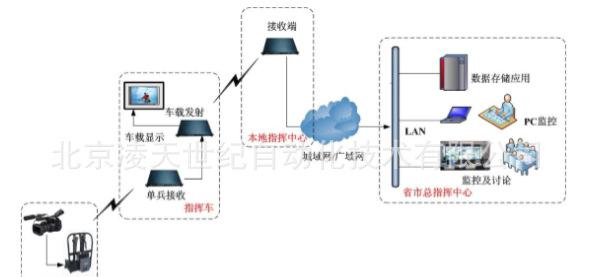

方案图：                                                                                系统拓扑图：
