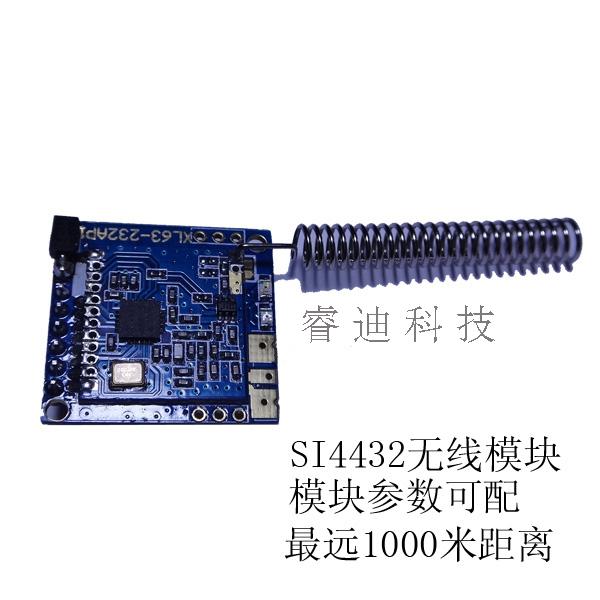

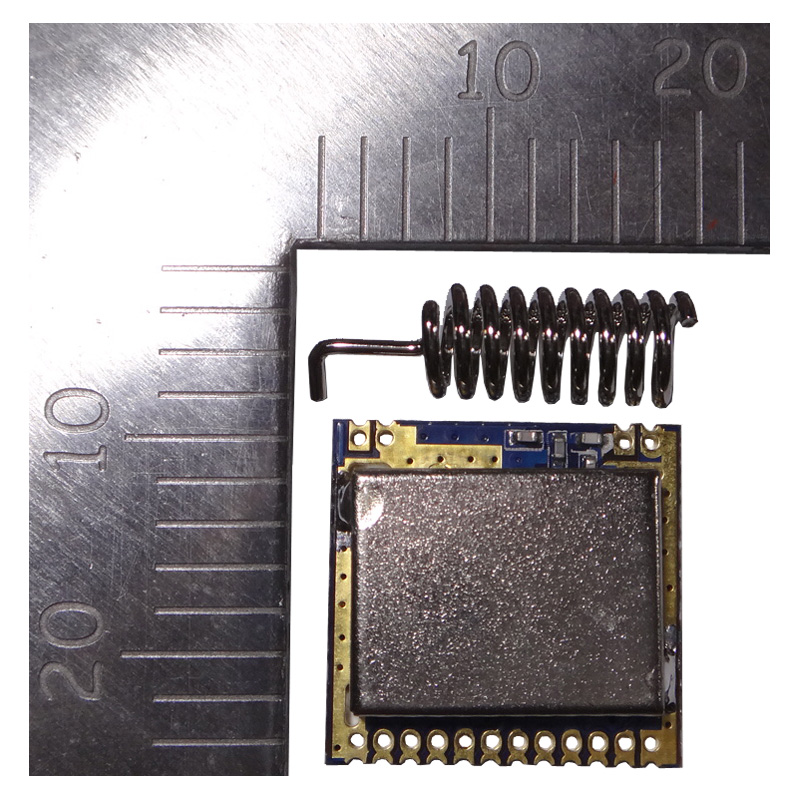

SX1278模块 SI4438模块 SI4463模块 SI1060模块

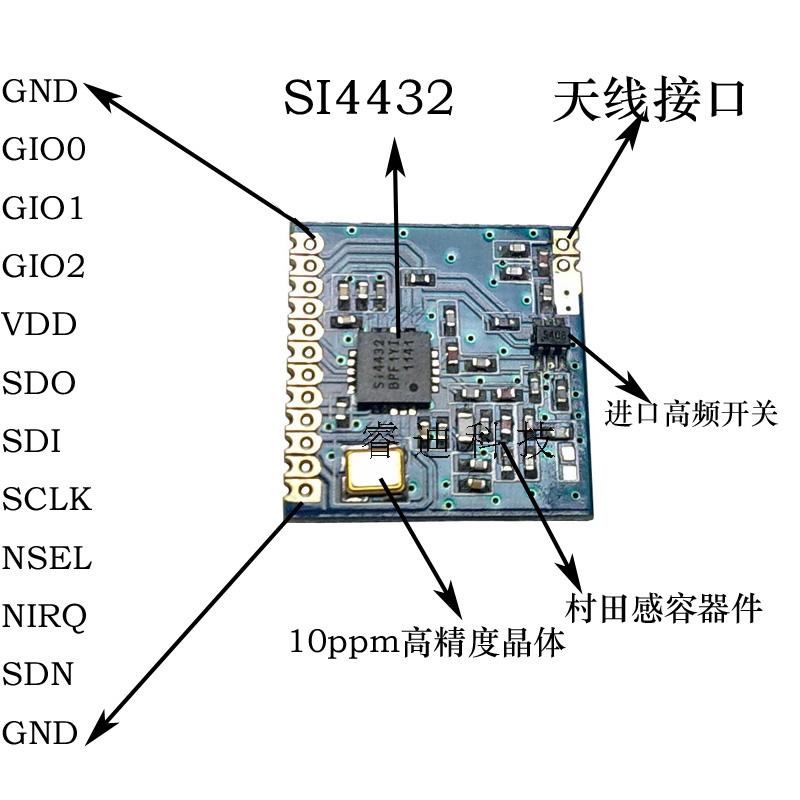

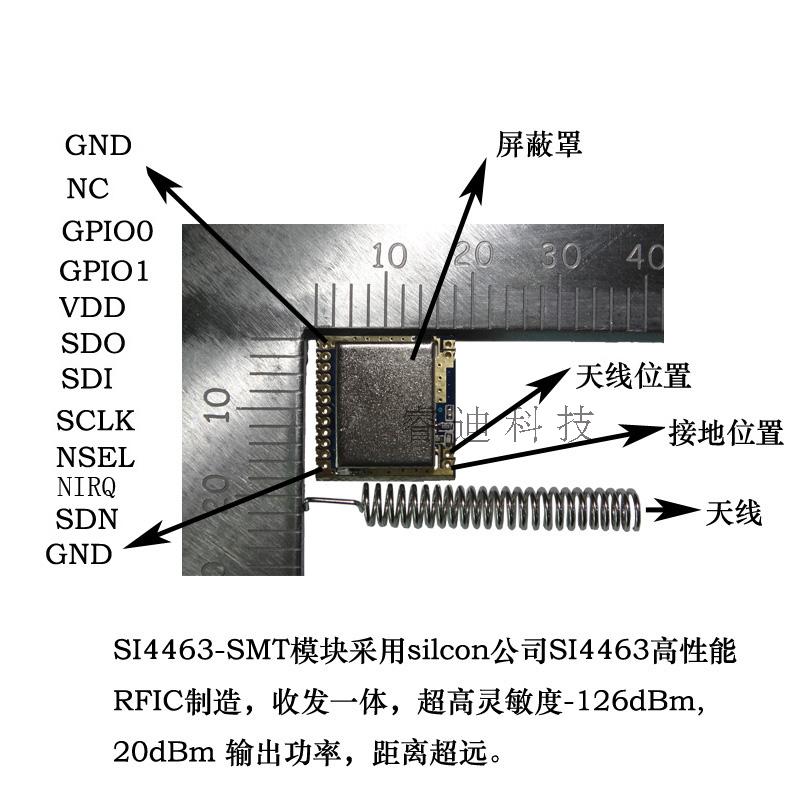

SI4432 915M/470M SI4463 915M SI4463 0.5W SI4432 0.5W
————————————————————————————————————————————
433M 无线串口模块链接
无线串口模块直接接单片机UART口 无需编程 可直接收发串口数据，使用简单方便！
————————————————————————————————————————————

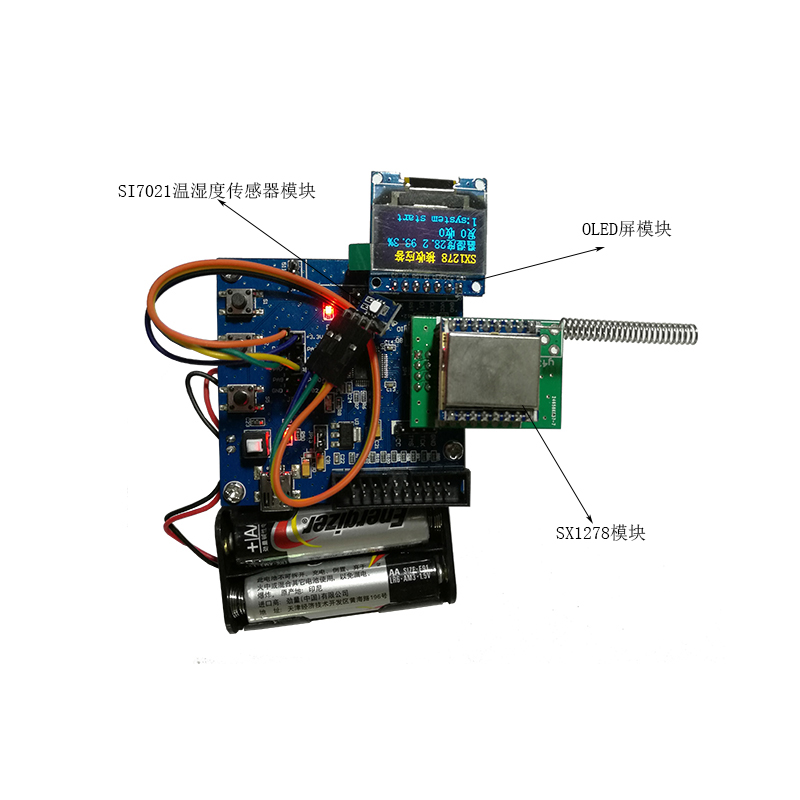

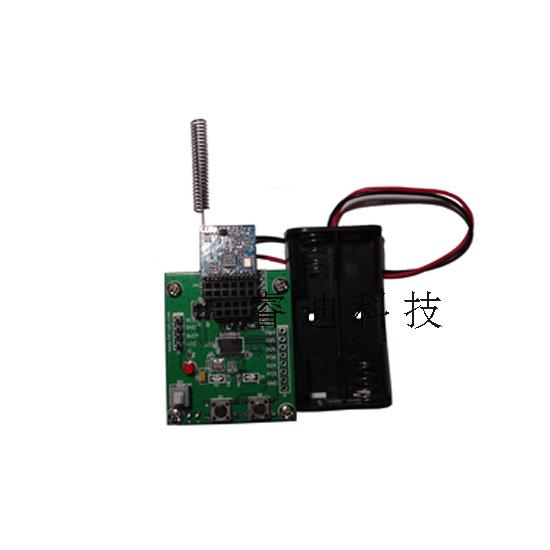

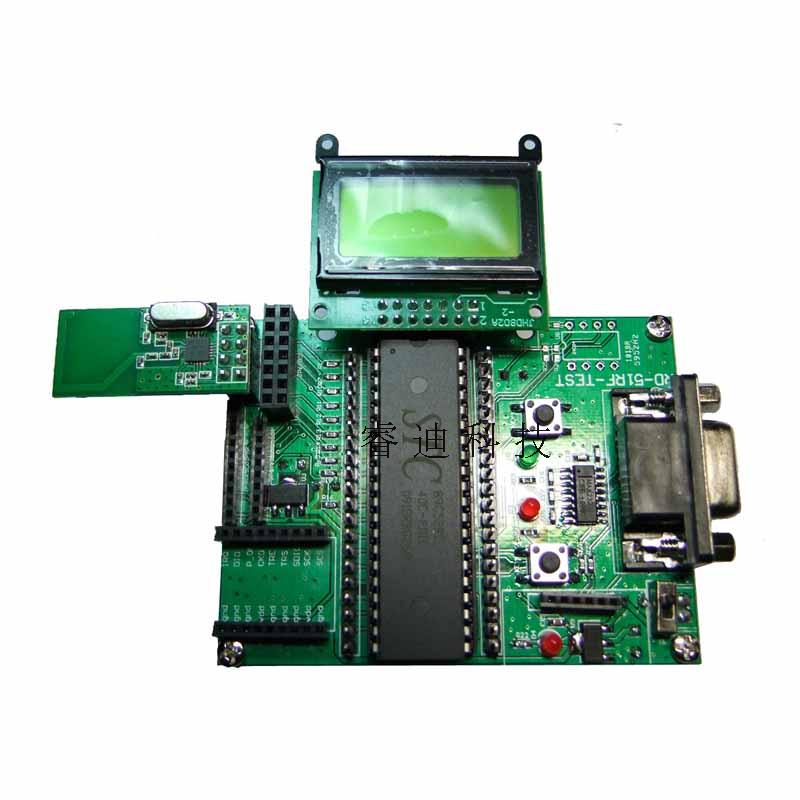

无线单片机测试板
STM32F103C8T6 STM8F103 STC89C52

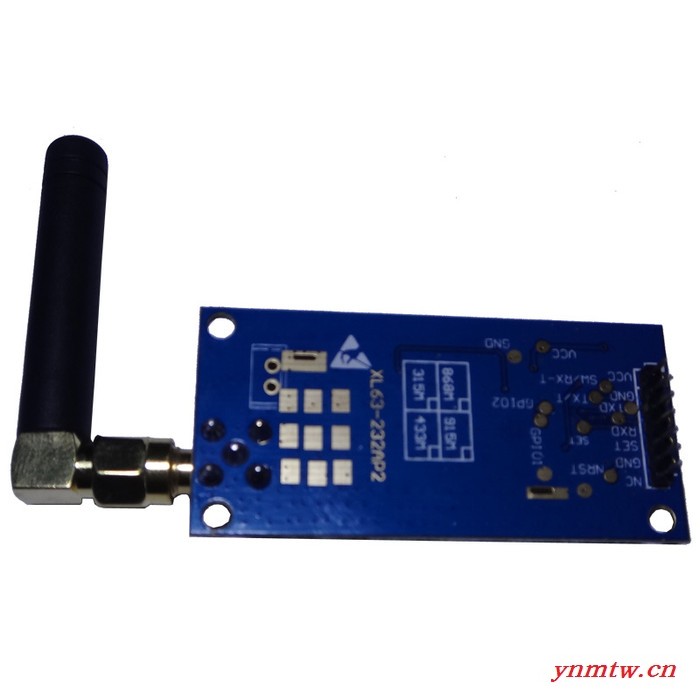

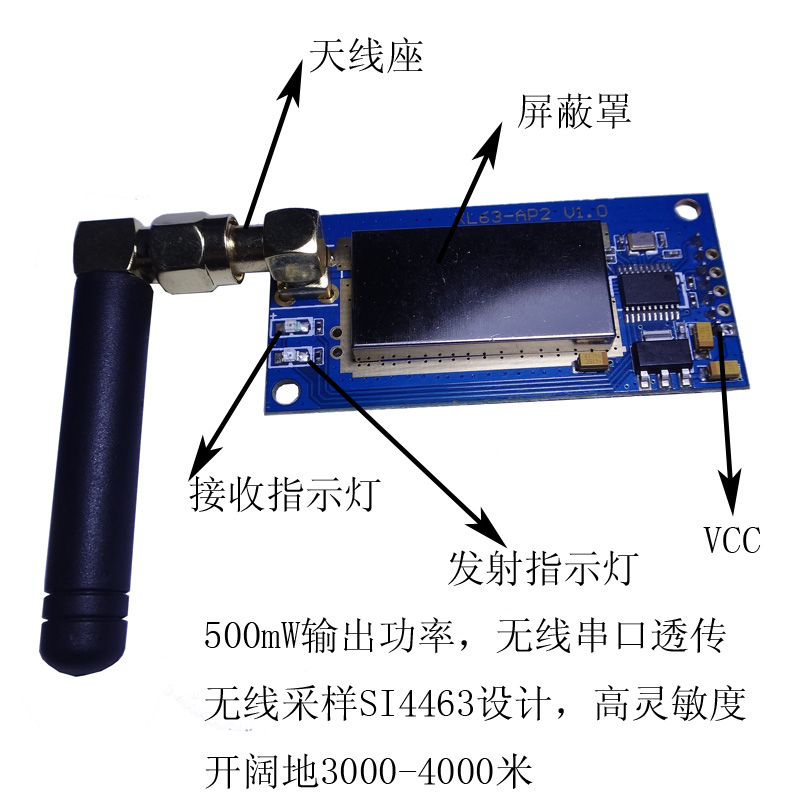

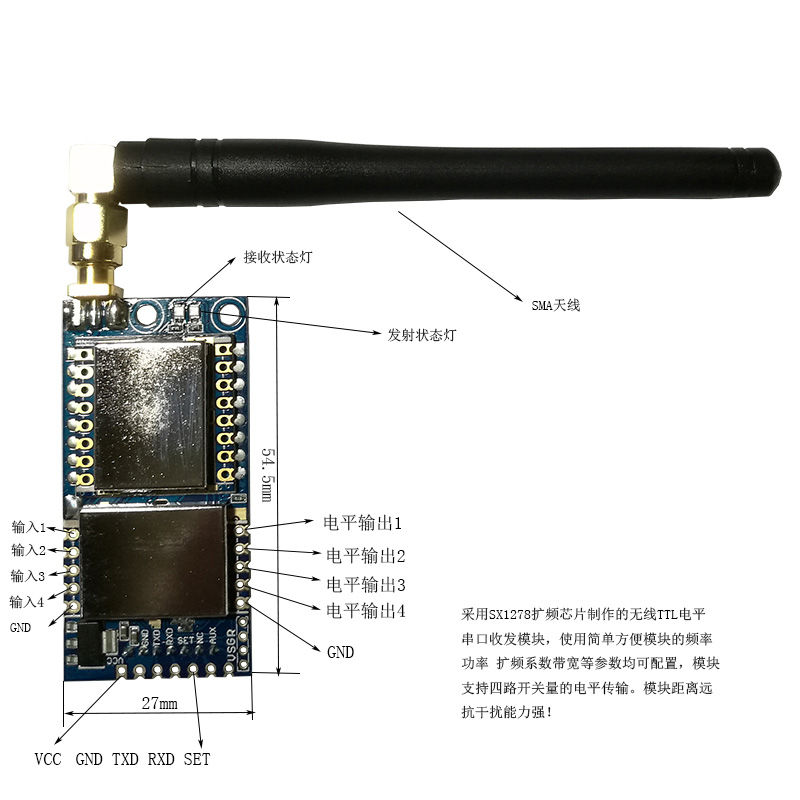

一.XL63-232AP2模块简介
XL63-232AP2是UART接口半双工无线传输模块，本模块专为用于各种串口设备之间的无线通讯，如电脑，单片机，各种机器设备串口等，可以直接在原来的有线连接上升级为无线链接，无需额外编程，完全兼容有线通讯串口协议，使用简单方便灵活。
XL63-232AP2的各项参数如：输出功率、串口速率、工作频率、产品ID等相关参数可以通过软件设置，客户如无特别说明模块默认参数为9600 8N1。
★ 最远4000米传输距离
★ 工作频率在430－510MHz，（默认433MHZ）
★ 可设置模块的发射地址和接收地址
★ 串口速率1.2K---115.2KBPS. (默认9.6KBPS)
★ 数据格式8N1，8E1,8O1
★ 模块的输出功率可设置-3dBm /-1dBm-------/27dBm 2dB步进一共16档
★ 空中速率可以设置0.5K 2.4K 10K 20K 40K 100K 150K 500K
二.XL63-232AP2模块的应用
l 智能家庭、家居应用和无线传感、安全系统；
l 控制处理、无线数据连接、遥测、小型无线网络；
l 车辆监控、防盗；机器人控制，飞思卡尔智能车控制
l 无线抄表、门禁系统、小区传呼,热敏打印机；
l 工业数据采集系统、生物信号采集、水文气象监控；
l 汽车四轮定位等
三：模块参数
3.1电气特性
产品型号 | XL63-232AP1 |
工作频率 | 430-510MH 902-928MHz |
调制方式 | 2GFSK |
发射功率 | -3dBm /-1dBm-------/27dBm 2dB步进(默认27dBm) (默认27dBm) |
接收灵敏度 | -126dBm@0.5KPBS |
工作电压 | +5V（如需3.3V供电请订购时说明） |
镜像抑制比 | <-30dB |
杂散 | <-50dBm |
串口速率 | 1.2k/2.4k/4.8k/9.6k/19.2k/38.4k/57.6k/115.2k(默认9.6K) 请说明) |
发射电流 | 430mA@27dBm |
接收电流 | 20mA |
接口数据格式 | 8N1/8E1/8O1 |
用户接口电平 | TTL（如是连电脑等232电平串口请加232电平转换电路） |
工作温度 | -30℃~70℃ |
工作湿度 | 10%~90%相对湿度，无冷凝
|

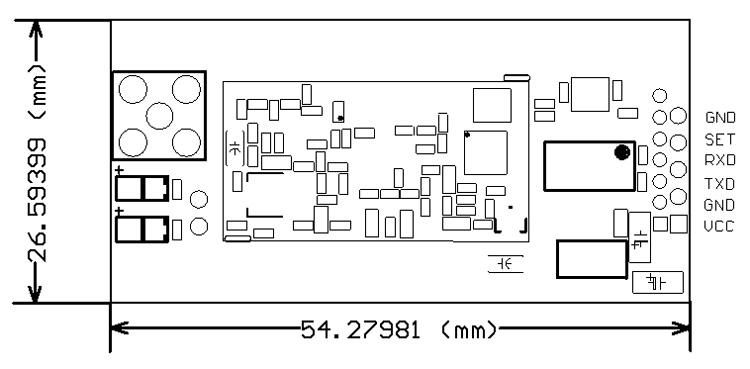

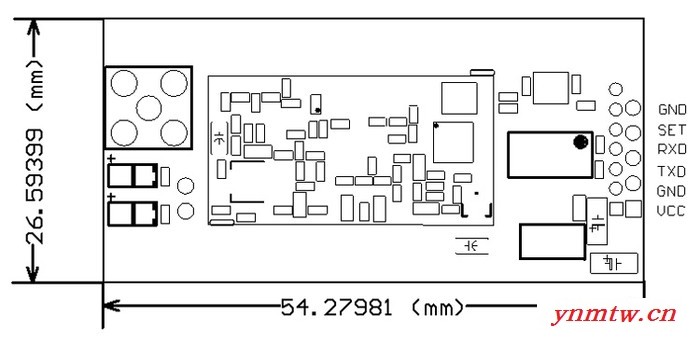

外形尺寸 | 27mm×54mm(不含天线) |
参考距离 | 4000m@0.5kbps无线速率 |

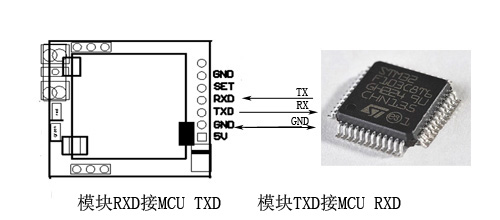

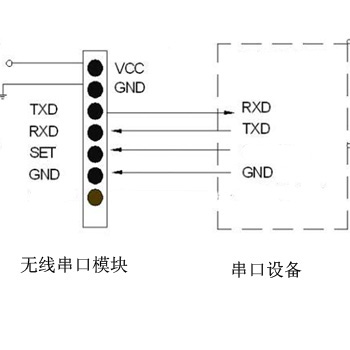

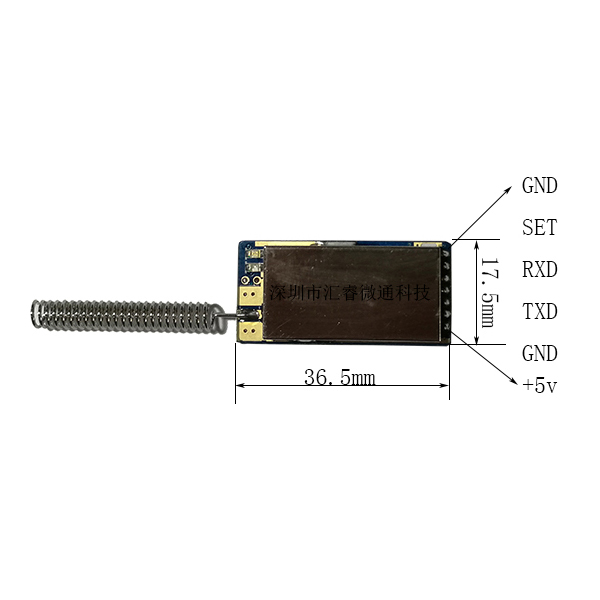

四.XL63-232AP2端口定义及连接示意图
管脚 | 定义 | 说明 | 电平 | 备注 |
1 | VCC | 电源正 | +5v | 模块的第一个方形焊盘 |
2 | GND | 地（电源负） | GND |
|
3 | TXD | 模块数据输出 （接用户的RXD) | TTL |
|
4 | RXD | 模块数据输入 （接用户的TXD) | TTL |
|
5 | SET | 设置时拉低，平时悬空 |
| 进入设置模式时，将此端口拉低，，此时绿灯长亮。 |
6 | GND | 地 | GND |
|
7 | NC |
|
| 不连接 |

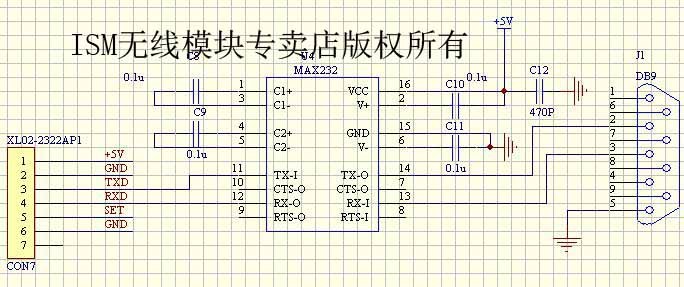

模块接电脑或232设备需加232转换电路

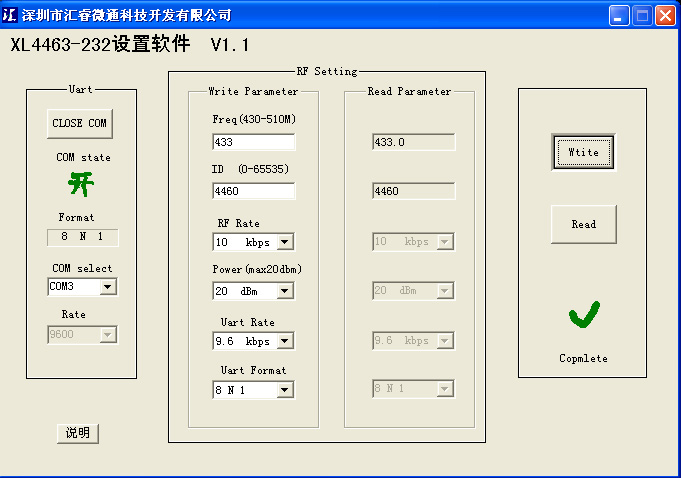

模块设置软件
COM select ：用于选择相应的COM口
Freq Range ：选择工作频段 （模块默认是433）。
ID ：设置模块地址， 出厂默认是（4460）。
RF Rate :设置无线的调制速率 出厂默认是（10KBPS）。
Power :设置模块输出功率 出厂默认是（20dBm）。
（模块里面有功率放大器，配置软件设置到20DBm,模块实际输出最大27dBm)
Uart Rate :设置串口速率 出厂默认(9.6Kbps)
Uart Format:设置串口格式 出厂默认(8N1)
设置好相关参数后点击右边的（Write）写入按键即可，如需了解模块的相关参数，点击右边的（Read）读取按键，模块的参数就会在“Read Parameter”这栏显示出来。
配置好的参数，无论是否掉电，会一直有效。
