一：模块简介
XL1060-D01无线模块采用Silicon Labs的无线MCU芯片si1060设计而成，si1060是无线MCU结合高性能的无线连接和超低功耗单片机的一颗SOC芯片，集成64 KB的闪存和提供了一套强大的模拟和数字外设包括一个ADC，双比较器，定时器。包括一个先进的数据包处理引擎和能力，以实现高达146分贝的链路预算。该设备已被优化，减少电池备份应用程序最小化能量消耗的TX，RX，和睡眠模式电流以及支持快速唤醒时间。SI1060符合802.15.4g智能计量标准和支持全球监管标准包括FCC，ETSI和ARIB。模块最大输出功率20dBm,接收灵敏度-126dBm@0.5KBPS最高调制速率1MBPS，支持OOK,GFSK,4GFS三种调制方式，开阔地最远距离2000米左右。
模块资料下载：//pan.baidu.com/s/1eS0s4Xs

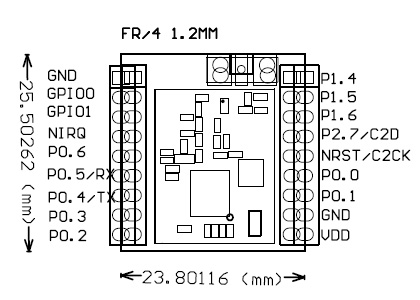

1.1 模块尺寸：
插针接口间距2.54mm
管脚次序 | 管脚定义 | 功能描述 |
1 | GND | 电源地 |
2 | GPIO0 | 通用数字 IO 口通过 SPI 寄存器配置完成多种 功能，包括单片机时钟输出，FIFO 状态，POR Wake-Up timer等 |
3 | GPIO1 | 通用数字 IO 口通过 SPI 寄存器配置完成多种 功能，包括单片机时钟输出，FIFO 状态，POR Wake-Up timer等 |
4 | NIRQ | 中断状态输出 |
5 | P0.6/CNVSTR | P0.6 |
6 | P0.5/RXD | P0.5 /UART的RXD端口 |
7 | P0.4/TXD | P0.4 /UART的TXD端口 |
8 | P0.3 | P0.3 |
9 | P0.2 | P0.2 |
10 | VDD | 电源 1.8-3.3V |
11 | GND | 电源地 |
12 | P0.1 | P0.1 |
13 | P0.0 | P0.2 |
14 | /NRST/C2CK | 低电平复位端口/C2 Debug 时钟接口 |
15 | P2.7/C2D | P2.7/ C2 Debug 数据接口 |
16 | P1.6 | P1.6 |
17 | P1.5 | P1.5 |
18 | P1.4 | P1.4 |
