| 咨询电话 | 156-1080-6955 |
|---|---|
| 壁厚 | 多种 |
| 颜色 | 黑色 |
| 产商/产地 | 河北 |
| 品牌 | 神方 |
| 型号 | 齐全 |

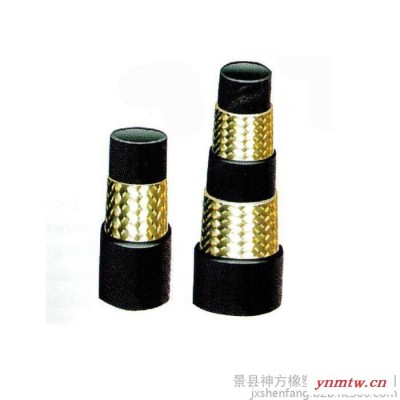

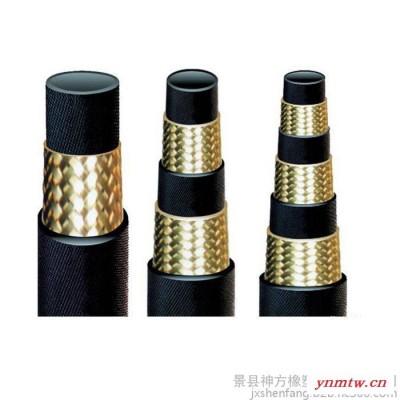

产品结构：主要由耐液体的合成橡胶内胶层、中胶层、Ⅰ层钢丝编织层、耐天候的合成橡胶外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝层是骨架材料起增强作用。
产品用途：高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部 门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液 体传动用。注：本企业编织胶管标准参照GB/T3683-2006和ISO/DIS1436-1985，DIN20022及超SAE100RIAT标准、本标准不适合蓖麻油基和脂基液体。
工作温度：油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出请选用本厂专用产品。
产品特点：1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。 2.胶管承压力高，脉冲性能优越。 3.管体结合紧密，使用柔软，在压力下变形小。 4.胶管具有优良的耐曲绕性和耐疲劳性。 5.编织、缠绕胶管长度大，可连达十米甚至百米以上。
| 软管规格 | 内径 | 钢丝层直径 | 外径 | 工作压力 | 试验压力 | 爆破压力 | 最小弯曲半径 | 参考重量 | |||
| MPA | Psi | Mpa | Psi | MPa | Psi | ||||||
| 1-5-21 | 4.5-5.5 | 9.5±0.6 | 14±0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0.25 |
| 1-6-20 | 5.5-6.5 | 11.7±0.6 | 16±0.8 | 20 | 2898 | 30 | 4347 | 60 | 8694 | 100 | 0.34 |
| 1-8-17.5 | 7.5-8.5 | 13.7±0.6 | 18±0.8 | 17.5 | 2536 | 26.25 | 3804 | 52.5 | 7607 | 115 | 0.41 |
| 1-10-16 | 10±0.5 | 15.7±0.6 | 20±0.8 | 16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0.47 |
| 1-13-14 | 13±0.5 | 19.7±0.6 | 24±1.0 | 14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0.70 |
| 1-16-12 | 16±0.5 | 22.7±0.8 | 27±1.0 | 12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0.84 |
| 1-19-10 | 19±0.5 | 25.7±0.8 | 30±1.0 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0.95 |
| 1-22-9 | 22±0.5 | 28.7±0.8 | 33±1.0 | 9 | 1304 | 13.5 | 1956 | 27 | 3912 | 280 | 1.09 |
| 1-25-8 | 25±0.5 | 32.2±0.8 | 37±1.0 | 8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.38 |
| 1-32-6 | 32±0.5 | 39.2±0.8 | 44±1.2 | 6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.80 |
| 1-38-5 | 38±0.7 | 45.2±0.8 | 50±1.2 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.92 |
| 1-51-4 | 51±1.0 | 58.2±0.8 | 63±1.5 | 4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 2.20 |
| 1-64-2.5 | 64±1.0 | 71±0.8 | 75±1.5 | 2.5 | 362 | 3.75 | 543 | 7.5 | 1087 | 770 | 2.60 |
| 1-76-1.5 | 76±1.0 | 84±0.8 | 88±1.5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 3.10 |
| 1-89-1 | 89±1.0 | 99±0.8 | 103±1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 4.40 |
| 1-102-1 | 102±1.0 | 111±0.8 | 115±1.5 | 0.8 | 116 | 1.2 | 174 | 2.4 | 348 | 1250 | 6.00 |
| 软管规格 | 内径mm | 钢丝层直径mm | 外径mm | 工作压力Mpa | 试验压力Mpa | 爆破压力Mpa | 最小弯曲半径mm | 参考重量Kg/m | |||
| MPA | Psi | Mpa | Psi | MPa | Psi | ||||||
| 2-5-60 | 5±0.5 | 11.2±0.6 | 15±0.8 | 60 | 8694 | 90 | 13041 | 150 | 21735 | 90 | 0.40 |
| | 6±0.5 | 13.5±0.6 | 18±0.8 | 60 | 8694 | 90 | 13041 | 150 | 21735 | 100 | 0.45 |
| 2-8-50 | 8±0.5 | 15.5±0.6 | 20±0.8 | 50 | 7245 | 75 | 10868 | 125 | 18113 | 115 | 0.62 |
| 2-10-40 | 10±0.5 | 17.5±0.6 | 22±0.8 | 40 | 5796 | 60 | 8694 | 100 | 14490 | 130 | 0.71 |
| 2-10-53 | 10±0.5 | 16.5±0.6 | 24±0.8 | 53 | 7680 | 79.5 | 11520 | 132 | 19127 | 130 | 0.71 |
| 2-13-30 | 13±0.5 | 21.5±0.8 | 26±1.0 | 30 | 4347 | 45 | 6521 | 90 | 13041 | 180 | 0.93 |
| 2-16-21 | 16±0.5 | 24.5±0.8 | 29±1.0 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 205 | 1.00 |
| 2-16-34 | 16±0.5 | 24.5±0.8 | 30±1.0 | 34 | 4926 | 51 | 7390 | 85 | 12317 | 205 | 1.23 |
| 2-19-18 | 19±0.5 | 27.5±0.8 | 32±1.0 | 18 | 2608 | 27 | 3912 | 54 | 7825 | 240 | 1.23 |
| 2-19-34 | 19±0.5 | 27.5±0.8 | 32±1.0 | 34 | 4926 | 51 | 7390 | 85 | 12317 | 240 | 1.38 |
| 2-22-16 | 22±0.5 | 30.5±0.8 | 35±1.0 | 16 | 2318 | 24 | 3478 | 48 | 6955 | 280 | 1.54 |
| 2-25-14 | 25±0.5 | 34±0.8 | 39±1.0 | 14 | 2029 | 21 | 3043 | 42 | 6086 | 300 | 1.54 |
| 2-32-11 | 32±0.5 | 41±0.8 | 40±1.2 | 11 | 1594 | 16.5 | 2391 | 33 | 4782 | 420 | 1.82 |
| 2-38-10 | 38±0.7 | 47±0.8 | 52±1.2 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 500 | 2.44 |
| 2-51-8 | 51±1 | 60±0.8 | 65±1.5 | 8 | 1159 | 12 | 1789 | 24 | 3478 | 630 | 3.10 |
| 2-64-5 | 64±1 | 74±1 | 79±1.5 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 790 | 3.40 |
| 2-76-4 | 76±1 | 86±1 | 92±1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 920 | 4.10 |
| 2-89-3 | 89±1 | 99±1 | 106±1.5 | 3.5 | 507 | 5.25 | 761 | 10.5 | 1521 | 1060 | 5.73 |
| 2-102-3 | 102±1 | 112±1 | 118±1.5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1200 | 6.16 |
| 2-127-2 | 127±1 | 137±1 | 143±1.5 | 2 | 290 | 3 | 448 | 6 | 869 | 1450 | 7.32 |
| 软管规格 | 内径mm | 钢丝层直径mm | 外径mm | 工作压力Mpa | 试验压力Mpa | 爆破压力Mpa | 最小弯曲半径mm | 参考重量Kg/m | |||
| MPA | Psi | Mpa | Psi | MPa | Psi | ||||||
| 3-5-72 | 5±0.5 | 13.2±0.6 | 17±0.8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0.50 |
| 3-6-68 | 6±0.5 | 15.0±0.6 | 19±1.0 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0.56 |
| 3-8-54 | 8±0.5 | 17.5±0.6 | 22±1.0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0.83 |
| 3-10-44 | 10±0.5 | 19.5±0.6 | 24±1.0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0.95 |
| 3-13-32 | 13±0.5 | 23.5±0.8 | 28±1.2 | 32 | 4637 | 48 | 6955 | 96 | 13910 | 240 | 1.22 |
| 3-16-23 | 16±0.5 | 26.5±0.8 | 31±1.2 | 23 | 3333 | 34.5 | 4999 | 69 | 9998 | 300 | 1.30 |
| 3-19-20 | 19±0.5 | 29.5±0.8 | 34±1.2 | 20 | 2898 | 30 | 4347 | 60 | 8694 | 330 | 1.62 |
| 3-22-18 | 22±0.5 | 32.5±0.8 | 31±1.2 | 18 | 2608 | 27 | 3912 | 54 | 7825 | 380 | 1.81 |
| 3-25-16 | 25±0.5 | 36.0±0.8 | 41±1.0 | 16 | 2318 | 24 | 3478 | 48 | 6955 | 400 | 1.99 |
| 3-32-13 | 32±0.5 | 43.0±0.8 | 48±1.2 | 13 | 1884 | 19.5 | 2826 | 39 | 5651 | 450 | 2.46 |
| 3-38-12 | 38±0.7 | 49.0±0.8 | 54±1.5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 3.08 |
| 3-51-10 | 51±1 | 62.0±0.8 | 67±1.5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3.80 |
| 3-64-6 | 64±1 | 75.0±0.8 | 80±1.5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4.30 |
| 3-76-5 | 76±1 | 88±0.8 | 92±1.5 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 960 | 5.10 |
| 3-89-4 | 89±1 | 101.0±0.8 | 107±1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 6.80 |
| 3-102-4 | 102±1 | 114.0±0.8 | 120±1.5 | 3.5 | 507 | 5.25 | 761 | 10.5 | 1521 | 1280 | 7.34 |
| 3-127-3 | 127±1 | 139±1 | 145±1.5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1560 | 8.45 |
