广西JT系列锯齿波跳汰机大型跳汰机选矿设备 重力选矿设备

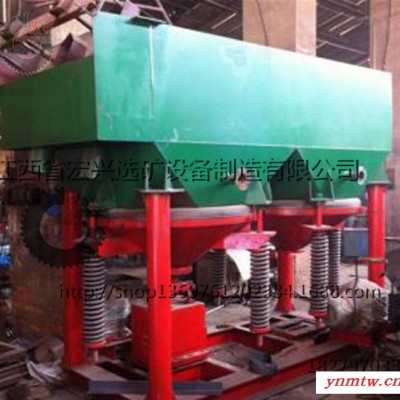

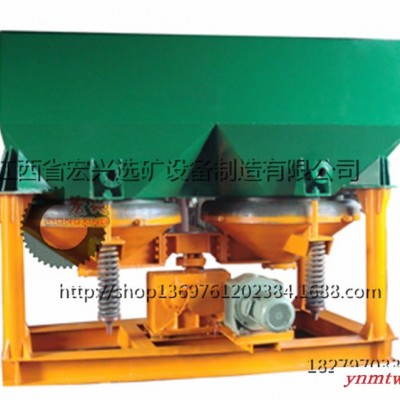

锯齿波跳汰机

跳汰机产品概况：

锯齿波跳汰机是现代重选设备之一，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别 砂金、锡、钛、赤铁、铁矿、煤等矿物，特别是在锰矿、重晶石选矿领域中得到了广泛应用。

传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。

锯 齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时 间短、下降时间长；克服了正弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到 充分沉降，大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%； 耗水量减少30%-40%，占地面积减少1/3，且冲程可调整，由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内先进水平，是目前较理想的 节能重选设备之一。

1-选矿槽体部分； 2-橡胶隔膜部分； 3-锥斗部分； 4-电磁调速电机部分；

5-凸轮箱部分； 6-补给水管法兰； 7-筛网； 8-给矿槽

（2）型式：锯齿波跳汰机按补给水管法兰的安装位置分左、右式两种。站在给矿槽端，向排矿口看，补给水管在左边为左式，反之为右式。

 产 品 规 格 及 技 术 参 数：
