筛下空气跳汰机

加工定制	是
别名	XX
用途	XX
生产能力	XX
最大进料粒度	XX
出料粒度	XX
给料口尺寸	XX
重量	XX
电动机转速	XX
电动机功率	XX
产品别名	XX
外形尺寸	XX
输出功率	XX
品牌	加能
型号	lts

双斗隔膜跳汰机分为左式机和右式跳汰面两种型式。 本跳汰机是固定筛子。适用于选别金属矿石，例如含钨、含金的砂矿，精选锡矿等，既可用于选细粒物料，也可用于选粗的物料，最大给矿粒度为6-8mm，但在选别砂矿的个别情况下，最大粒度为12mm。

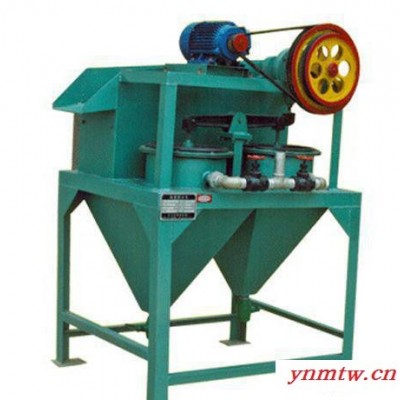

LTS300×450双斗隔膜跳汰机结构由：机身、传动装置、分水器、隔膜和活栓等主要部分组成，机体有两个大小的跳机斗，每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。电动机通过三角皮带带动大皮轮转动，使偏心轴上的连杆上下运动，与此连杆连接的摇臂也上下运动，摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动，进行跳汰。根据被处理矿石的粒度，可以变更连杆的冲次和选取不同的冲程，以便获得最好的跳汰的效果。变更冲次的方法是更换小皮带轮，可有两种冲次：322次/分钟；420次/分钟。选取冲程方法为松开紧定螺钉和螺帽、拉出定位销、转动偏心调整套与偏心轴之间的相对位置，可有11种不同的冲程(0-25.3mm).由于工作筛的上面加了一个筛子，故跳汰机可用于处理粒度不均匀的物料。(注：此筛根据订货要求可不供给)入选原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层；细而重的矿粒通过人工床颗粒的间隙和筛孔，沉集在跳汰斗的储矿中、上层粗而轻的矿粒(矿物)被介质流冲向筛子末端的排矿口，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰。根据需要可调节尾板位置的高低，以控制排矿量的大小。储放斗中的精矿定期由排矿管排出。三、主要技术数据产 品 规 格 及 技 术 参 数：

名称规格	室数	筛室面积(米²)	给矿粒度（毫米）	生产能力（吨/时）	冲程（毫米）	冲次（次/分）	补加水量（吨时）	水压(公斤/厘米²)	电动机		重量(kg)
									型号	功率KW
100×150隔膜跳汰机	1	0.015	-3	0.018-0.6	-	420	-	1-1.5	Y80L-4	0.55	130
300×450双室隔膜跳汰机	2	0.27	-12	3-6	0-26	322	2-4	1-1.5	Y90S-4	1.1	745
1000×1000下动型圆锥跳汰机	2	2	1-5	10-25	0-26	200-350	60-80	0.6-2	Y100L-6	1.5	1700
370×360下动式圆锥隔膜跳汰机	2	0.274	6	1-3	5-25	200-250	2-5	-	Y90S-4	1.1	240
工革梯形侧动隔膜式跳汰机	3	2.7	-3	12.5-37.5	13-21	170-230	60-90	2	Y90S-4	1.1	2000
670×920跳汰机	2	1.44	4-8	7-10	18-24	240-300
