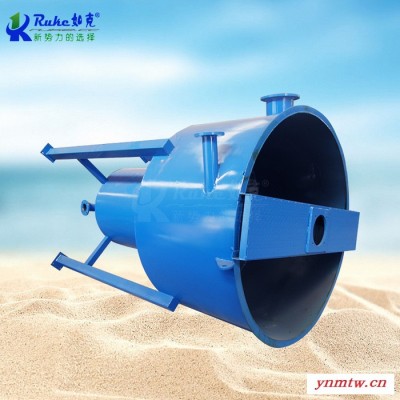

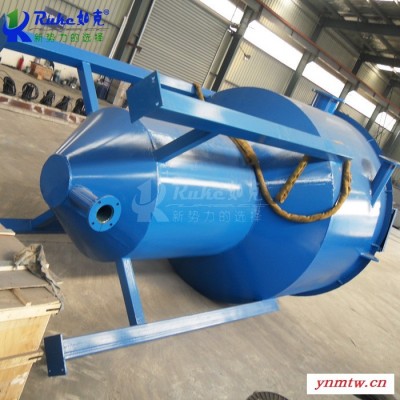

如克XLCS-180 砂水分离器 泵吸式旋流除砂机

泵提式/气提式旋流沉砂池除砂机工作原理

旋流沉砂池有平底圆池和锥底原池两种，池底中央有储砂斗，池内设有除砂机，除砂机由驱动装置、搅拌机、吸砂系统等组成，与后续砂水分离器等配套组成成套除砂处理设备，含砂废水在经过平而直的进水渠后，进水紊流减至*低，进水渠末端是一个能产生附壁效应的斜坡，可使部分已沉降于渠道内的砂粒顺坡进入沉砂池，进水口处设有一阻流板（只装在小型池内），使水流折到底板上，轴流式搅拌机则将水流带向池中心，然后向上，由此形成一个涡形水流，较重的砂粒在靠近池中心的一个环形口落入集砂区，进入砂斗内的砂可用气提吸砂或泵外排，而较轻的有机物由于搅拌机对于水的剪切作用，将有机质与砂粒分离，*终随轴向流水体引向出水渠。

泵提式/气提式旋流沉砂池除砂机构造及工作过程

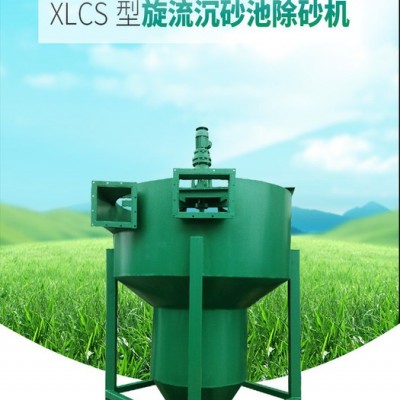

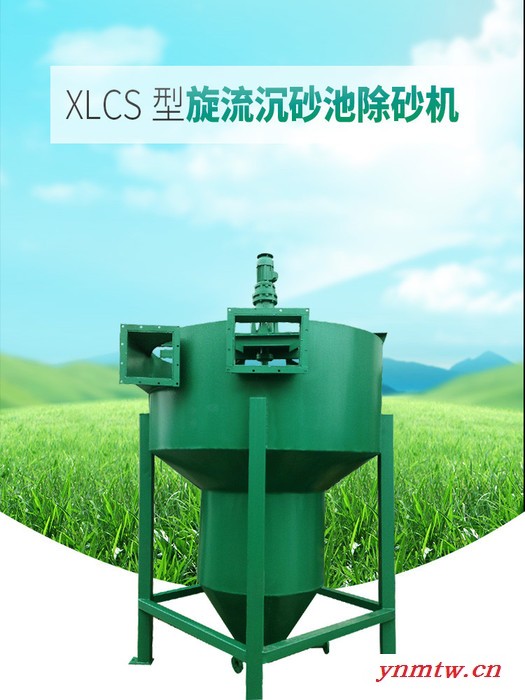

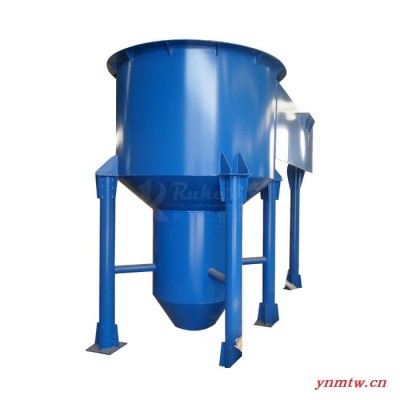

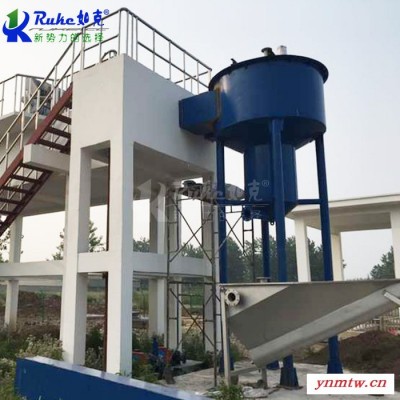

XLC型旋流沉砂池除砂机，如图1~4所示由叶轮、传动轴、电动机、减速器、吸砂系统等组成。

进水从切线方向进入池中，形成旋流，旋流搅拌机控制水流的流速与流态，水流夹带大量粘附有机

物的砂，在浆板搅拌剪切力下互相剥离，依靠砂的自身重力和旋流作用向中心砂斗下沉，剥离的有

机物随轴向水流向上溢走。砂斗积聚的砂经空气提升泵或砂泵提升，砂及少量污水进入池外砂水分

离器内，砂分离外排，污水回流至格栅井。

产品特点
１、避免了其它除砂方式存在着的水质的二次污染现象。
２、结构简单，成本低廉，易于安装操作。
３、体积小、处理能力大、节省现场安装空间。

技术参数及外形尺寸：

XLCS砂水分离装置沉砂池除砂机  安装注意事项

１、设备安装应为旁通形式安装，以满足在不停机状态下检修设备及清洁过滤体的需要。
2 、禁止在无水状态下长时间开启设备。
3 、设备操作：
（ 1 ）排污率：当进出水口压差达到 0.03-0.06MPa （或根据系统设置压差**应进行反冲洗。当水质差或新系统初次使用时，每 8 小时反冲洗 1-2 分钟。正常运行后，视水质情况而定。
2 ）反洗：打开旁通阀，排污阀，关闭设备进水阀，水流反冲洗滤体，可清洁过滤体。反洗时间视水质情况而定，一般情况下 10-30 秒。
（ 3 ）对于污染严重的系统，应采用短周期高频率反冲洗过程。进口压力小 0.25MPa 时，应单独设反洗污泵，增大反洗力度，增加排污量。
（ 4 ）旋流除砂机返回工作状态。
A ：关闭排污阀；12
B ：打开进水阀，关闭旁通阀。
C ：设备进入正常运转状态

XLCS砂水分离装置沉砂池除砂机  选型须知

 选型需提供的参数：吸砂方式、处理量、电机功率；

  询价时需要提供：电机功率，吸砂方式，处理量，是否需要安装系统。
