供应苏州海川HC-WJ挖掘机仿真教学实验台

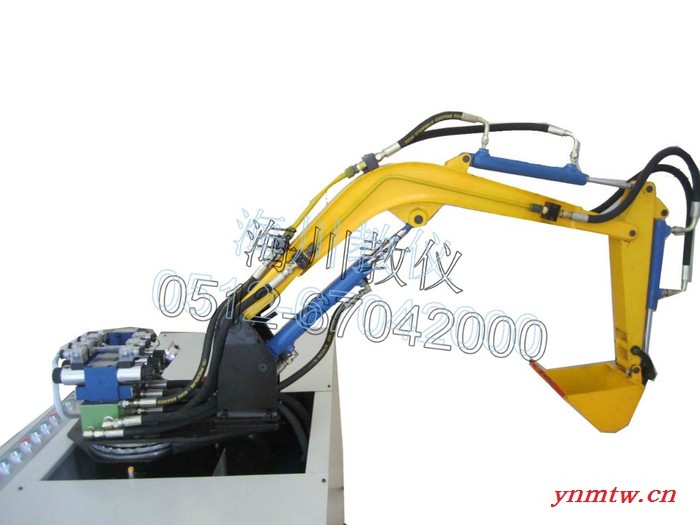

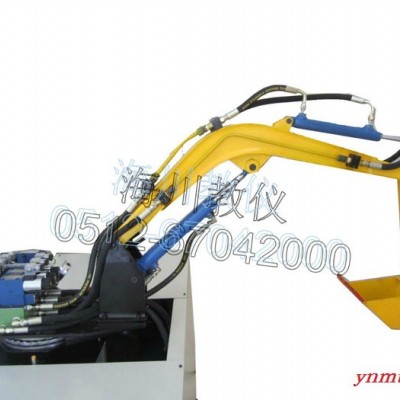

HC-WJ型 挖掘机仿真教学实验台

挖掘机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工程等土石方施工及矿山采掘等行业。HCWJ挖掘机械综合实训台具有机体积小、重量轻、操作方便、综合适用性强、挖掘力大、易于实现过载保护和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力而研制的、国内**生产的一种新型综合实验台设备。

一、技术参数：

1）  输入电源电压：三线五线AC380V± 10% 50HZ；

2）  模块和元件直流电压：DC24V，4.5A，带自动短路保护功能；

3）控制电压：安全控制电压——DC24V；

4）  使用环境：温度-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；

5）  产品尺寸：外形尺寸1060*700*1600mm；

6）  净重：约为185kg ；

7）  泵组参数：2.2KW、转速1450r/min、流量为8ml/ren、额定压力7 Mpa、容积效率 90%；

二、主要特点：

1．实验台采用冷轧钢板制作，台式结构，控制操作于一体。

2．电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑协调，美观大方，牢固性强，可供6-8人实验，

3．挖掘机械按比例实物比例缩微的全金属结构，实验时启动液压系统根据实验要求模拟操作机械进行工作, **真操作.

4．挖掘机械是按照实物的结构与缩小比例制作模拟现场操作,能够真实地体现机械的实际工况，使学生在实践中了解机械的各部件结构及工作原理，

5．实验控制可采用手动和自动两种

6，实验部件采用耐压胶管，耐压可达25Mpa, 液压元件采用华德国内品牌, 泵站采用增压变量叶片泵， 工作时无明显噪音。

7，带三相漏电保护，输出电压380v/220v，对地漏电电流超过30Ma即切断电源，电器控制采用直流24v，有过压保护，防止误超做损坏设备

三、实验项目

1．  液压传动及元部件结构及工作原理观摩及拆装实验；

2．  挖掘机机械演示控制实验；

3．  Plc软件仿真演示及控制实验；

4．  可编程控制器，电器控制实验，机电液一体化控制实验。

四、实验内容

1．液压挖掘机械演示控制实验

挖掘作业，铲斗和斗杆复合进行工作实验

A． 回转作业，动臂提升同时平台回转

B． 卸料作业，铲斗和斗杆工作同时大臂可调整位置高度

C． 返回，平台回转，动臂和斗杆配合回到挖掘开始位置

2．可编程控制器（plc）电器控制实验，机电液一体控制实验

A．plc指令编程，梯形图编程学习实验

B．plc编程软件的学习与应用

C．plc与计算机通讯及在线调试

D．plc在液压传动控制中的应用及控制方案的优化实验
