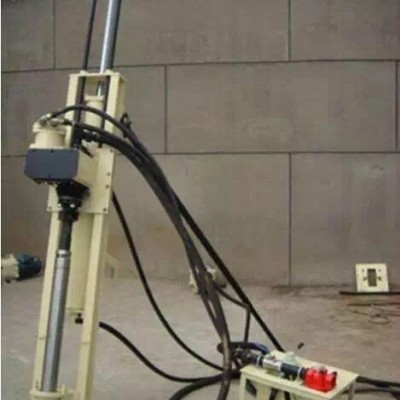

YQD100（YQE100）型潜孔钻

用途和使用范围:YQD100（YQE100）型潜孔钻是我厂自行设计的一种新型高效、半机械化的凿岩设备。有结构简单、使用轻便、辅助时间短、重量轻、等特点。广泛适合露天与井下采矿及工程中穿凿baopo孔和锚索孔等。所钻凿的矿石在普氏硬度系数F=8-16范围内能获得很高的凿岩速度。

一、技术规格：

（1）钻孔直径：      65-150毫米

（2）适应岩种：   中硬、硬岩F=8-16

（3）孔深：           向下30 米    平行40米

（4）钻具回转速度：         90转/分。

（5）用气量：              6立方/分

（6）耗水量：                8-12/分

（7）汽缸直径：           140毫米

（8**大推进力：        6370牛顿

（9）电动机型号：     Y112M-4          气动马达

（10）型     式：           4千瓦              TMY4叶片气动马达

（11）电     压：              380伏

（12）主轴转数：            1440转/分

二、轮廓尺寸：

（1）高度：                   470毫米

（2）长度：               1830毫米和2380毫米

（3）重量：                    150公斤和195公斤

三、钻杆：

（1）钻杆外径：50毫米        内径：39毫米

（2）钻杆重量：6.8公斤      钻杆长度:1025毫米

四、凿岩支架:

(1)支架外径:45毫米和65毫米

(2)支架升降范围:(2000-2500)毫米和(2500-2980毫米)

(3)支柱重量:65公斤和85公斤

五、结构和工作原理：

（1）支柱部分：

由支柱、横轴、上顶盆、手摇绞车、升降螺栓等部件组成。使用时根据洞室高度调整升降螺栓，使支柱高低适合于工作要求。横轴有三件组合起来使用，以适应不同的凿岩方向。升高和降低钻机时用了手摇绞车缠紧或松开钢丝绳。

（2）冲击器的结构由操纵器、风水管、钻杆直接进入冲击器内部，冲击器是由接头、阀柜、阀盖、阀、锤、体、缸体和钎头等件组成

（3）回转机构：

回转机构是实现钻具旋转的结构，由电机、变速箱组成。变速箱与电机直接连接，用直齿轮传动，共分为三级减速，空心轴传出，轴承间隙可以通过箱盖上的止推环来调整。

（4）推进部分：

推进汽缸与滑架相连接，组成推进机构，压缩空气通过管路进入汽缸作用于活塞上，由活塞杆通过支架带动滑板进行凿岩工作。

（5）操纵部分：

操纵器上有两个把手，左手把控制开动冲击器的气水混合物，有开闭两位置，给水阀来控制，右手把控制推进部分的往复运动，有进、退、停三个位置，电机控制共有三个按钮，既正、反、停（其中反转为点动）。
