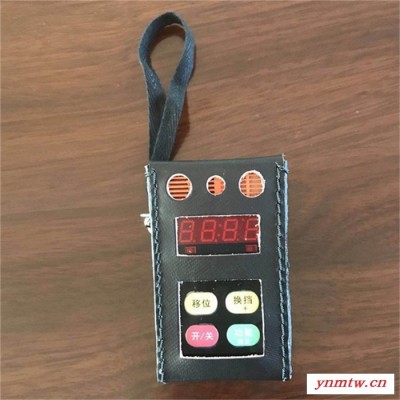

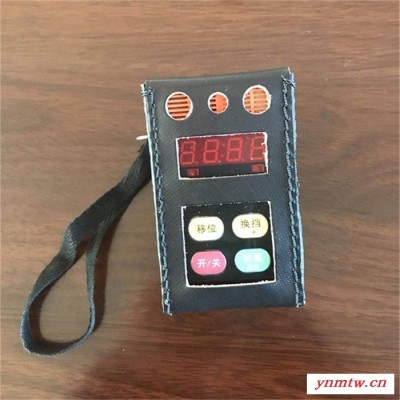

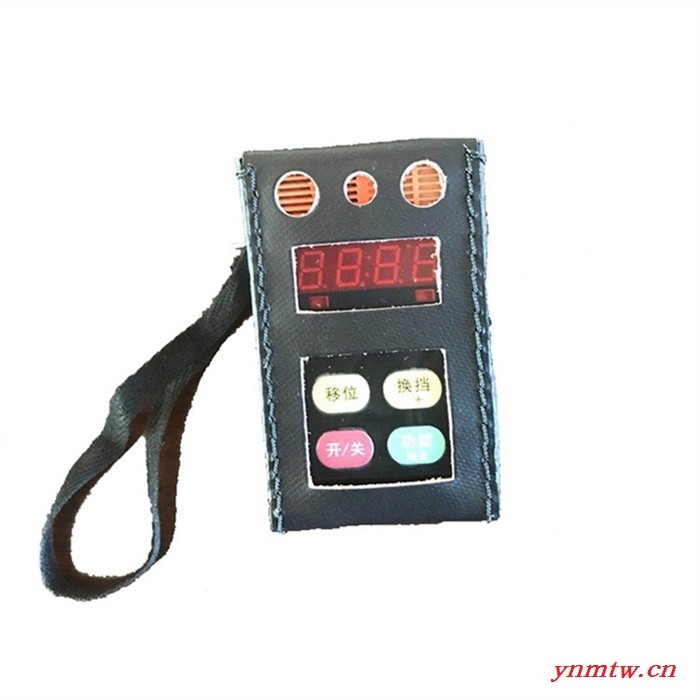

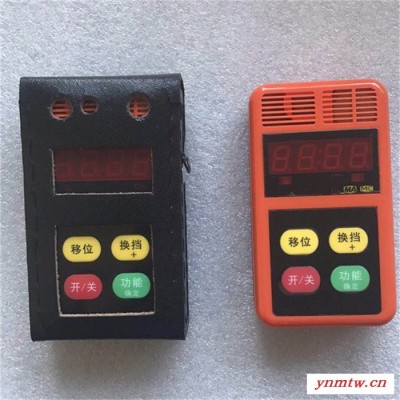

程煤CJT-4/1000B 甲烷** 矿用多参数气体测定器

本安型甲烷一氧化碳测定器

矿用多参数气体测定器（可根据客户需求定做任意气体组合成二合一、三合一、四合一、五合一气体检测仪）安标防爆证件齐 。

CJT-4/1000B甲烷一氧化碳测定器概述

CJT-4/1000B甲烷一氧化碳测定器采用热催化原理CM05、电化学原理、嵌入式微控制器智能控制、四位数码管显示的电子报J仪。

本报J仪为本质型。

CJT-4/1000B甲烷一氧化碳测定器主要技术指标

1、测量范围：

（1）、甲烷：（0.00-4.00）CH4

（2）、一氧化碳：（0~1000）×10-6 CO。

2、测量误差：

（1）、甲烷：0≤X≤1：±0.1CH4

1＜X≤3：真值的±10

3＜X≤4：±0.3CH4

（2）、一氧化碳：

（0~100）×10-6 CO时，不大于±（1.5+2.0）真值

>(100~500) ×10-6 CO时，不大于±4.0真值

>(500~1000) ×10-6 CO时，不大于±10.0真值

3、报J点：

（1）、甲烷：在0.50CH4－2.50CH4范围内任意设置，出厂时的默认设置为1.00。

（2）、一氧化碳：在测量范围内任意设定（出厂默认设在24×10-6 CO处）。

4、报J误差：

（1）、甲烷：±0.05CH4。

（2）、一氧化碳：±1×10-6 CO。

5、报J方式和效果

方式：声、光报J

效果：声，离声源轴向距离一米远处，声强不小于75dB；光，在暗处能见度不小于20m。

6、报J仪分辨率：

（1）、甲烷：0.01CH4

（2）、一氧化碳：1×10-6 CO。

7、响应时间：

（1）、甲烷：不大于20s。

（2）、一氧化碳：不大于35s。

8、连续工作时间：一次充电大于10h

9、使用电源： 1500mAH聚合物锂电池，电池采用保护板进行保护，具有过流保护功能。

UO:4.1V,IO:3.3A

10、防爆型式、防爆标志：矿用本质型，ExibI

11、外形尺寸：115 mm×50mm×21mm

12、使用环境条件：温 度：0～40℃；

相对湿度：＜98RH；

气 压：80kPa～116kPa

13、M大工作电流（报J时）：≤200mA；

15、*显示方式：4位LED显示；

16、*显示内容：浓度测量值、时间显示、电池电压

17、*标校方式：红外遥控器标校

18、*充电方式：座充电器

19、*可调校参数：零点调校、精度调校、报J点调校、时间调校

20、保修期：1年。

*为关键技术指标

三、工作原理

该报J仪由机壳、传感器、线路板、电池组等组成。报J仪开机后实时检测周边环境空气中甲烷、一氧化碳的浓度，并通过4位数码管以数字形式出来，通过按转换键可切换显示内容。当甲烷浓度超过或达到其设置的报J点时，报J仪发出报J声、光报J信号，并显示当前的甲烷浓度值。当一氧化碳浓度超过或达到其设置的报J值时，报J仪发出报J声、光报J信号，并显示当前的一氧化碳值。当甲烷和一氧化碳的浓度同时超过设定的值时，报J仪发出报J声、光报J信号，并交替显示甲烷和一氧化碳的读值。为保护黑白催化元件,当报J仪检测到外界甲烷浓度大于等于4.00时, 报J仪切断催化燃烧式黑白元件的供电，并报J。

四、使用功能

1.瓦斯、一氧化碳检测；

2.瓦斯、一氧化碳超限声光报J；

3.时间显示；

4.电池电压显示；

5.电池欠压提示；

6.电池欠压关机；

7、零点调校；

8、精度调校；

9、报J点调校；

10、时间调校；

11、调校保护；

12、黑白元件保护；

13、误操作保护；

14、故障显示；

15、按键声音提示；

16、红外遥控器控制；

17、调校功能锁定；

18、解锁提示功能。

五、使用方法

1、报J仪使用之前，应先在地面上用配置的充电器把电池充满。

2、开机：在关机状态下按开关键，报J仪开机,进入甲烷检测状态。

3、关机：在开机状态下按开关键，报J仪关机。

4、显示切换：按转换键可在甲烷显示和一氧化碳显示之间切换。

5、显示时间、报J仪电池电压值：按电压键，报J仪先显示时间，然后显示电池电压。

六、调试方法

只有经过培训的技术人员才能从事报J仪的调校工作。报J仪的各项参数的调校采用功能菜单项方式，其功能菜单项选项含义见表一。报J仪在调校参数前，应先把报J仪开机，插入带电充电器充电1秒钟解锁。

表一

字 符                                    含 义

P 1                                      调 零

P 2                                      调 精 度

P 3                                      调 报 警 点

P 4                                      调 时 间

1、自动校准报J仪零点: （ P 1 ）

（1）、甲烷:把报J仪开机，插入带电充电器充电1秒钟解锁后，置于甲烷浓度为零的环境里(如清新空气),按转换键切换到甲烷显示状态，10分钟后，按下标校键弹出调校菜单，数码管显示P 1 字符，再按标校键，报J仪自动把当前状态标为零点，退出菜单，返回到甲烷检测状态。

（2）、一氧化碳:把报J仪开机，插入带电充电器充电1秒钟解锁后，置于一氧化碳浓度为零的环境里(如清新空气),按转换键切换到一氧化碳显示状态，10分钟后，按下标校键弹出调校菜单，数码管显示P 1 字符，按标校键，报J仪自动把当前状态标为零点，退出菜单，返回到一氧化碳检测状态。

2、 通标气校准报J仪精度: （ P 2 ）

（1）、甲烷: 把报J仪开机，插入带电充电器充电1秒钟解锁，10分钟后, 按转换键切换到甲烷显示状态, 以100mL/min的流量通过气嘴往报J仪通入甲烷标准气体，待读数稳定后，按下标校键弹出调校菜单，数码管显示P 1 字符，再按一下开关键, 数码管显示P 2 字符, 然后按标校键，显示甲烷浓度值, 再按开关键（＋）或者电压键（－）把报J仪读值加减到和标准气体值一致,然后按一下标校键确认, 报J仪精度校准完毕,返回到甲烷检测状态。

（2）、一氧化碳: 把报J仪开机，插入带电充电器充电1秒钟解锁。10分钟后, 按转换键切换到一氧化碳显示状态, 以100mL/min的流量通过气嘴往报J仪通入标准一氧化碳气体，待读数稳定后，按下标校键弹出调校菜单，数码管显示P 1 字符，再按一下开关键, 数码管显示P 2 字符, 然后按标校键，显示一氧化碳的浓度值，按开关键（＋）或者电压键（－）把报J仪读值加减到和标准气体值一致,然后按一下标校键确认, 报J仪精度校准完毕,返回到一氧化碳检测状态。

3、调报J点:

（1）、甲烷: 把报J仪开机,插入带电充电器充电1秒钟解锁后， 按转换键切换到甲烷显示状态,按下标校键弹出调校菜单，数码管显示P 1 字符，再按两下开关键, 数码管显示 P 3 字符, 按标校键显示当前甲烷的报J值。按开关键（＋）或者电压键（－）,把报J仪显示的报J值加减调整到所需的目标报J值,然后按一下标校键确认，报J仪报J点调校完毕，返回到甲烷检测状态。

（2）、一氧化碳: 把报J仪开机,插入带电充电器充电1秒钟解锁后，按转换键切换到一氧化碳显示状态,按下标校键弹出调校菜单，数码管显示P 1 字符，再按两下开关键, 数码管显示 P 3 字符, 按标校键显示当前一氧化碳的报J值。按开关键（＋）或者电压键（－）,把报J仪显示的报J值加减调整到所需的目标报J值,然后按一下标校键确认,报J仪报J点调校完毕,返回到一氧化碳检测状态。

4、调时间:

报J仪开机,插入带电充电器充电1秒钟解锁后，按下标校键弹出调校菜单，数码管显示P 1 字符，再按三下开关键, 数码管显示 P 4 字符, 按标校键,报J仪显示时间,小时显示值闪动指示当前调校的是小时值, 按开关键（＋）或者电压键（－）把小时值加减调整到所需的目标小时值,然后按一下标校键确认,小时值调校完毕。同时分钟显示值闪动指示当前调校的是分钟值, 按开关键（＋）或者电压键（－）把分钟值加减调整到所需的目标分钟值, 然后按一下标校键确认,报J仪时间值调校完毕,返回到甲烷检测状态。

七、注意事项：

1.欠压提示: 当电池电压低于3.30V时，蜂鸣器周期性的发出“嘀、嘀”声音提示。

２、关机保护: 当电池电压低于3.10V时，则报J仪自动关机，请充电后再使用。

３、故障显示: 当报J仪没有挂接黑白元件或者黑白元件失效后, 报J仪数码管显示－0.00提示。

４、面膜开关的按键按下时, 报J仪会发出相应的按键音。如按键按下无按键??????????音,?则表示按键失效。

５、在调校状态下，当按键连续50秒没有按下时，报J仪退出调校状态，返回到甲烷检测状态。

6、把报J仪插入带电充电器充电1秒，报J仪解锁；把报J仪关机后，报J仪自动上锁。

7、报J仪上锁后，不能调校各项参数。只有解锁后，按标校键后才能进入标校菜单调校各项参数。

8、报J仪解锁后，报J灯每5秒钟闪烁一次提示。

八、维护、修理和保管:

1.请根据产品使用说明书对报J仪进行操作和维护。

2.应定期用标准气体对报J仪进行标定。

3.报J仪断电维修或断电更换部件后,须用标准气体对报J仪进行重新标定后方可使用。

4.报J仪应由技术人员进行维护和修理。当出现故障时，请与生产厂商的售后维修部门联系。

5.请用报J仪生产厂商提供的部件更换损坏的部件,以保证报J仪的技术性能。

6.报J仪工作一个月后,请用软毛刷轻轻清洗黑白元件、一氧化碳传感器和壳体内主板表面的灰尘。

7.报J仪应存放在通风、干燥、周围无腐蚀性气体、无硫化氢和硅蒸气的环境中。

8.报J仪禁止浸入水中。如报J仪不慎掉入水中,请立即把报J仪擦干后放在阴凉处自然晾干。

9.报J仪在存放时,应每月内对报J仪充放电工作三个来回,以激活黑白元件和电池组,保持黑白元件和电池组的特性。

10.报J仪严禁在危险场所开盖。电池的充电必须在地面场所进行，严禁在煤矿井下对电池充电。

11.在用户遵守报J仪的保管、使用和运输规定的情况下，从收到报J仪之日起一年内，生产厂商免费为用户维修报J仪。

12.不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

九、产品清单:

(一)、标配:

1、主机 1台

2、充电器 ? 1个

3、皮套         1个

4、标定气罩 ??1个

5、使用说明书   1本

6、合格证??? 1份

7、装箱单 ?    1份

(二)、选配:

1.红外遥控器

2.红外标校器

应用范围：消防、有限空间检测、市政、化工、燃气
