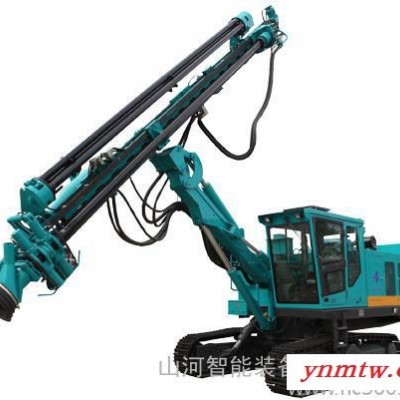

山河智能SWDE系列_SWDE120一体化潜孔钻机

整机重量	15.5tkg
外形尺寸(长×宽×高)	7.76×3.12×8.44 (m)m*m*m
钻孔直径	90～138 (mm)mm
钻孔深度	24mmm
钻杆长度	4m×6
钻杆直径	83mm
新旧程度	全新
转钎流量	0
转钎速度	0
品牌	山河智能
型号	1

 山河智能装备集团由中南大学何清华教授于1999年领衔创办，现已发展为以上市公司山河智能装备股份有限公司（证券代码：002097）为核心，以长沙为总部，以工程装备为主业，在国内外具有一定影响力的国际化企业集团，跻身于全球工程机械企业50强、世界挖掘机企业20强。



公司产学研一体化，依靠先导式创新，以差异化产品实现跨越式发展。集团总资产超过108亿元，员工3500余人。响应供给侧改革要求，公司战略业务定位于“一点三线”（“一点”即聚焦装备制造，“三线”即工程装备、特种装备、航空装备），已创新研发出200多个规格型号，具有自主知识产权和核心竞争力的高性能产品

职业化的营销服务团队、遍布全球的营销服务网络使集团产品畅销国内外，出口100多个国和地区，“SUNWARD”商标已在数十个国注册。

        山河智能获得“认定企业技术中心”、“博士后科研工作站”、“创新型企业”、“技术创新示范企业”、“国际科技合作基地”、“863成果产业化基地”、“工程机械动员中心”等荣誉。党和国领导人等来到山河智能视察、指导，对集团自主创新给予了高度评价。

        企业秉承“修身、治业，怀天下”的核心价值观。未来的山河智能将继续发挥自主创新优势，为客户创造价值、为人类提高生活品位，不断推出具有世界影响力的产品，成为装备制造企业。

一体化潜孔钻机 一体化潜孔钻机概述

     SWD系列潜孔钻机广泛应用于水泥、冶金、煤矿、采石场等矿山开采和铁路公路、水利水电、国防建设等工程建设的爆破孔钻凿，其孔径范围为90~250mm。作为国内先进的潜孔钻机，其具有高效的高气压潜孔钻进系统，便于高精度、高效率的爆破孔钻凿。国际化的采购、计算机优化设计以及功率匹配与负载适应系统的开发与应用，实现了动力系统从动力到泵再到负载的全局功率匹配，有效降低整机能耗，确保整机性能与高可靠性。

一体化潜孔钻机特点

? 钻进系统、供气系统、动力系统三位一体，结构紧凑，机动灵活。 ? 独特的长钻杆高钻架结构大限度地减少辅助作业时间、大大提高工作效率，而根据不同的台段高度，钻杆长度7~13m可配装，在台段高度小于12m时采用单钻杆其效果尤为显著。 ? 具有钻杆自动拆装机构和多杆钻杆库，充分节省人力资源。 ? 自动防卡杆机构，卡钻时自动提升，有效保护钻具系统。 ? 架式潜孔钻机可实现俯仰、补偿等变幅调整，臂式潜孔钻机可实现举臂、摆臂、俯仰、摆角、补偿等全方位变幅调整，滑架补偿机构可对钻架与工作面的接触进行可靠调整，扩大作业范围。 ? 架式潜孔钻机配置四点伸缩支腿，臂式潜孔钻机配置浮动调平装置，地表适应性强。 ? 采用旋风和层流两级除尘系统，充分减少粉尘污染，维持了清洁的作业环境。 ? 人机工程设计实用的驾驶室，配备冷暖空调、可调式弹性减震座椅、防倾防砸保护设施；监控系统高度集成，整机性能及作业参数实时监控。 主要特点

◆ 钻进系统、供气系统、动力系统三位一体，结构紧凑，机动灵活；

◆ 独特的长钻杆高钻架结构大限度地减少辅助作业时间、大大提高工作效率，而根据不同的台段高度，钻杆长度7～13m可配装，在台段高度小于12m时采用单钻杆其效果尤为显著；

◆ 具有钻杆自动拆装机构和多杆钻杆库，充分节省人力资源；

◆ 自动防卡杆机构，卡钻时自动提升，有效保护钻具系统；

◆ 可实现举臂、摆臂、俯仰、摆角、补偿等全方位变幅调整，滑架补偿机构可对钻架与工作面的接触进行可靠调整，扩大作业范围；

◆ 配置浮动调平装置，地表适应性强；

◆ 采用旋风和层流两级除尘系统，充分减少粉尘污染，维持了清洁的作业环境；

◆ 人机工程设计实用的驾驶室，配备冷暖空调、可调式弹性减震座椅、防倾防砸保护设施；监控系统高度集成，整机性能及作业参数实时监控。

技术参数

主要参数
总重量	15.5t
工作状态（长×宽×高）	7.76×3.12×8.44 (m)
运输状态（长×宽×高）	10.3×3.12×3.5 (m)
钻杆长度	4m×6
钻杆直径	83mm
钻孔直径	90～138 (mm)
孔深	24m
冲击器	DHD340
除尘装置	干式(标配)/ 湿式(选配)
空压机
型号	550RH
工作压力	0.65～1.7 (MPa)
排气量	15.5m3/min
功率	179kW/1800rpm
发动机
型号	4BT3.9
功率/ 转速	75kW/2200rpm
燃油箱容量	470L
推进
推进梁总长	6920mm
推进行程	4380mm
补偿行程	1200mm
推进速率	0.4m/s
推进力	32kN
前倾角度	140°
翻转角度	-20°～90°
臂
全长	2800mm
举升角度	50°～-30°
摆动角度（左/右）	15°/45°
行走能力
行走速度	3.2km/h
牵引力	100kN
履带摆脚架	±10°
爬坡能力	25°
离地间隙	480mm
回转动力头
型号	DLT18B
回转速度	70rpm
回转扭矩	3000N.m
