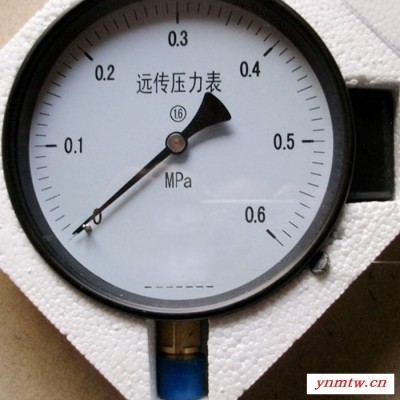

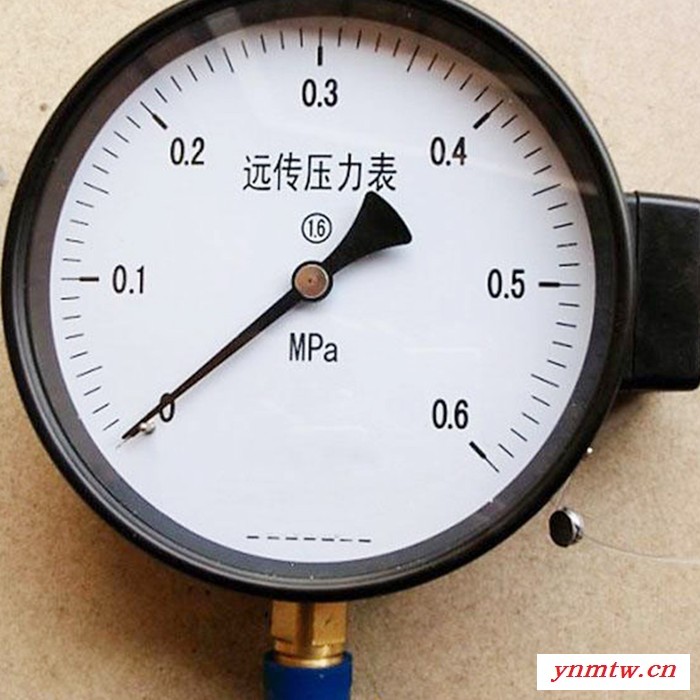

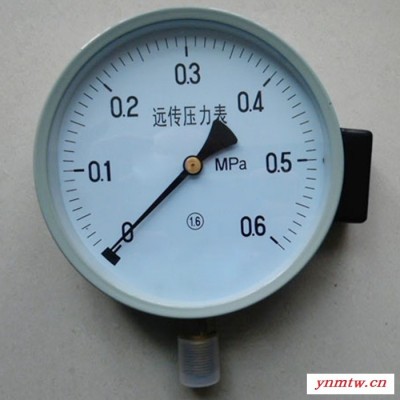

中煤 YTZ-150 电位器式远传压力表 YTZ-150电位器式远传压力表性能特点

YTZ-150电位器式远传压力表适用于测量对铜及铜合金不器腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置—滑线电阻式发送器，故可把测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能**地指示压力，以便于现场工艺检查。
YTZ-150电位器式远传压力表结构原理
YTZ-150电位器式远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等组成。
仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂 (电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表 也指示相应的压力值。
YTZ-150电位器式远传压力表技术参数
1、度等级：1.6级
2、测量范围：0～1.6Mpa
3、发送器起始电阻值：30～20Ω
4、发送器满度电阻值：340～400Ω
5、发送器接线端1、2外加电压不大于6V
6、电阻远传压力表使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响。
