供应数显综采支架压力表

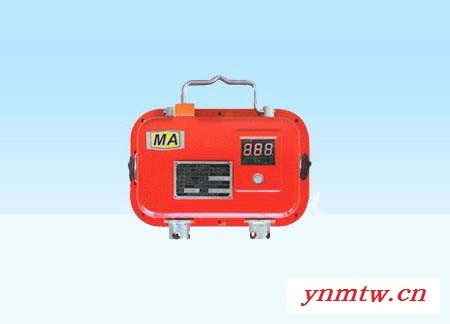

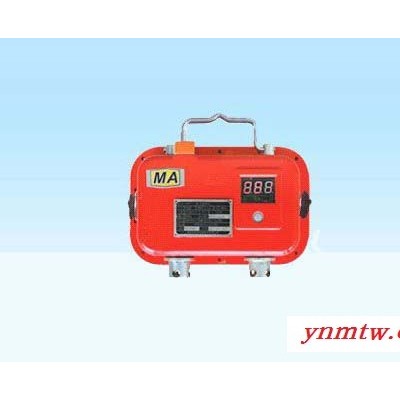

数显综采支架压力表

数显综采支架压力表是对液压支柱压力进行自动观测和显示的集微电脑技术和计算机技术于一体的自动化监测设备。
◆ 综采工作面液压支柱压力进行自动观测和显示
◆电 源: DC6V 80mA
◆显 示 :LED三位数码管本地显示
◆量 程 :0～60MPa
◆误 差 :≤±2.0 MPa
◆通 信 红外传输 波长：940nm
◆重 量 :2.0kg
◆尺 寸 :226×198×73mm
◆光控按键启动

工作原理

数显综采支架压力表将综采支架高压腔内的液压，通过高压油管传递给压力应变电桥，应变电桥将压力转换为模拟电压量，经信号处理电路转换为数字量，显示当前液压压力大小。

主要技术参数

3.1 电气性能
a) 额定工作电压：(6±0.5) V.DC；
b) 工作电流：≤ 50 mA；
采用电池供电，电池型号参数：
3.2 测量范围
测量范围：(0～60) MPa，分辨率：0.1 MPa。
3.3 基本误差
不超过：±2.0 MPa。
3.6 密封性
数显综采支架压力表传感器的测量部分经密封性试验后，压力下降不超过2%。
3.7 过载性能
传感器经过载试验后，符合3.3条和3.5条的要求。
3.8 电池工作时间
数显综采支架压力表传感器采用间歇式工作方式，工作时间：≤1月。
3.9 功能
传感器可利用YHC9矿用本安型数据采集仪进行数据设置
