料斗装置

料斗装置主要用来进行物料储备。由料斗、料斗座、筛网、压紧弹簧、震动电机等组成。按级配和水灰比拌合好的砼料，在振动器的强制振动下，通过料斗座上的筛网进入料斗。搅拌装置不停搅拌，防止混凝土离析。

操作注意事项

本说明书随机备用。

操作人员经过培训，方可上岗操作。

操作人员按使用说明书进行操作、保养。如用户不按使用说明书操作、保养机器，本公司不予保修。

 本机器如使用不当，可能会出现以下伤害：

○ 混凝土物料飞溅，硅酸钠或其它化学物质引起的眼伤。

○ 由于液压系统没有卸荷**打开液压管接头引起的伤害。

○ 由于管卡、管路爆裂或堵塞冲开而造成的伤害。

○ 接触电气线路造成的伤害。

○ 电气元件工作不正常或输入电缆受损导致泵机与电源接通后引起触电造成的伤亡。

○ 输送管路内有压力时打开管路所造成的伤害。

○ 由于支撑方式不当造成泵机倾覆而引起的伤亡。

○ 泵机工作时手伸入料斗内所引起的伤害。

○ 在换向缸动作时，对换向机构进行检修所造成的伤害。

○ 在活塞运动时，由于手伸入水箱内而造成的伤害。

○ 电缆线的内外保护层破损。

○ 试图阻止搅拌器或其它旋转部件运动而造成的伤害。

○ 电控箱断路器接通后，不得带电检修，如需必先断电。否则易造成触电事故！

○  输送管路未固定使管路滑动或滑落而造成的伤害。

○  本机仅泵送混凝土，须输送其它物料，应与公司协商，采取措施方能试行泵送。

打开主气路主阀门，关闭辅助气路、分气路阀门，检查风路系统无气体泄露为宜。

检查速凝剂输送系统。关闭输送到旋流器的分气路阀门，打开主气路、速凝剂辅助气路阀门。观察喷头处应有气体泄出。以确定速凝剂输送管路无堵塞现象。

概述

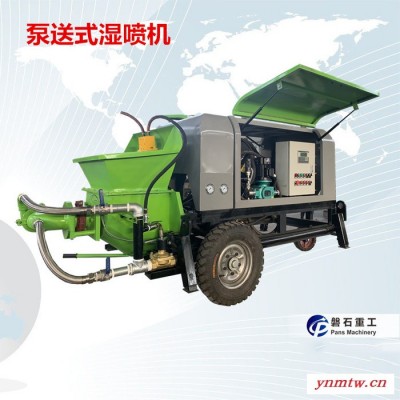

WYSP/800型泵送式湿喷机是我公司根据基础设施建设的需要而开发的一种新产品。广泛应用于小骨料混凝土泵送、喷射，适用于工程隧道支护、边坡锚喷支护等。具有技术先进，操作简单，功能完善等特点。

机架总成

机架总成是固定混凝土泵的主要部件，采用槽钢焊接，机架设有牵引行走及转向轮机构。牵引装置主要用来引导牵引混凝土泵做短途转移时使用。包含牵引杆、转向轮等。

液压及电磁换向系统

液压及电磁换向系统，详见图（2）液压原理图，液压系统主要作用是对混凝土泵进行运动控制、压力调节，是动力机的控制元件。主要包括电磁阀、溢流阀及阀体、油箱、油路管路等组成全液控换向液压系统，整个油路设计优化，发热损耗低，系统更稳定。电动机、齿轮泵为液压系统提供充足的动力支持，溢流阀压力可调，为整个系统提供稳定的压力。分别设有进、出油滤油器、测压接头及40MP压力表，可对系统压力进行监测及压力调节。泵的换向是依靠主油缸的2个常开式电感型接进开关（型号为：PR18-8DN；DC24V）当接近开关感应到信号后传输给PLC，然后PLC发出指令控制2组电磁阀吸合来改变油路运行方向，控制相应油缸动作完成换向。

警告：经长途运输的机械产品，在使用前请检查各零部件有无损坏现象，高压油管有无松动，否则须扭紧！！！

结构及工作原理

WYSP/800型泵送式湿喷机主要由机架总成、油泵电机组、液压及电磁阀换向系统、PLC集成电气自动控制系统、混凝土泵送系统、气动输送系统、速凝剂添加装置、料斗装置、喷射系统、润滑冷却散热系统等组成。主要由PLC控制器、电感式接近开关来控制电磁换向阀、油缸、斜摆缸等液压元件，终使S管摆阀与活塞、料缸等泵送系统的规律开合，进行不断的吸、排浆作业。详见图（1）
