| 加工定制 | 是 |
|---|---|
| 测量范围 | 10 |
| 测量精度 | 7 |
| 尺寸 | 7（mm） |
| 重量 | 7（kg） |
| 是否跨境货源 | 是 |
| 品牌 | 其他 |
| 型号 | LBS-GD01-40-6-AL |
赛思特压力表疲劳试验台报价单
内 容 | ||||||
序号 | 名 称 | 数量 | 单位 | 单价 | 最终优惠价 | 备 注 |
| 1. |
Shine-east牌
压力表交变试验台
| 1 | 套 | 67500 | 67500.00 | 包括2增压器、，电磁阀，气控球阀，日本SMC电气比例阀，压力传感器，，压力表、，配电箱，计算机，打印机，美国LabVeiw软件，采集办卡，，工装，设备箱体等。 |
合 计 | 67500元整（67500.00元）含17%的增值税 | |||||
技术参数：
备注：1、以上报价包含运费、包装费，现场安装、调试，培训费。
2、交货期：款到20个工作日发货。
3、质保一年，终生服务。
4、本产品外型及功能同国外同类产品。

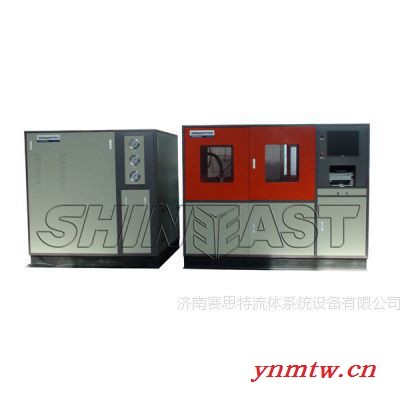

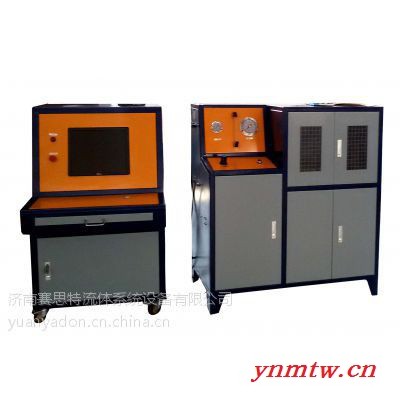

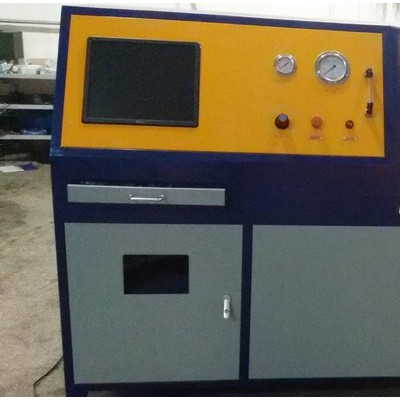

赛思特交变试验台是按照国家对压力表、压力传感器、汽车管路、冷凝器、换热器及工程机械管路、接头等压力疲劳、脉冲测试标准，结合实际工况条件进行设计、制造、试验的试验台，用于各种压力表、压力传感压力疲劳试验，考核其疲劳寿命和疲劳破坏形式。真正做到自动化控制、智能化无人值守。整个设备由两部分组成，计算机控制部分、动力源压力控制部分。由计算机设定试验参数，压力传感器检测系统压力，经过数据采集卡进入计算机，可做交变测试。
技术参数
序号 | 项目要求 | 性能指标 | 备注 |
| 1. | 被试对象 | 压力表 |
|
| 2. | 功能 | 压力交变试验 |
|
| 3. | 试验介质 | 水或者液压油 |
|
| 4. | 测试压力 | 0.48-17.2MPa， |
|
| 5. | 测量压力精度 | +—0.5% |
|
| 6. | 控制精度 | 2% |
|
| 7. | 介质温度 | 室温 | 室温 |
| 8. | 环境温度 | 室温 | 室温 |
| 9. | 脉冲频率 | 0.1HZ |
|
| 10. | 同时试验件数 | 6件 |
|
| 11. | 脉冲波形 | 正弦波(近似) |
|
| 12. | 控制方式 | 1、 波形控制：采用电气比例阀控制技术，脉冲压力波形（上升与下降时间设定范围1-10秒、保压时间与间隔时间设定范围0-300秒）脉冲次数，介质温度和环境温度可在可控范围内任意设定。 2、 计算机采用双核处理器，250G硬盘1G内存工业级液晶显示器，HP打印机 | 采用美国NI软件，Labview10.0软件，具有动态显示和自动记录保存试验次数、压力、试验波形的功能，方便查询和打印输出。 |
| 13. | 单次试验 | 1000次
| 不间歇、无人值守 |
试验台结构
序号 | 主要部件 | 详细组成 | 功能描述 |
1 | 计算机控制系统 | 计算机、多功能数据采集卡、采集端口接线卡、 柜体由Q235制作后喷涂处理 | 采集压力信号，控制交变试验，控制电磁阀，比例调节阀进行压力调节，显示曲线等功能 |
2 | 动力源控制系统 | SHINEEAST牌高低压组合脉冲缸，高压球阀、耐高压管路 | 输出压力可调，可保压自动补压 |
3 | 测量采集系统 | 压力传感器，数据采集卡. 比例控制阀等 | 将压力转为电流输出，保证平滑曲线 |
4 | 检测采集系统 | 美国NI数据采集卡及控制软件Labview | 采集试验压力，并能实时显示压力曲线 |
5 | 电气控制系统 | 配电盘，控制器，交流接触器，电磁控制阀等 | 实现自动电路控制，控制系统启停 |
配置清单
序号 | 名 称 | 数量 | 单位 | 规格/型号/厂家 |
| 1. | 脉冲缸40:1 | 1 | 台 | SHINEEAST牌 |
| 2. | 脉冲缸1:1 | 1 | 台 | SHINEEAST牌 |
| 3. | 电气比例控制阀 | 1 | 台 | 日本SMC |
| 4. | 过滤器 | 1 | 个 | 介质：低压压缩空气 |
| 5. | 注水泵 | 1 | 台 | 国产名牌 |
| 6. | 低压调压阀 | 1 | 个 | UFRL04 |
| 7. | 电磁阀 | 3 | 个 | 三力信 |
| 8. | 高压气控球阀 | 3 | 个 | Shineeast |
| 9. | 压力变送器 | 3 | 个 | 丹瑞 |
| 10. | 压力表 | 3 | 个 | 嘉兴KEMEI |
| 11. | 数据采集系统 | 1 | 套 | 进口采集卡 |
| 12. | 试验软件 | 1 | 套 | 美国Labview组态软件 |
| 13. | 显示器 | 1 | 台 | 戴尔显示器 |
| 14. | 计算机 | 1 | 台 | 联想品牌机 |
| 15. | 打印机 | 1 | 台 | 惠普打印机 |
| 16. | 电控箱及元器件 | 1 | 套 | Shineeast |
| 17. | 箱体 | 1 | 套 | Q235制作后喷涂处理 |
| 18. | 管路、接头、球阀及组装费用 | 1 | 套 | 自制、国产
|
E软件界面图
工作原理图
