YHY60-3（A）矿用本安型数字压力表

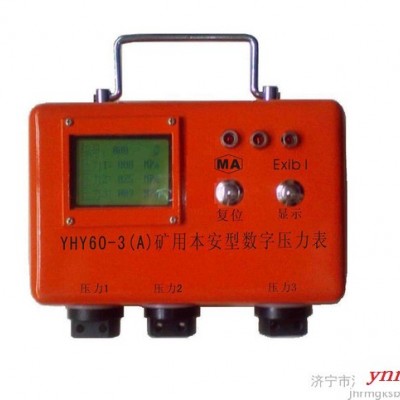

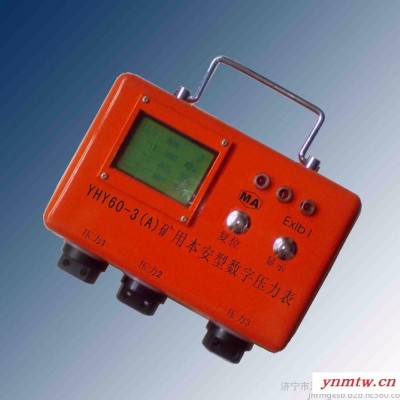

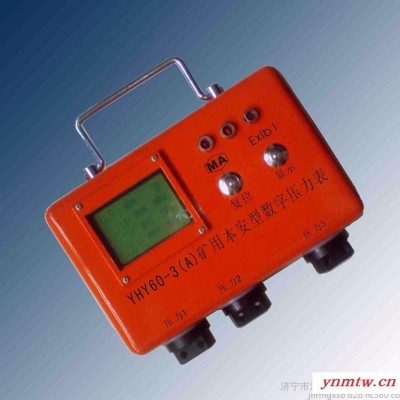

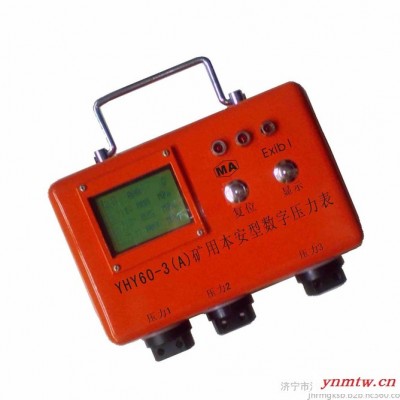

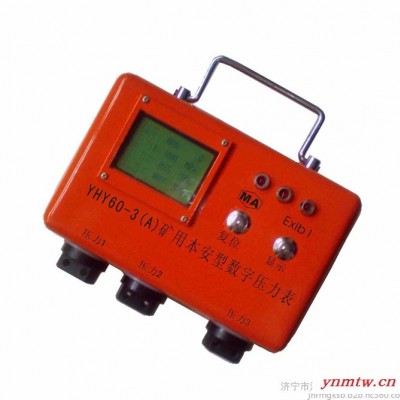

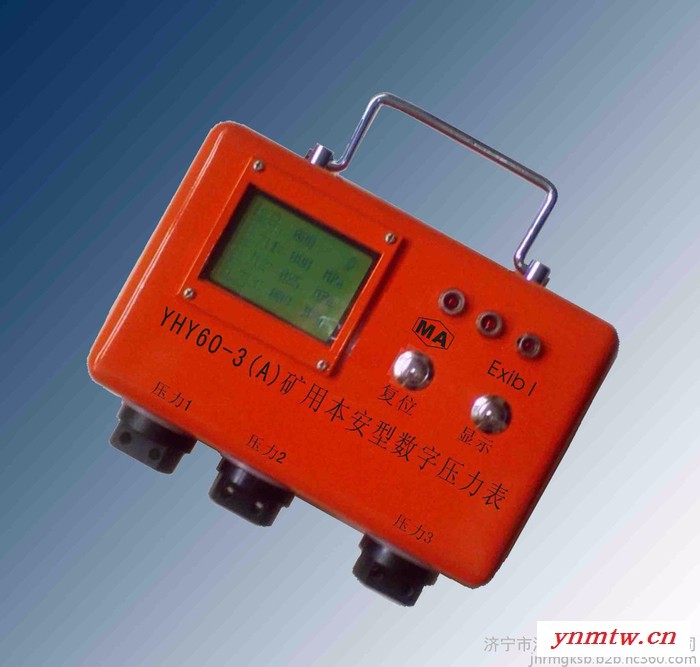

YHY60-3（A）矿用本安型数字压力表（简称：压力表），有3个快速压力接口（分别对应：压力1、压力2、压力3），可以同时测量3个压力接口的压力，用于对液压支架、单体支柱的液压压力检测。能连续自动采集、记录压力值。配合专门的分析软件，可实现对所测数据在计算机上进行数据保存、处理、回放等功能。能及时了解工作面支护情况，对工作面矿压变化规律也能有所了解。

1 显示方式：128*64 汉字点阵液晶显示，带背光，发光二极管指示压力表工作状态

2省电模式：液晶显示 5秒后，关闭显示，进入休眠待机状态（切断单片机外围电路供电，单片机进入休眠状态，等待激活）。

3 激 活：按下显示键，或者矿灯照射压力表感光孔，可以唤醒系统，液晶有显示。

1 1 电池组

a）组装形式：3节R20P D1.5V电池串联,输出端串入4.7Ω/0.25W保险电阻,封装成电池组

b）m大短路电流：960mA

c）m高开路电压： ≤5V

2 m大工作电流：≤60mA

待机电流：≤1mA

3 测量压力范围：0MPa～60MPa

4 基本误差：≤5%（相对满量程）

5 压力表数据记录量：3000条数据信息（30KB），数据掉电保存

6 与YHC5000矿用无线数据采集器的数据传输：

a) 传输方式：FSK半双工 无线传输

b）工作频率：430.24±0.5MHz

c) 发射场强：-40dBm～-20dBm

d) 接收灵敏度：-60dBm

e）传输距离：3米
