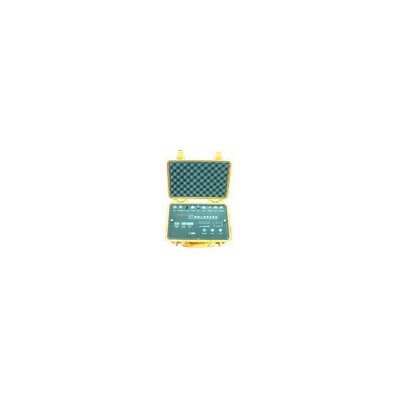

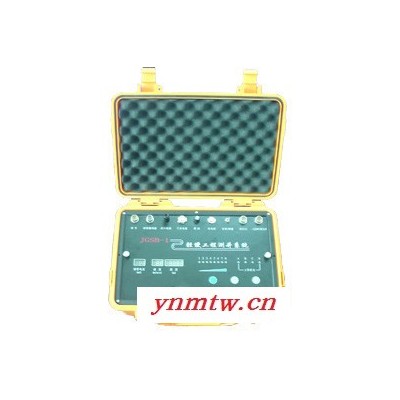

A-JGSB-1轻便工程测井仪

A-JGSB-1轻便工程测井仪

A-JGSB-1轻便工程测井仪是专为中、浅部深度工程物探测井而设计的，可连接各种不同参数探管的数字化测井系统。本系统采用了一系列先进技术使仪器具有重量轻，电源方便，可连接井下探管种类多，抗震、耐温、耐湿，可靠性高，应用广泛等特点。

A-JGSB-1轻便工程测井仪主要特点
  1、体积小、重量轻、携带方便、适用范围广，与传统测井仪器相比，发生了显著的变化，其突出特征如下：
  2、高度轻便化—系统主机采用12V直流电或220V交流电为工作电源，整机功耗仅10W；绞车采用φ4.0三芯铠装电缆使绞车体积、重量大大减轻
  3、探管采用先进电子技术使长度变短，由于重量减轻。可广泛适用于高山、水陆等交通不便，环境复杂施工区，具有很强的适应性。
  4、稳定而可靠—系统采用**器件和固化程序模块，大量减少分离器件的使用，从而提高了该系统运行的稳定性和可靠性。
  5、系统测量参数多，针对性强，广泛应用于水利水电、铁路、公路、市政、电力、交通、城建勘测等相关行业的工程地质、水文地质勘察。
  6、外挂笔记本电脑(台式电脑)
  7、可向上测井，也可向下测井
  8、接收数字信号、模拟信号
  9、室内模拟测井，观察仪器及探管的重复性
  10、井下探管的工作电流数码实时显示
  11、供电电流8档可选
  12、薄膜面板，美观耐用
A-JGSB-1轻便工程测井仪主要技术指标
  1、12位A/D转换，程控放大倍数K=0.5～128
  2、计数通道：f≤500KHz
  3、数字信号传输频率：9600bit/s
  4、深度测量误差：≤0.4‰
  5、深度显示范围：0～999.99m
  6、电法供电周期：400ms
  7、电流：1mA～500mA 可选
  8、信号输入范围：≤±10V
  9、连续工作时间：≤24 小时
  10、功耗：＜10W
  11、体积(长×宽×高)：365×270×170mm，重量：＜10Kg
  12、重量：＜5.5 Kg
  13、工作温度范围：-10℃～+50℃
  14、工作电源：DC12V或AC220V±10% 50Hz±5%
  15、测量速度：0.5～30米/分可调(根据采样间隔而定)
A-JGSB-1轻便工程测井仪测井工作软件系统  1、运行环境：Windows98/2000/XP
  2、采样间隔任意（1cm～1000cm）设置（1cm，2cm，…，1000cm）
  3、一次采集的**大深度2000米（0.1米采样间隔）
  4、多参数深度自动对齐
  5、多参数叠加达到10条
  6、曲线移动，异常点剔除、平滑、倒序、合并、分段、计算等
  7、解释剖面输入及岩层名称、厚度、底板深度自动形成
  8、曲线放大、压缩
  9、曲线深度比例5种：1∶50、1∶100、1∶200、1∶500、1∶1000
  10、彩色或黑白连续出图
  11、输出图形**大宽度415mm，长度2310mm

A-JGSB-1轻便工程测井仪可配合主机使用的探管包括：
  1. S3521声波探头
  2. JD-1A电极系探头
  3. JQX-2测斜探头
  4. J3511井径探头
  5. WX3521井温、三侧向组合探头
  6. W422J井温、流体电阻率组合探头
  7. M3521组合密度探头
  8. R411自然γ探头
  9. JCX-3 三分量井中磁力仪探头
  10. H411 磁化率探头
