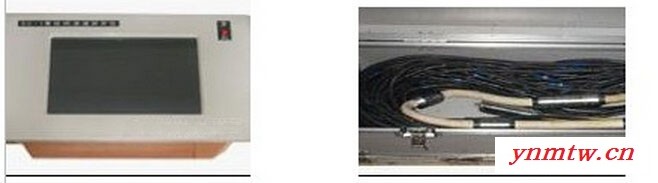

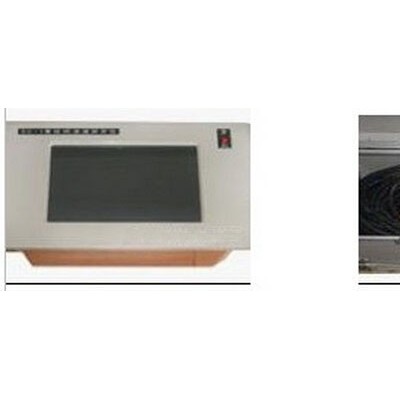

XG-I悬挂式波速测井仪

XG-I悬挂式波速测井仪

 方法原理 :

       在钻孔中以井液作为耦合剂,用电磁震源垂直于井壁作用一瞬时冲击力,**在井壁地层中产生两种类型质点振动,一种是质点振动方向垂直于井壁,沿井壁方向传播,称为S波(剪切波,横波);另一种是质点振动方向与传播方向相同称为P波(压缩波,纵波)。
      检波器接受S波的振动信号并转换成电信号,然后传输到计算机,计算机对信号进行数据处理后采用两道互相关分析法,自动计算S波在两道检波器见传播的时间差,从而计算出两道间的S波传播速度。

  扩展功能:

      地脉动测试、地基动力特性测试、振动监测。

  主要技术指标:

     ＊通道数:1至3道可选;采样间隔:0.02ms-4ms;            ＊采样点数:512-4096;各道时间一致性:≤0.1ms;

     ＊各道振幅一致性:<3% 频率范围:5-1000Hz              ＊前放增益:18-60dB;A/D转换精度;14位;

     ＊输入阻抗:≤10kΩ；             ＊触发方式:脉冲、通断;                ＊延时:0-8000ms可选。

  现场测试:

    准备工作:仪器、计算机充电,仪器试工作,材料、工具准备。

     到达现场后,向现场勘察人员了解有关资料,如建设单位、勘察单位、工程名称、钻孔编号、钻孔深度、钻孔地质情况、有无软弱夹层(易缩径)等,并尽可能收集钻孔柱状图,对收集到的资料应予纪录。

     现场准备:孔中注满水,清理场地,选好测试位置;连接好仪器、计算机、井中电缆触发端;打开主机、计算机,执行“波速测井程序”,把电缆信号输入端连接到主机上,测试仪器噪声;

     把电缆匀速放至孔底,在下放过程中应注意有无迟滞现象,了解缩径情况、记住缩径位置。测试工作开始,鼠标点击“触发”,按“激发”按钮,察看采集到的波形,确认无误后,电缆上提1m,待电缆稳定后,继续测试。在有软土夹层时应加快测试工作，避免缩径引起探头卡堵。测试至上部时，若孔中无水,则应注满水后在测试。
