KJ701煤矿排水监控系统 光纤环网通讯规格

系统概述：

   矿井主井泵房、重要采区、直接影响到矿山企业的安全生产，现在国内的矿山企业矿井泵房，采区的自动化水平还不是很高，这**影响了生产的安全性和高效性，矿井无人职守自动化排水系统可以有效地解决这些问题。

  矿井无人值守自动化排水系统具有一下的一些功能和特点：系统应满足水泵机组起停、故障诊断和数据处理上完全自动化，不需要人工干预；达到节约能源和人力资源的功能，并能长时间连续稳定的工作。针对矿井的实际要求，本系统主要实现如下几项内容：

①构建井下泵房的主排水、重要采区自动化系统**地自动运行）

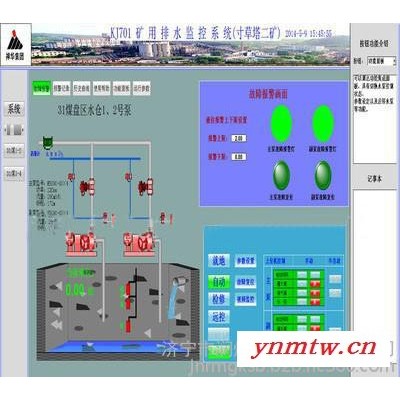

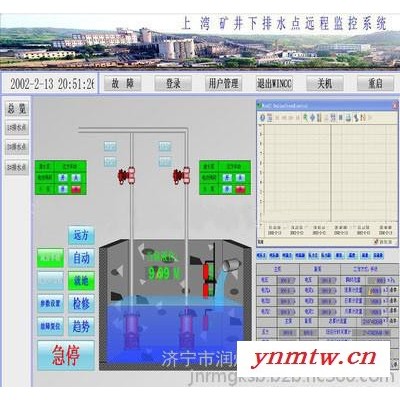

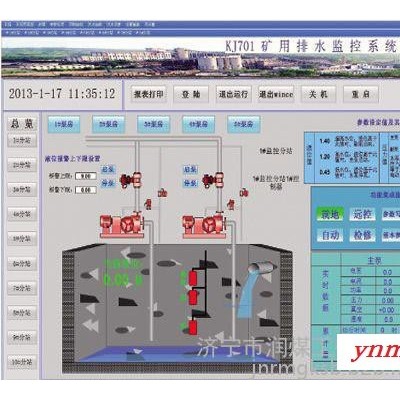

②构建地面调度监控中心，可查看水泵实时运行的画面，实时显示水泵运行的各项参数（远端自动监视）

③可在地面监控工作站进行远程控制水泵的启动、停止，以实现泵房的无人值守，达到节能增效的目的（远端自动控制）

设计依据：

①《煤矿安全规程》和《煤矿设计规范》

**性环境》GB3836-2010

③《煤矿安全监控系统通用技术条件》MT/T  1004-2006

④《煤矿排水监控系统通用技术条件》MT/T  1128-2011

⑤《煤矿通信、检测、控制用电子产品通用技术要求》MT  209-90

系统设计原则：

安全可靠性

1、系统具有手动、自动**地、检修等四种控制模式。

2、全方位监控电机、水泵、启动柜、真空系统等各环节，对系统出现的异常能够提前给出预警。

3、严格规范地按照规定的程序对水泵进行自动启、停。

4、选用可靠的控制元器件，水泵房控制核心选用西门子公司的可编程控制器。

先进性

1、由于采用了光纤环网通讯技术取代了原来的总线传输技术使得数据传输更加快捷、可靠。

2、采用了组态软件控制技术取代了VC编程技术取代了VC编程技术，不仅使可靠性大为提高而且使程序更加具有通用性，也使系统的二次开发及扩容变得更加规范、容易。
