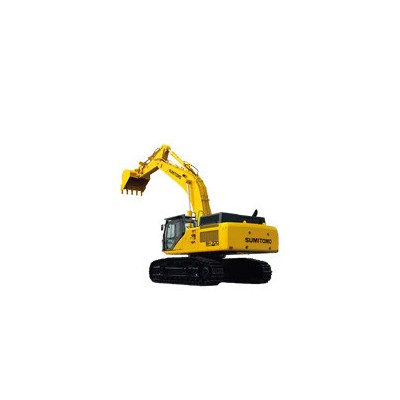

住友 SH700LHD-5 液压挖掘机 住友挖掘机 履带挖掘机厂家

型号	SH700LHD-5
爬坡能力	70％（35°）°
行走速度	4.1/3.0km/h
发动机型号	ISUZU AH-6WG1XYSS
标准铲斗容量	2.90m3
动臂长度	无mm
新旧程度	全新
品牌	Sumitomo/住友
挖掘机械大小	大型

作业范围

小臂长度	3.02m大土量	3.02m短臂	3.55m标准臂	4.11m长臂	5.00m超长臂
A ( 最大挖掘半径 )	11750mm	12870mm	13160mm	13650mm	14600mm
B ( 最大挖掘深度 )	7180mm	7870mm	8400mm	8970mm	9850mm
C ( 最大挖掘高度 )	11130mm	12400mm	11920mm	12040mm	12700mm
D ( 最大卸料高度 )	7040mm	8330mm	8020mm	8160mm	8710mm
E ( 最大垂直挖掘深度 )	5100mm	6850mm	6870mm	7360mm	8630mm
F ( 最小前部旋转半径 )	5210mm	5860mm	5810mm	5860mm	5700mm
G ( 后端回旋半径 )	4000mm	4000mm	4000mm	4000mm	4000mm

外形尺寸图（SH700LHD-5/SH700LHD-5大土量）

(单位：mm)

作业范围图

履带的种类

SH700LHD-5
履带宽,品名	650mm履带板	750mm履带板
接地比压（大土量）	100kPa（101kPa）	88kPa（88kPa）
履带全宽作业时（运输时）	3990mm（3390mm）	4000mm（3490mm）

主要规格

※表中单位采用国际单位制中的SI单位

		SH700LHD-5             SH700LHD-5大土量
基本规格	大臂长度	7.70m                       6.58m
	小臂长度	3.55m                       3.02m
	铲斗容量（ISO标准）	2.90m3                       4.00m3
	标准作业重量	68100kg                      68200kg
发动机	型号	ISUZU AH-6WG1XYSS
	额定输出功率	345kw（469PS）/1800min-1
	排量	15700ml（15700cc）
液压系统	主泵	二连规制可变容量型轴向活塞泵
	最大压力	31.4MPa(320kgf/cm2)
	（自动增大马力时）	34.3MPa(350kgf/cm2)
	行走马达	变排量轴向柱塞马达
	制动类型	机械式制动
	回转马达	定排量轴向柱塞马达
性能指标	行驶速度	4.1/3.0km/h
	牵引力	462kN
	爬坡能力	70％（35°）
	接地压力	100kPa(1.02kgf/cm2)            101kPa(1.03kgf/cm2)
	回转速度	6.5min-1
	铲斗挖掘力	290kN                      334kN
	（自动增大马力时）	317kN                      365kN
	小臂挖掘力	224kN                      237kN
	（自动增大马力时）	245kN                      259kN
其他	燃料油箱	900升
	液压油箱	310升

铲斗、小臂的种类

●推荐铲斗  ◎一般挖掘用  ○轻挖掘用  ×不可使用

SH700LHD-5
铲斗容量（m3）新JIS	2.0	2.3	2.9	4.0
斗销数	4	5	5	5
宽（mm）	1405	1555	1850	2050
●指定小臂
3.5m小臂	◎	◎	●	×
3.0m小臂	◎	◎	●	×
4.1m小臂	◎	●	◎	×
5.0m小臂	●	○	×	×
大土量规格	◎	◎	◎	●

※推荐铲斗只适用于物料密实度低于1800kg/m3时应用。

SH700LHD-5
底部行走部分	650mm履带	◎
	750mm履带	●
	底盘底板	◎
	全长护板	●
大臂	7.70m加强型大臂	◎
	6.58m加强型大臂	●
小臂	3.55m加强型小臂	◎
	3.02m短臂	●
	4.11m长臂	●
	5.00m超长臂	●
附件配管	破碎锤油路	●
	并用油路	●
驾驶室/室内装备	前面护板（OPG1级）	●
	头部护板（FOPS2级）	●
	遮雨板	●
	开放式顶部透明天窗/遮阳板	●
其他	12V电源（DC-DC转换器）	●
	给油泵	●
	机体上部走道	◎

主要装备

液压系统	安全装备	驾驶室/室内装备	其他
·手动作业模式（H模式、 S模式、L模式）	·头部护板驾驶室	·倾斜式操纵箱机构	·EMS
·自动作业模式	·后视镜（右）	·全自动空调	·长使用寿命液压油
·自动/按键怠速	·后方逃生口	·除霜器	·尼夫龙系列
·行走自动2速	·卷绕式安全带	·保温箱	·照明2处（主机、动臂左侧）
·自动挖掘力量提升机构	·门锁操纵杆	·悬浮座椅	·燃料过滤器（带水分离器）
·防止小臂、大臂自然落下阀	·行走警告	·书报盒	·燃料粗虑器（带水分离器）
·小臂、大臂再生电路	·防盗系统	·滑动式升降（无级调节功能）	·空气虑清器
·旋转操纵杆联动刹车系统	·发动机室防火墙	·杯架	·油封垫片
·回转反转防止阀	·风扇罩	·AM/FM收音机（带消音功能）	·铲斗调整机构
·备用阀	·发动机紧急停止按钮	·小储物盒	·大型工具箱
		·地板垫	·工具一套
		·臂枕靠枕&头部靠枕
		·烟灰缸&点烟器
		·室内照明灯（带延时熄灭功能）
		·挂衣钩

如臂使指，卓越的操作性能和无以伦比的动力

革命性的挖掘力量和驱动力，可在任何作业环境中实现大作业量。 住友的新型液压系统"SIH:S"和新型的发动机系统"SPACE5"进一步提高了作业速度和环境性能。

住友建机独有的新型液压系统，"SIH:S"实现了更大的作业量。 ●小臂挖掘能力提高3% ●铲斗闭合速度提高50% ●铲斗打开速度提高11% ●重挖掘负荷时的速度提高5% ●行进驱动力提高7% ※与SH240-3相比

同时实现较高的运动性能和环境性能。 新型发动机系统"SPACE5"使尾气排放符合尾气排放限制法规定的标准值。 “在极高的水平上满足一切工程机械追求的5个要素”。这是SPACE5对下个时代需求的回答。     1. Powerful    2. Economy    3. Clean    4. Silent    5. Strong ●共轨式超高压燃料喷射系统 ●冷却式废气再循环(EGR)系统 ●带中冷器的涡轮发动机 共轨式超高压燃料喷射系统实现了超高压 和高精度的喷射。通过控制燃料喷射的时 机和喷射量提高燃烧效率，大幅度减少PM （颗粒状物质）。 采用冷却式EGR系统，获得进一步减少NOx（氮氧 化合物）的效果。其做法是在对排放的气体再循 环以降低燃烧温度的EGR(Exhaust Gas Recircu-lation)上设置水冷式冷却器。 吸入的空气在涡轮加载器的压缩 下形成高温，经中间冷却器冷却 后可提高吸入效率。在大幅度减 少NOx 和PM的同时，提高了输出 功率，减少了油耗。

随心而动，操作性好

通过对控制阀内的油压回路优化及对操作状态的信号感受，平滑传达操作员微妙的力量变化，实现了较高的操作性。

上部机体+行进平衡能力的提高 (复合操作性)

由于行进速度随上部机体操纵投入量的变化而变化，即使在山间或高处等需要复合操作的场所，也能够顺利进行作业。

实现前所未有的作业量，旋钮一体化SP模式

新增配的SP模式实现了前所未有的作业量。模式的切换与旋钮联动，不需要复杂的按键操作。 ●SP模式 提高作业量 7% ※与SH240-3相比

根据作业状态，自动提高挖掘能力

在进行重挖掘时，可迅速根据作业状态，无需按键操作自动提高挖掘能力。发挥住友建机独有的“攻关”功能。

※19国语言对应(包括中文)

大幅度提高了重挖掘负荷时的速度，发挥真正的挖掘能力

在进行重挖掘时，随着液压流量的减少而导致动力下降的比例比以前减少了7%，请您体验真正的挖掘能力。

用于应对各种液压配件，罗列式可追加阀门和10模式流量设定

如果选购罗列式可追加阀门，便可在驾驶室内切换配管回路，可以设定粉碎机、解体机等10种模式的流量。

暖机速度提高，在寒冷的季节里也能立即开始作业

采用新型加热回路，缩短了暖机时间。

SH240-5
		标准规格	附件规格（并用油路）
底部行走部分	600mm履带	◎	◎
	700mm履带	●	●
	800mm履带	●	●
	底盘底板	●	●
	中心护板	◎	◎
	三重中心护板	●	●
大臂	5.85m加强型大臂	◎	◎
小臂	3.0m加强型小臂	◎	◎
	2.5m加强型小臂	●	●
	3.5m加强型小臂	●	●
附件配管	破碎锤油路	●	—
	并用油路	—	◎
	往复油路	●	—
	并用油路＋第二备用油路	—	●
	往复油路＋第二备用油路	●	—
驾驶室/室内装备	前护板（下侧，网眼）	●	●
	前护板（全护板，网眼）	●	●
	前护板（OPG1级）	●	●
	前护板（OPG2级）	●	●
	头部护板（FOPS2级）	●	●
	遮雨板	●	●
	顶部透明天窗（带遮阳）	●	●
	空气悬浮座椅（KAB座椅）	●	●
	驾驶室顶灯	●	●
其他	快速切换（2WAY)	●	●
	快速切换（4WAY）	●	●
	12V电源（DC-DC转换器）	●	●
	给油泵	●	●
	灭火器	●	●
	防盗器	●	●

主要装备

液压系统	安全装备	驾驶室/室内装备	其他
·SIH:S液压系统	·头部护板驾驶室	·倾斜式操纵箱机构	·新型EMS
·作业模式(SP模式、H模式、 A模式)	·后视镜(左右)	·换气加压全自动空调	·长使用寿命液压油
·自动/按键怠速	·后方逃生口	·除霜器	·照明2处(主机、动臂左侧)
·行走自动2速	·卷绕式安全带	·保温箱	·燃料过滤器(带水分离器)
·自动挖掘力量提升机构	·门锁操纵杆	·超防水操作席	·燃料粗虑器(带水分离器)
·防止小臂、大臂自然落下阀	·行走警告	·悬浮座椅	·空气虑清器
·小臂、大臂、铲斗再生电路	·防盗系统	·滑动式升降(无级调节功能)	·油封垫片
·旋转操纵杆联动刹车系统	·发动机室防火墙	·杯架	·铲斗调整机构
·备用阀	·风扇罩	·AM/FM收音机(带消音功能)	·大型工具箱
·高性能回油滤油器	·发动机紧急停止按钮	·时钟	·工具一套
		·报刊盒
		·小储物盒
		·地板栅格
		·臂枕靠枕&头部靠枕
		·烟灰缸&点烟器
		·室内照明灯(带延时熄灭功能)
		·挂衣钩
