| 型号 | YZ-A01 |
|---|---|
| 产地 | 上海 |
| 额定电压 | 220V |
| 外形尺寸 | 1550×650×1800mm |
| 执行质量标准 | 国标 |
| 品牌 | 百睿 |

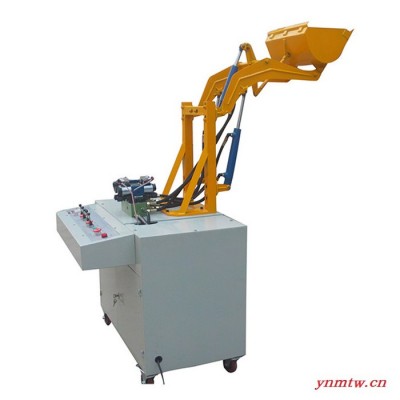

YZ-A01型液压装载机仿真实训台 一、实验项目 1、液压传动各元部件结构及工作原理观摩、拆装实验。 2、液压装载机械演示控制实验。 3、PLC软件仿真演示及控制实验。 4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。 二、实验内容 1、液压传动各部件结构及工作原理观摩、拆装实验
1）机械部件的测绘与分析； 2）液压控制系统原理的学习与分析。 2、液压装载机械演示控制实验
1）装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升； 2）卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降。
3 、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
三、性能与特点 1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、装载机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、装载机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数 机型号：M3P4H523 功率：1.5KW 转速：1420r/min
油泵型号vp12-08 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1550×650×1800mm
