| 产地 | 江苏无锡 |
|---|---|
| 产品用途 | 液压振动锤 |
| 工作压力 | 280 |
| 规格 | 2800*1500 |
| 认证 | ISO9001 |
| 销售方式 | 直销 |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 发货期限 | 3天 |
| 品牌 | 北奕 |
| 型号 | VH250 |
| 加工定制 | 是 |
| 挖掘机械大小 | 中型 |
| 锤头类型 | 挖掘机 |
| 打锤行程 | 9 |
北奕机械热线电话:13646180142
详细说明
打桩机产品介绍
打桩机产品优势
●可打拔钢板桩、水泥桩、钢轨桩、铁板、H钢、钢管
●打桩及拔桩间的作业转换快速
●拔桩时所需之拉力较其他系统少很多
●不会伤及钢管桩、钢板桩及钢轨桩的顶部或底部
●可经常地在建筑物附近工作也不会损坏建筑物本身
●由于作业安静且工期较短，有助于克服环保方面的问题
打桩机特色说明
液压马达驱动的转盘
齿轮内藏设计,有效避免脏污及碰撞,齿轮皆可更换,配合紧密,平稳耐用,十足可靠！通气口
确保齿轮箱内压力平衡，稳定排热。
采用高效能进口减振橡胶块
质量稳定，寿命长！
采用原装进口液压马达
效能加倍，品质超群！
精密油路系统
特殊针对打桩机功能及特性设计制造，有效提升打桩机的使用效能。
精心设计的电路控制盒
打桩机原理与工程应用范围

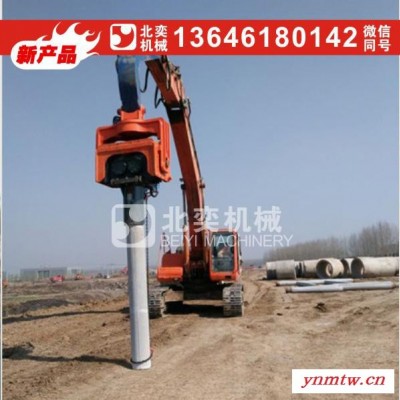

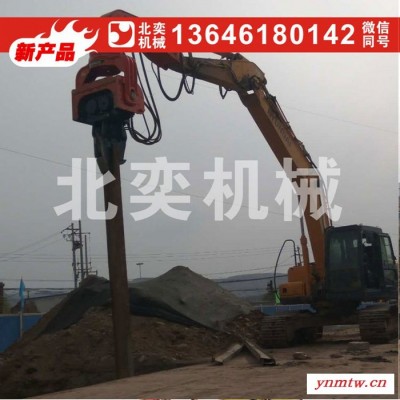

北奕高频液压振动打桩机，是运用振动式沉桩打拔桩，特别适用于市政、桥梁、围堰、建筑地基等中短桩工程。
打桩机操作原理:
1.系列高频液压振动打桩机内置两只偏心轴，采液压马达驱动，产生高速旋转及垂直激振力，透过减振橡胶块后，维持一定的振幅，能够应付各种类型的土质与打桩要求。
2.激振力是与偏心轴尺寸和振动次数平方成正比，北奕制作的偏心轴均经过详细计算与测试，能够兼顾强大的激振力和材料特性，不但能满足工作需要，同时保证了机械可靠度。
打桩机施工原理:
振动式沉拔桩锤是利用其高频振动，以高加速度振动桩身，将机械产生的垂直振动传给桩体，导致桩周围的土体结构因振动发生变化，强度降低。桩身周围土体液化，减少桩侧与土体的摩擦阻力，然后以挖机下压力、振动沉拔锤与桩身自重将桩沉入土中。拔桩时，在一边振动的情况下，以挖机上提力将桩拔起。打桩机械所需要的激振力要根据场地土层、土质、含水量及桩的种类、构造而综合确定。
振动法沉桩效率较其它工法为高，主要适用于钢板桩、钢管桩及长8m以内的细长混凝土预制桩。这种沉桩法最适用于砂土中作业，在黏土中效果较差，必须选用较大功率的机型。
打桩机工程应用范围：
·市政
·填海及桥梁
·围堰
·建筑地基
·高速铁路
·公路软地基处理
·码头工程
·深基坑支护
打桩机性能参数
| ITEM | UNIT | BY-VH250 | BY-VH330 | BY-VH350 | BY-VH450 |
| Eccentric moment 偏心力矩 | NM | 40 | 50 | 65 | 85 |
| Frequency 振频 | RPM | 2800 | 2800 | 2800 | 2800 |
| Excitation Force 激振力 | TON | 36 | 45 | 58 | 75 |
| Weight of main body 主机重量 | KG | 1500 | 2200 | 2800 | 3500 |
| Operating Pressure of oil system 液压系统操作压力 | BAR | 280 | 280 | 300 | 300 |
| Flow Demand for Hydraulic oil system 液压系统流量需求 | LPM | 155 | 168 | 210 | 255 |
| Excavator 适合挖掘机重量 | TON | 18-25 | 30-40 | 40-50 | 40-65 |
| Max pile length 最长可打桩长度 | M | 9 | 13 | 16 | 18 |
