| 挖掘机械种类 | 挖掘装载机 |
|---|---|
| 挖掘机械大小 | 大型 |
| 传动方式 | 机械式 |
| 铲斗容量 | 80（m3） |
| 发动机功率 | 22（kw） |
| 最大挖掘宽度 | ≥2300（mm） |
| 最大挖掘深度 | ≥600（mm） |
| 回转速度 | 65（rmp） |
| 爬坡能力 | 10（°） |
| 整车重量 | 4800±5%（kg） |
| 适用范围 | 通用 |
| 产品类型 | 全新 |
| 品牌 | 开山 |
| 型号 | ZWY-80/22.55L |
...........................................................................................................................................................................................................................................................................................................

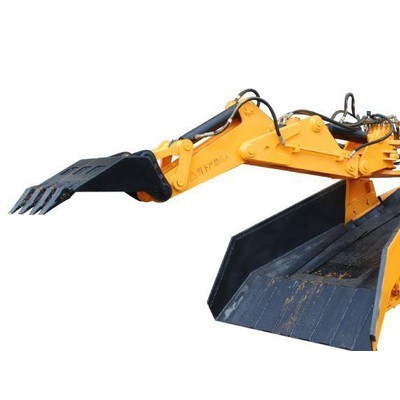

ZWY-80/22.55L煤矿用挖掘式装载机（俗名：扒碴机）主要用于修建铁路隧道、公路隧道、引水洞工程、矿山平巷、磷矿、煤矿等等金属非金属矿矿石采掘装车。适用于断面为2.2×2.4米以上的大中型巷道，功率大、装车速度快；结构简单、紧凑；人性化设计、便于维修；整体车身采用二氧化碳保护焊焊接；液压及电器原件全部采用名优产品，性能可靠。主要特点:
1.履带推进铲取岩石并通过铲斗将石料扒进自身的皮带输送机, 输送机从尾部将岩石卸入自卸农用车,矿车或其它转载设备上;
2.采用电动全液压传动，液压行走、挖掘采集、输送、装车四种功能，机构紧凑，推进力大，扒取范围广，可以全断面装岩，不留死角，不需人工辅助清理工作面；
3.先导阀控制，操作轻松简便，工作平稳无冲击，性能可靠，维修方便；本机具有良好的人性化设计，液压系统采用风冷，有座椅，有驾驶棚，极大地减轻了工人的劳动强度，工作轻便，动作举升定位准，运料速度快，具有安全、可靠、环保高效，
大量节省人力等特点，完全符合人机工程学.
产品使用环境条件:
a)断面为2.4×2.4米以上的巷道；
b)岩石的普氏硬度f小于12，块度小于等于400mm，松散密度不大于1.8t/m3；
c)海拔高度≤1000m。海拔1000m以上高原环境需进行特殊设计；
d)巷道环境为-5℃～+40℃，**大相对湿度≤90%（温度为25℃时）；
e)电压极限偏差为±5%，交流频率极限偏差为±1%；
f)巷道坡度≤10°。在大于10°隧道工作时需进行特殊设计或采取必要的措施；
g)装载机工作时周围的煤尘、甲烷**性气体含量应符合煤矿安全规程规定的安全含量。
ZWY-80/22.55L煤矿用挖掘式装载机 主要技术特征
型 号 检测项目 | ZWY-80/22.55L | ||
装载能力（m3/h） | 80 | ||
整机重量(kg) | 4800±5% | ||
**小转弯半径（m） | ≤3.5 | ||
离地间隙（㎜） | ≥220 | ||
挖掘宽度（㎜） | ≥2300 | ||
挖掘高度（mm） | ≥1900 | ||
挖取距离（mm） | ≥1550 | ||
卸载高度(mm) | ≥1580 | ||
挖掘深度(mm) | ≥600 | ||
装载宽度（mm） | ≥2300 | ||
爬坡能力(度) | 10° | ||
输送带带速（m/s） | ≥0.75 | ||
输送能力 （m³/h） | ≥80 | ||
主电机功率(kW) | 22 | ||
行走速度（m/s） | 0-1 | ||
履带平均接地比压 MPa | ≤0.1 | ||
额定工作压力(MPa) | 12.5±0.5 | ||
安全阀开启压力(MPa) | 13 | ||
电器 绝缘 | 三相 MΩ | ＞1.5 | |
相间 MΩ | ＞1.5 | ||
工作环境温度(度) | -5~+40 | ||
操纵方式 | 液控 | ||
散热方式 | 风冷 | ||
外形尺寸（mm） | 长 | 5900±50 | |
宽 | 1850±50 | ||
高 | 2000±50 | ||
