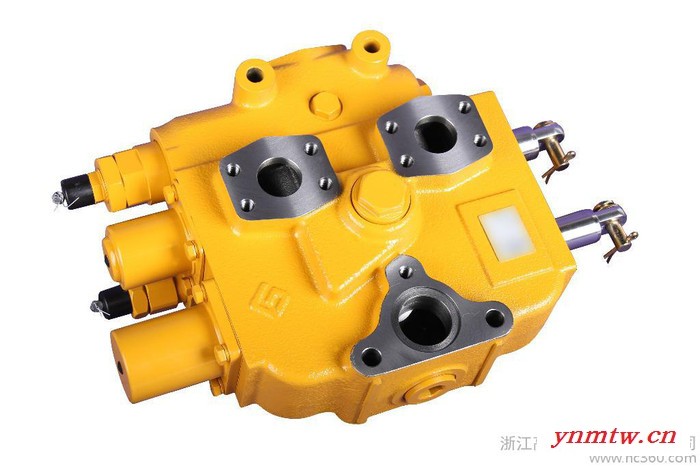

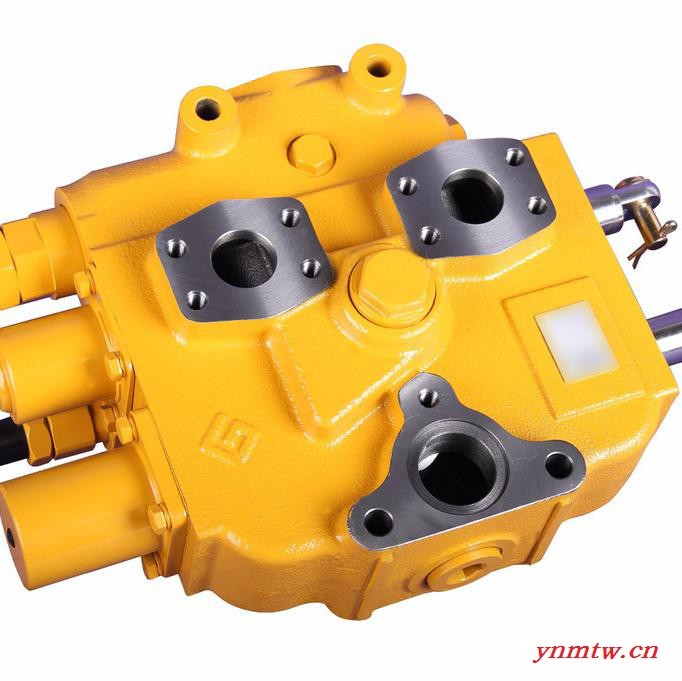

供应高宇GDF32多路阀，装载机配件

一、技术特点：

l  GDF32整体式手动多路换向阀系装载机工作液压系统中 DF整体式手动多路换向阀的深度改型产品，已申报国家实用新型专利，申请号 200620141069.7。其特点是压力等级高、操纵轻便、中位内泄漏小、通流能力大，有良好的微动性能及操控性能、相比 DF整体式手动多路换向阀制造成本增幅不大，安装尺寸不变，能在现行的国产装载机工作装置中直接安装使用，具有相当的推广价值。是一种具有自主知识产权且较高技术含量的创新产品。

l  将进油口单向阀外置在阀体中使得阀杆可以采用实心结构，阀杆刚度得以增强，弹性变形小，热容量得以提高使之热变形小，加之合理设计均压槽进而阀杆在高压大流量时不会出现液压卡紧；

l  阀杆采用实心结构，刚度好，形位精度高，可减少阀杆与阀体孔的配合间隙，同时阀杆直径缩小，从而可大幅度降低多路换向阀的内泄漏；

l  合理设计各节流槽使得多路换向阀有效调速区域变宽，操控微动特性好，在动臂快速下降时（此时动臂油缸大腔回流处于高压大流量）液动力对阀杆操控影响小；

l  结构的优化，可将压力等级由原来的16MPa提至20Mpa。

l  整体式结构，有二联、三联两种，供用户选择。

二、主要应用领域：

l  装载机

l  推土机

l  农用机械

l  清扫车

l  林业机械

l  物料搬运机械

l  市政车辆

l  其它专用机械

三、技术参数：

型号

GDF-32系列

公称压力                          MPa

20

主安全阀调压范围                   MPa

8～20

公称流量                        L / min

250

最大流量                        L / min

300

中位内泄漏                      ml/min

＜800

转斗阀杆换向回复力                 N

＜200

液压油：

符合DIN 51 524 标准的矿物质油（HL、HLP）

油液温度范围                        ℃

－20～80

粘度范围                         mm2/s

10～380

油液清洁度

油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级。

重量                                Kg

38
