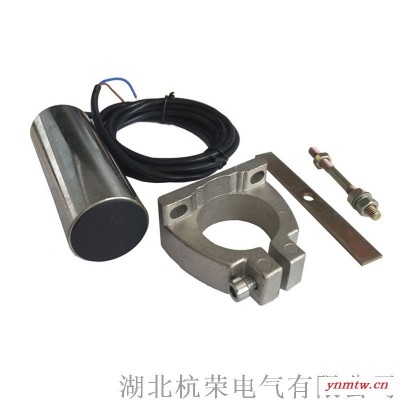

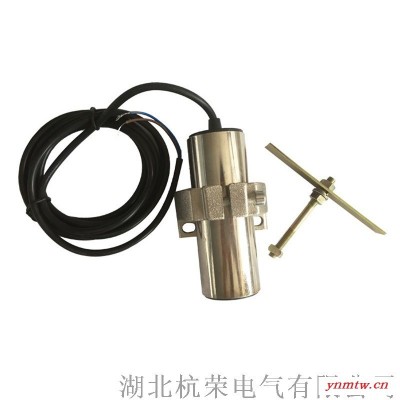

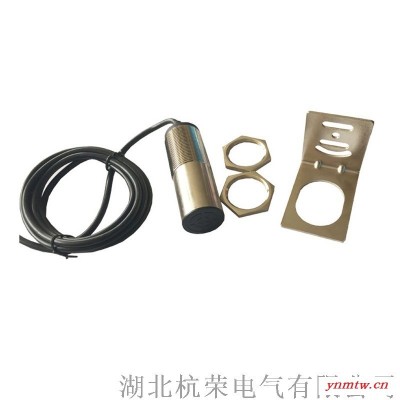

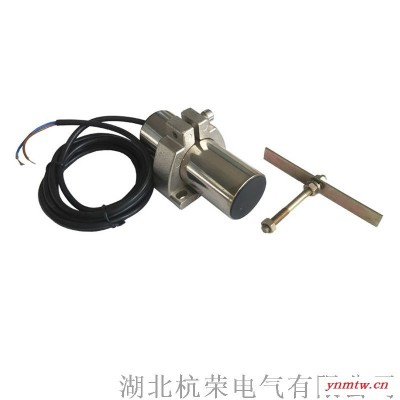

RD-III-A2下料器测速用旋转探测仪

RD-III-A2下料器测速用旋转探测仪

工作原理
1、旋转探测仪安装在被传动轴旁，被传动轴装有检测片。
2、当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。
3、旋转探测仪接收到检测片的均匀间隔脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合，交流接触器主触头闭合使电机转动。
4、当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，旋转探测仪将接收不到检测片的均匀间隔脉冲信号。
5、在工艺时间内（5秒）未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。

RD-III-A2下料器测速用旋转探测仪

安装说明
1、所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、等都应在其被传动处(机器尾端)进行安装。
2、机械安装工序，拆下端盖，在端盖钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架在轴头上钻Φ5.1孔，攻丝M6、深10-15mm

RD-III-A2下料器测速用旋转探测仪

特点
1、非接触式，无易损原件，使用寿命长；
2、密封性好，可防水、防尘，防凝露；
3、高强度了铝合金精密压铸外壳，抗压，抗冲击力强；
4、外壳经过烤漆喷塑处理，耐腐蚀性强；
5、一体式设计，安装方便，实用简单，两螺栓固定；
6、采用ARM单片机作为控制单元，反映速度快，误差小；
7、双排数码显示，LED指示灯显示，可现场观察与误会；
