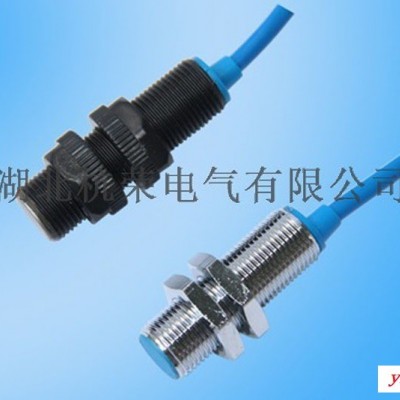

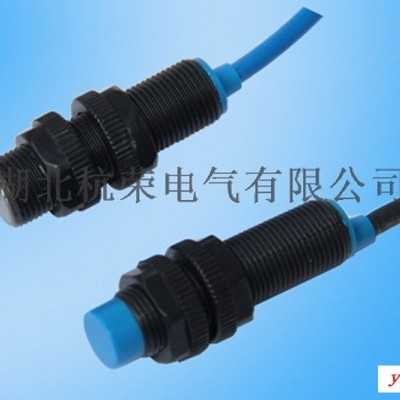

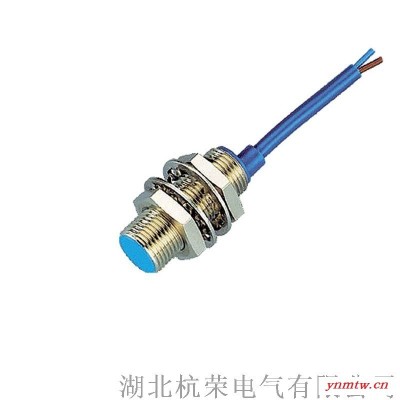

RD-H霍尔旋转探测仪

工作原理

RD-H霍尔旋转探测仪安装在被传动轴旁，被传动轴装有检测片。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。速度开关接收到检测片的均匀间隔脉冲信号，此时速度开关为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见电气接线图)交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，交直通用型速度开关将接收不到检测片的均匀间隔脉冲信号。在工艺 时间内(0.5~8秒)未接收到转动信号，速度开关将由闭合状态转为断开，中间继电器也断开，交流接触器断开，在0.5~8秒内及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。

RD-H霍尔旋转探测仪不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同的转速调整内部延时来达到保护设备的卡转、堵转、超载慢转、打滑、转动链（带）脱落，转动轴断裂等故障的目的。速度开关安装在被动轴上，它是通过装在被传动轴上的检测片，利用电磁感应的原理给速度开关均匀的脉冲信号，设备被动轴转动一圈要给速度开关两个脉冲信号，速度开关在单位时间里接收不到检测片发出的脉冲信号，速度开关则判定设备已出现卡转、堵转、超载慢转、打滑、转动链（带）脱落，转动轴断裂等故障，此时速度开关由闭合状态变为断开状态，而串接的中间继电器线圈也同时失电，继电器的触点出由常闭变为常开，从而发出baojing信号或与电机联锁直接停机，达到保护设备的目的。

RD-H霍尔旋转探测仪特性

1、启动时间和检测时间分开！为了避开设备在启动时转速缓慢而设计的（启动时间为10秒）！当设备正常运转后自动切换到检测时间设定（检测时间是人为设定0.5-10秒）！

2、宽电压设计24VDC-220VAC交直流两用！以适应不同场合的运用，需配置中间继电器24VDC-220VAC。

3、H2检测距离增大到10mm改进以往距离短不可靠的问题!!

RD-H霍尔旋转探测仪技术参数

售后服务

质保期：产品标准包装，自购买之日起,杭荣销售的产品非人为因素，质保一年，量大价优，湖北杭荣欢迎订购。

发货方式

协商：顺丰速运、申通快递、圆通快递、中通快递、天天快运、EMS邮政速运及公铁联运。

我们，zhuan业生产，标准产品,系统解决方案,非标定制,都在这里!

买不尽的便宜上不尽的当，一分价钱一分货，相信我们你的选择是对的！我们很开心随时为您服务！
