| 测量精度 | ±0.15% |
|---|---|
| 类型 | 煤矿自燃发火灾束管监测系统 |
| 适用范围 | 电子厂,无尘室,微生物检验,食品微生物分析,家具厂,工农业生产,电子电工行业 |
| 品牌 | 普瑞 |
| 型号 | JSG-8 |
| 加工定制 | 是 |
煤矿自燃发火灾束管监测系统
JSG8煤矿自然发火束管监测系统，是我公司研制的新一代监测预报井下自燃火灾的高科技产品。系统在微机控制下可将井下任意地点的气体，通过已敷设的束管连续不断的抽至井上气相色谱仪中进行分析，实现对CO、CO2、CH4、C2H4、C2H6、C2H2、O2、N2等气体含量的在线监测，其分析结果可实现正常检测报告、日报、月报、趋势分析等多种方式。束管监测时，数据自动保存并且自动备份。以便今后对监测点气体含量的变化趋势进行分析，预报煤炭自燃的趋势；预测预报发火点的温度变化。在不进行束管监测时，可在正常检测中进行手动进样的气体分析，直接输出分析报告和谱图，选择保存后会自动备份数据。该系统在矿井瓦斯等级鉴定，瓦斯监测仪的校验等方面提供了科学的依据。系统克服了束管红外线监测气体少、精度低、传感器元件需要经常更换，不能有效的对煤炭自燃趋势跟踪预报等缺点。是目前井下自燃火灾监测设备理想的更新换代产品。
设计依据《煤矿安全规程》新版
《煤矿安全装备基本要求》
GB/T14048.1－2000 低压开关设备和控制设备 总则
《软件开发规范》
《设备可靠性试验》（GB 5080.1～7）
《电气设备的抗干扰特性基本测量方法》（GB4859-84）
《煤矿通信、检测、控制用电工电子产品通用技术要求》MT 209-90
《性环境用防爆电气设备本质安全型电路和电气设备要求》
GB 9254-88 信息技术设备的无线电干扰极限和测量方法
GB/T 9813－2000 微型计算机通用规范
MT210－90 煤矿通信、检测、控制用电工电子产品基本试验方法
MT/T899－1999 煤矿用信息传输装置通用技术条件
MT/T 1007 矿用信息传输接口
系统整体设计 系统特点
本系统结合了色谱监测的高灵敏度，束管采样直接、无污染，微机控制、自动化程度高的优点，在运行过程中稳定、高效、操作简便。具体来说，有以下几个特点：
运行稳定，可靠性强
由于进入色谱分析仪中的气体直接通过束管在井下采样，气体不会受到任何其它人为因素的影响，能真实的反映井下采样地点的气体变化情况。用束管采样气体，通过粉尘过滤器和滤水器进行过滤，结构简单，不易发生故障，适应井下多尘、潮湿的环境，所以系统运行稳定，分析结果准确可靠。
操作简便
整个系统在微机控制下运行，显示器和控制柜均能动态的反映出当前束管检测的工组状态，操作人员可以方便的设置各种参数来满足不同的监测需要；全屏幕汉字编辑，操作非常简便。
工作效率高
系统可24小时连续进行采样与分析工作，不用人工下井采样，大大节省了人力、物力，降低检测人员的劳动强度。
检修方便
由于整个系统的控制、运行、分析部分均安装在地面室内，检修十分方便。
自动化程度高
操作人员设置好参数，启动束管检测后，系统进入自动状态，连续不断的进行采样、分析、保存备份检测结果，直到完成设定的次数或人工干预为止。
主要功能Ø 控制束管检测路数1-64路。
Ø 微机自动控制，7×24小时在线检测，实现无人值守；
Ø 设置参数自动保存，自动备份，每次进入系统均按上一次修改的新参数设置；
Ø 系统可实现人工采样检测、束管自动检测、检测结果的标定、分析、保存、检索、并打印结果；在束管检测下，系统将自动分析数据存入数据库，自动备份；
Ø 报表输出多样化，有正常检测报告、日报、月报、趋势分析报告、分析报告等；
Ø 趋势图分析绘出检测点各种含量的变化趋势，揭示检测点是否有向自燃、变化的趋势；
Ø 三角分析根据三角分析原理，详细显示检测结果与条件的关系；
Ø 具有气体含量超限三级报警功能，各路束管可单独设置报警值；
Ø 系统具有联网功能，实现分析数据的共享，便于领导和调度人员对井下气体的变化情况进行直接检测。
系统组成
JSG-8系统由井上、井下两部分组成。
井下部分：

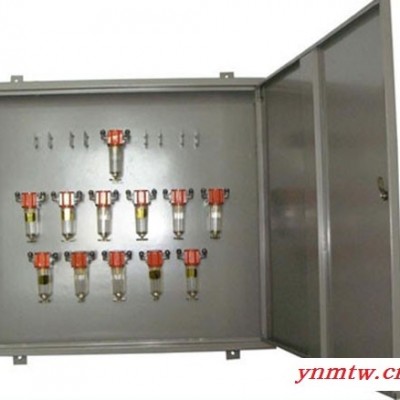

由粉尘过滤器、单管、束管、分路箱（含滤水器）等组成，其作用是运载井下气体至地面监控室。
井上部分：

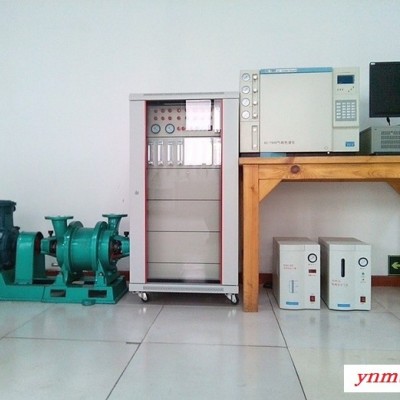

检测机房内设备有计算机（机内安装PCI控制器）、打印机、数据采集卡（A/D转换器）、高纯氢发生器、低噪声空气泵、气相色谱仪、采样控制柜等。
(1) 采样控制部分：由输出控制接口板、电磁阀驱动电路、自动进样器等组成，它们各自装在微机和控制柜内。其作用是按软件设置的顺序和时间将气体送入气相色谱仪中。
(2)气体分析部分：由气相色谱分析仪、专用输入输出接口、载气等部分组成。其作用是将气体进行分析并将输出信号送入数据采集接口板中，经A/D转换后由计算机再对数据进行处理。
(3)数据采集部分：由数据采集接口板、色谱工作站等组成，用以采集色谱仪传来的数据，并进行数据预处理。
(4)数据分析部分：系统分析软件可完成数据分析、图形显示、谱图检测、计算结果等。通过分析将采样数据形成分析报告及谱图。
(5)打印输出部分：由打印机及检测软件中的打印控制部分组成，用以输出所有的分析报告、图表等。
（6）数据分析功能：三角分析根据三角分析原理，详细显示检测结果与条件的关系；具有气体含量超限三级报警功能；
技术指标1.工作电压
1. a. 额定电压220V.AC，供电电压在±10% 之间波动时，设备能正常工作。
2. b. 谐波：不大于5%；
3. c. 频率：50Hz，允许偏差±5%；
2. 测量气体种类
CO、CO2、CH4、C2H4、C2H6、C2H2、O2、N2、H2
3.技术参数
1. 控制束管检测路数：16路(可扩充)
2. 运行时间：24小时连续循环检测或人工设定。
3. 分析气体成份:C0、C02、CH4、C2H4、C2H6、C2H2、O2、N2、H2.
4. 分析精度: C2H4、C2H6、C2H2.检知浓度:0.1×10-6(0.1 ppm)
5. 分析范围：1ppm~100%
4.环境要求
环境温度：（-10～40）℃；
相对湿度：≤98 %；
大气压力：80 kPa～110 kPa。
无破坏绝缘的腐蚀性气体的场所。
配置清单（仅供参考，根据实际情况配置）| 序号 | 设备名称 | 型号 | 单位 | 数量 | 主要技术要求 |
| 4. | 煤矿专用色谱仪 | GC-9280 | 台 | 1 | 氢焰，甲烷转化炉，六通阀自动进样 |
| 5. | 32位AD转换器 | JSG8-CMAD | 套 | 1 | AD数据信号转换 |
| 6. | 信号输出采集器 | JSG8-CMKZ | 套 | 1 | 信号采集转换 |
| 7. | 工控机 | 研华? | 台 | 1 | 工控机和液晶显示器 |
| 8. | 激光打印机 | HP A4 | 台 | 1 |
|
| 9. | 气体采样控制柜 | JSG8-CMKZG-16 | 台 | 1 | 气体预处理，流量控制和显示，1台进口采样泵等 |
| 10. | 数据处理工作站 | 束管专用 | 套 | 1 | 三角分析，显示检测结果与条件的关系；趋势图分析绘出检测点各种含量的变化趋势 |
| 11. | 束管监测数据 | JSG8-CMR | 套 | 1 | 报表输出多样化，有正常检测报告、日报、月报、趋势分析报告、分析报告等? |
| 采集系统 | |||||
| 12. | 净化稳压电源 | JJW-5KVA | 台 | 1 | 净化稳压电源 |
| 13. | 氢气发生器 | PRH-300 | 台 | 1 |
|
| 14. | 空气发生器 | PRA-2L | 台 | 1 | 高纯度压缩空气 |
| 15. | 束管抽气泵站 |
| 套 | 1 | 噪音低，不需要专用泵房，4台进口抽气泵 |
| 16. | 标准气体 | 8L | 瓶 | 1 | 含减压阀 |
| 17. | 束管 | PE-ZKW-8×1 ? | 根据实际情况? | ||
| 18. | 束管分路箱 |
| 个 |
| 束管分路使用 |
| 19. | 气水分离器 | KF | 个 |
| 束管管路除水 |
| 20. | 粉尘过滤器 | KF | 个 |
| 束管管路除尘 |
| 21. | 束管接头 | ￠8 | 只 |
|
|
| 22. | 随机工具 |
| 套 | 1? |
|
| 23. | 常用配件 |
| 套 | 1? |
|
售后服务 1.项目技术材料准备
本公司将提供客户以下技术材料：
1. 提供仪器说明书；
2. 提供主要仪器中文操作指南；
3. 项目系统装配图；
4. 所有仪器的出厂检验报告；
5. 标准气体的出厂检验报告；
6. 项目安装调试单；
7. 项目验收单；
8. 服务维修单；
1. 本公司提供免费技术交流、送货上门、安装调试、试运行、现场培训等服务。
2. 提供货物安装所需的材料及技术数据以及组装/维修所需工具。
3. 在接到客户要求开始安装的通知后，本公司立即安排合适的人员到现场进行安装和调试。
4. 本公司派出的安装指导人员具备相关的专业知识、技术水准、相应资质和能力，熟悉本项目所述货物的规格、技术指标及安装工艺，有足够能力安装和指导、调试本项目的货物并使之达到标准要求；
2.安装调试及试运行 3.售后服务客户服务支持中心
技术支持中心负责响应所维护区域的客户故障请求，由技术支持工程师负责按照故障处理流程，针对故障现象进行故障诊断，及时解决客户疑难问题。同时，各技术支持中心负责向客户提供系统管理与维护、设备更换及返修、软硬件升级服务等全方位的技术支持与售后维护。技术支持中心根据客户本身的系统运行状况、提供必要合理的服务方案。提供电话、传真、电子邮件、在线专家系统等多种服务方式和手段。
我们的技术支持方式：
●电话，传真，电子邮件
在一般情况下，用户通过电话、电子邮件和传真等方式，将所有遇到的问题报告给技术支持中心。技术支持中心在规定时间内给予答复。
技术服务电话：010-82428096
●在线专家帮助系统
我们提供WEB方式的在线支持帮助系统，可以进入我公司网络系统并从中得到产品和技术的新信息。用户通过授权，可以及时直接下载维护软件或文档，从而预防可能发生的设备故障。用户在填写问题表单后，对于常见问题用户可以立刻得到答案；对于非常见问题会及时转发到技术支持部，加以解决并通知客户，解决记录也会返回到帮助系统数据库。
E-MAIL：as01062397021@163.com
· ● 远程支持
一般的技术问题，支持中心的技术支持工程师将通过网络立即给予解决。
●现场服务
远程和在线专家帮助无效时根据客户要求48小时内赶到现场。
服务和支持承诺1） 软件的升级服务
我公司的操作软件免费升级，碣件升级我公司只提供建议，用户决定。
2）系统维护、故障诊断、故障解决
技术支持中心具有雄厚的技术实力和经验，可以为客户提供维护服务工作。客户所有的故障支持请求被记录、备案，并且问题解决的全过程均有“客户问题跟踪单”，以便保证服务质量，满足客户要求。
