试压泵压力变频系统，井下试压装置、输油管线压力大小调节、流量调节，压力变频控制器

试压泵压力变频系统，井下试压装置压力大小调节、流量调节，压力变频控制器

压力自控系统控制方式简介：

压力自控系统按照控制方式分类：

（1）机械式：

机械式分为三种：

**种是安全阀式：在压力测试系统中安装一套弹簧式安全阀，安全阀安装在压力输出源之后，单向阀之前，当测试压力达到安全阀的爆破设置压力时，安全阀打开，卸除继续增加的压力输出源，单向阀自动切断压力输出源和测试容器之间的压力。安全式由于成本的原因一般用于低压，压力一般不超过32Mpa。

第二种是溢流阀式：在压力测试系统中安装一套手动溢流阀，溢流阀安装在压力输出源之后，单向阀之前，当测试压力达到溢流阀设置压力时，溢流阀打开，卸除继续增加的压力输出源，单向阀自动切断压力输出源和测试容器之间的压力。由于手动溢流阀的通道比较大，只能控制大流量泵的压力输出，而且压力一般不超过100Mpa。另外由于是人工操作，控制精度比较低。

第三种是触点式：在压力测试系统中安装一套磁助式电接点压力表和电气控制箱，当测试压力达到设置压力时，当其与设定指针上的触头(一般为上限)相接触(一般为动断)的瞬时，致使电气控制箱中的电机电源得以断开，动力源停止工作，以达到自动控制。缺点是滞后性比较严重，一般是小流量泵采用，否则压力“过冲”现象比较严重，磁助式电接点压力表建议采用防震型，比较经久耐用一些，一般压力不超过160Mpa。

（2）电子式：

电子式分为两种：

**种是数显压力表：在压力测试系统中安装一套数显压力表和电气控制箱，当测试压力达到设置压力时，数显压力表输出一个信号指令致使电气控制箱中的电机电源得以断开，动力源停止工作，以达到自动控制。缺点是**性不是很高。

第二种是压力变送器：在压力测试系统中安装一套压力变送器和电气控制箱，当测试压力达到设置压力时，压力变送器输出一个信号指令致使电气控制箱中的电机电源得以断开，动力源停止工作，以达到自动控制。由于压力变送器可靠性和**性比较高，在压力自控系统常常被采用。缺点是压力变送器一般要与逻辑控制器一起使用，才能到达理想效果，成本相应比较高。

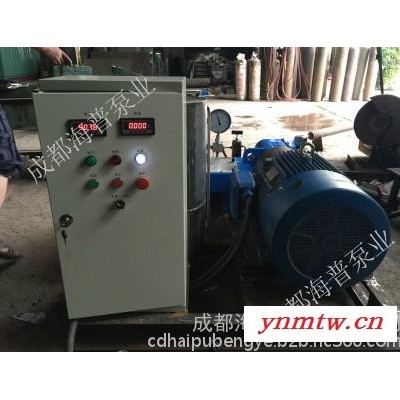

我公司针对被测容器大小不等，且被测容器又怕升压速度过快冲击的用户，专门设计研发了压力遥控自控变频变流量水压测试系统。该系统具有：压力自控；自动升压、保压、泄压；手动梯度升压；变频变流量等功能。

该系统在使用前，只需在电接点压力表上设定好上限压力值，在数显时间继电器上设置好需要保压的时间，然后按试压泵启动按钮,当被测容器大小不等时，操作人员可在试压过程中通过扭动变频器旋钮任意改变试压泵电机的转速，从而达到调节试压泵升压流量和升压时间的目的。

当压力达到试压事先设定的目标值时，系统会自动停止进入保压状态，当保压时间到设备会通过蜂鸣器报警然后自动泄压，试验用水直接回流到试压泵水箱。
