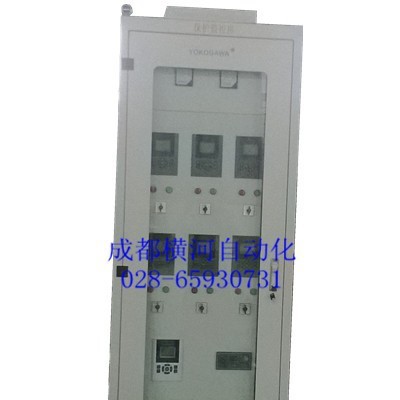

横河自动化定制水电站机组监控系统

一、特点

实现无人值守或少人值守；
设计有二套自动控制系统，一套手动控制系统，保证二次设备部分元器件有损坏时，能正常发电；
元器件选用成熟厂家的产品，可靠性高；
采用先进冗余设计，今后升级的低成本考虑；
提供完整的系统解决方案；
计算机**成熟、可靠，组态功能完善，监控画面动态效果，人机界面友好，可与调度中心接口；
能全面配套供应水电站的所有的一次设备和二次设备（包括水轮发电机、变压器、互感器、高低压开关柜、微机励磁系统、微机调速器、二次自动化所有设备和系统）；
二、功能

（1）保护功能

1. 发电机差动保护
2. 复合电压闭锁过流保护
3. 电流速断保护
4. 过电压保护
5. 定子100％接地保护
6. 转子一点接地与二点接地保护
7. 逆功率保护
8. 失磁保护
9. 过负荷报警
10. 零序过电压保护
11. 低电压保护
12. 高频、低频保护

（2）自动调节功能 ?自动开机 ?自动停机 ?微机同期并网 ?调有功 ?调无功 ? AGC ? AVC ?工况转换

（3）测控功能 ?遥控功能 ?遥测功能 ?遥信功能 ?遥调功能 ?遥视功能

三、技术参数

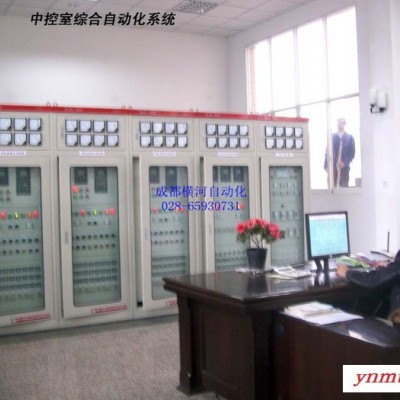

 1、上位机及网络系统 ：100Mbps / 1000Mbps 自适应以太网系统 ，星形以太网或环形以太网；

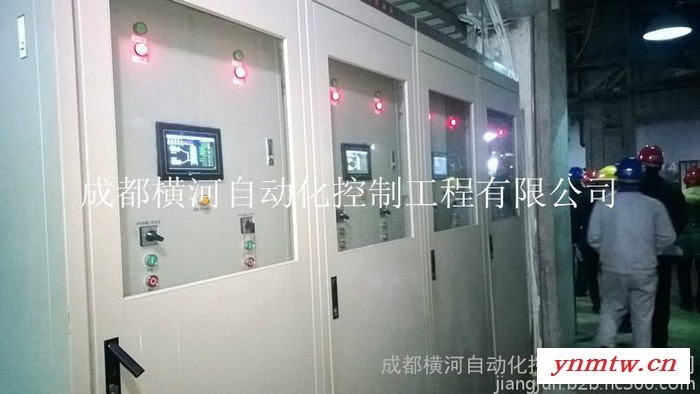

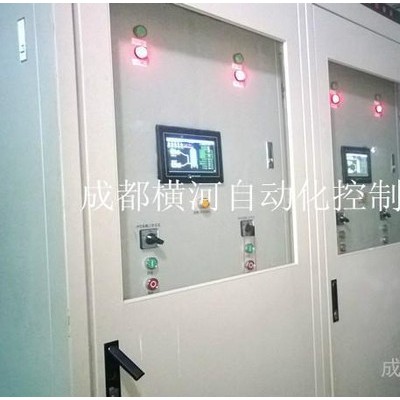

 2、水机自动化控制（LCU）屏 ：国际品牌PLC（法国施耐德、日本**、美国通用、德国西门子等）彩色触摸屏； |
 3、开关站及公用系统控制（LCU）屏 ：国际品牌PLC＋彩色触摸屏；

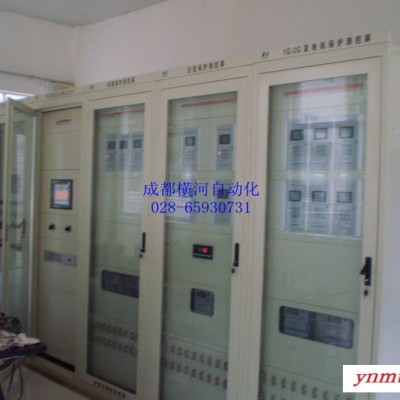

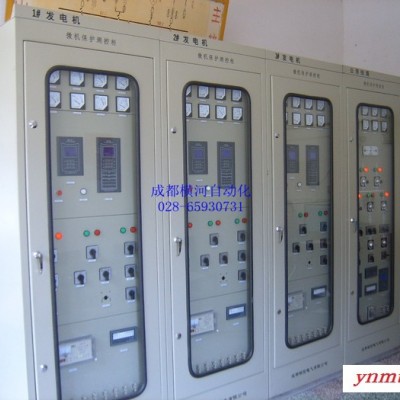

 4、发电机、变压器、线路等监控保护屏 ：以DSP芯片为CPU的微机保护单元；
 5、闸门控制（LCU）屏 ：国际品牌PLC＋彩色触摸屏；
 6、同期屏（含自动准同期及手动同期） ：微机同期装置加手动同期；

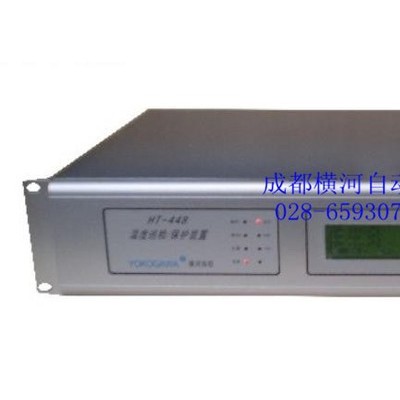

 7、测温制动屏 ：轴承单点测量和温度多点巡检，气刹或油刹制动；
 8、全电子式电度计量屏 ：RS485通讯接口；
 9、直流电源屏 ：高频开关电源模块N＋1的设计原则，直流馈线巡检，电池巡检；
 10、站用交流屏 ：双电源进线自动投切；

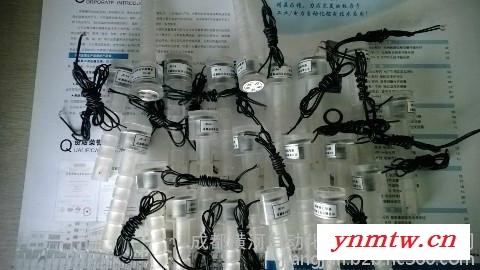

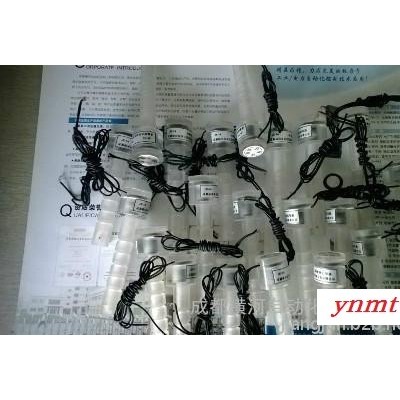

 11、高品质的水电站自动化元件；
 12、工业视频监视系统 ：采用数字化摄像头和以太网通讯技术；
 13、微机励磁系统；双微机调节自并励系统，大容量双桥自动均流；
 14、微机调速器 ：采用数字阀PWM调节技术，工作油压2.5Mpa～16Mpa。
