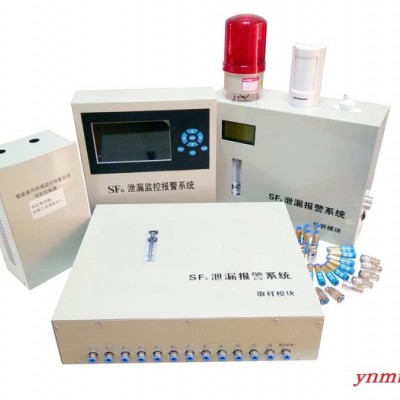

SF6定量泄漏报J系统（传统型）

n 产品概述

SF6泄漏报J系统主要应用在变电站内35KV SF6开关室及500KV、220KV、110KV GIS室，对SF6组合电器设备室环境中SF6气体泄漏情况和空气中含氧量进行实时监测。

当发生SF6气体泄漏时，由于SF6气体的密度是空气的5倍多，积累于低层空间，并造成局部缺氧，引起重大事故。本系统采用多组新型高灵敏度进口SF6-O2传感器及温、湿度传感器，当室内SF6及O2的浓度发生微小变化时，传感器立即能响应这一些变化，哪怕SF6浓度在10ppmv也能有效地监测。传感器监测的浓度变化量通过变送器，A/D模块、485通讯模块及单片机控制转换成485通讯数字信号，通过现场RS-485总线将信号送至主控制器内，由主控制器进行数据处理和存储，并判断是否报JING，启动风机及远程通讯等功能。

本系统至多可监控环境中64个监测点，也可采用多重主控单元组网控制，并与电站自动化系统进行通讯等功能。对室内SF6浓度、O2的浓度进行有效地监控，极大地提高了无人值守变电站运行的安全性，特别是对日常巡视和维护人员的人身安全得到可靠的保障。

n 功能及技术指标

系统分为三大模块：(1)、温湿度模块，主要完成各测量点温度和湿度的测量；(2)、SF6/O2变送器，主要完成SF6定量分析，O2定量分析(3)、主机及辅助功能模块，主要完成各模块协调工作，显示、报J、启动风机等功能。

2.1、温湿度模块

功能与参数：

温度显示范围：-20～+99℃

湿度显示范围：0～99%RH

2.2、SF6/O2变送器

功能与参数：

SF6检测范围：0～1500ppm，精度不低于50ppm，分辨率：1ppm

O2检测范围：0～25.0%误差：＜0.5%分辨率：0.1%

工作电源：185～250VAC，防浪泳和雷击功能；

自动加强跟踪可疑测量点功能，有效防止误报。

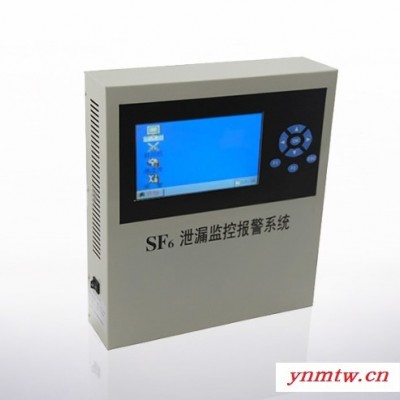

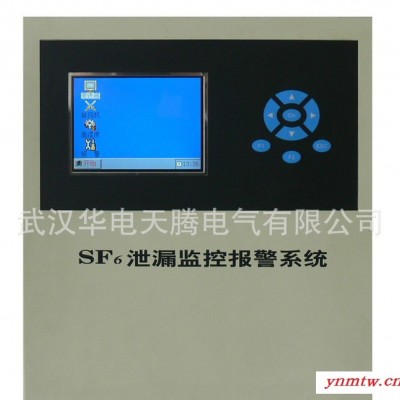

2.3、主机

（1）、功能：

◇环境中氧气含量监测显示功能。

◇环境中SF6气体含量监测显示功能。

◇环境中温、湿度监测显示功能。

◇缺氧报J功能。

◇SF6气体含量超标报J功能。

◇定时排风功能。

◇缺氧或SF6含量超标，强制排风功能。

◇人工强制排风功能。

◇上次排风显示功能。

◇实时显示各种参数功能。

◇历史资料查询功能。

◇支持远动系统遥测遥信.。

◇每天自动零点校准功能，自动克服漂移和误报。

◇巡检间隔用户可调。可疑检测点自动加强跟踪功能。

◇发生报警时，自动开启风机和声光报J。

◇用户可调整SF6、O2的报J参数

◇支持RTU遥测遥信功能。

◇海量报J数据记录存储功能,长寿命设计

◇超大彩屏液晶LCD显示，人性化操作界面。

◇宽工作电源设计185～250VAC，防浪泳和雷击功能。

◇人体感应，自动启动风机或语音系统

◇显示比较稳定，很好地解决了数据漂移地问题。

◇可选择与上位计算机连接，实现远程监控，并进行事件记录与历史事件记录。

（2）、技术指标：

★主机尺寸：280×327×76

★SF6浓度检测范围：0～1500ppm

SF6气体检测灵敏度：±5％设置值

★氧气浓度检测范围：0～25%

氧气测量精度：＜0.5%（0.4%，O2在21％）

★缺氧报JING阀值：18.0%（可调）

★温度显示范围：-20～99℃

★湿度显示范围：0～99%RH

★检测点：标准配置8点（可扩展到36点）。

★数据记录功能：报警事件自动记录，海量存储，自动更新。

★报警输出：继电器空接点输出，可与RTU相连，同时支持RS485报J输出。

★支持RTU远程启动风机功能。

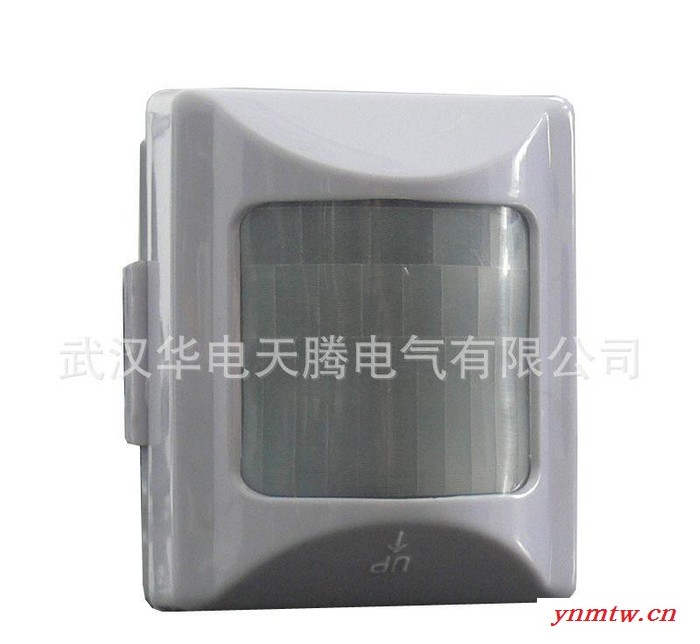

★支技红外人体检测，自动启动风机或语音提示。

★风机控制器：开关型：直接控制风机电源；脉冲型：与风机控制开关相连。可根据现场情况选配。

★风机启动支持多种模式：定时启动、报警启动、有人时自动启动、远程启动、手动启动等。

★主机多种形式：壁挂式、3U 19英寸标准机箱；仿windows界面，用户界面友好。

★通过RS485支持测量数据远传输出如：门口安装大型LED显示屏，远处立即看到测量参数和系统运行情况。(需用户另行选配)

2.4、风机控制器

◇外形尺寸：145×185×75

◇右侧航空接头连接电源和信号线。

◇背面双螺丝固定。

◇安装离地10cm处。

◇机分普通式、脉冲式（一般用于继电保护式的风机）
