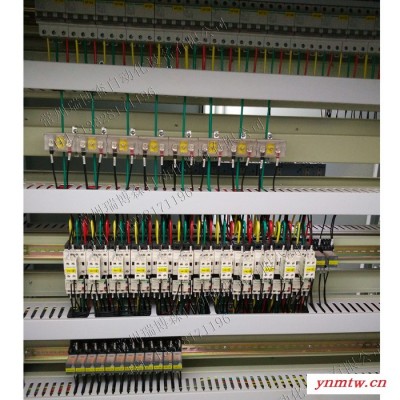

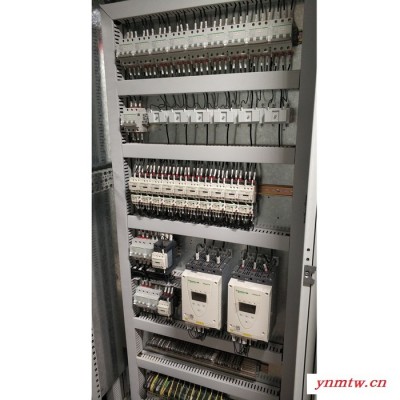

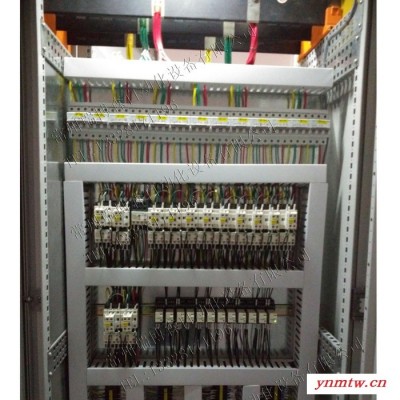

复合肥干法造粒控制系统电气控制柜

一、复合肥干法造粒控制系统

（1）产品及工艺介绍：

本系统用于复合肥干法制粒控制系统。工作流程：将存储在原料仓中的各种肥料按一定的比例（也可添加其他微量元素，如铁红等）通过计量皮带秤输送到搅拌机（根据物料的湿度可选择喷水处理），再由搅拌机输送至提升机，并进入造粒料仓，再由挤压造粒机挤压成形（片状，条状或块状），随后进入粗破碎环节。再由提升机输送至反击破碎机，再经过粗筛细筛的二次筛选（可根据工艺要求进行包膜操作，提高成品的外观和存储性能），将得到符合要求的不规则复合肥颗粒。

（2）整体控制系统特点介绍：

本自动化控制系统由工控机系统，电源系统，上位机系统，PLC处理系统，打印机，以及电气控制柜组成。系统生产全程自动完成，根据产量要求自动配料，并且可以对配料系统进行自动纠偏。所有的工艺流程和控制参数均可在上位机中设定与查看，整个工作流程一目了然。本系统具有自我诊断的功能，全程对所有设备的相关数据进行监控，如电机速度，电流，频率，压力等。如有相关数据超出工艺参数范围，系统将及时采取相关动作，并对操作人员进行相关的提示。所有重要数据均可进行记录与存储，可以按不同的时间进行查看。不同的操作人员拥有不同的操作和管理权限。

二、产品参数：

名称：电气控制柜              柜壳型号：GGD/仿威图       壳体防护：IP40/定制

额定电流：根据流程工艺        品牌：瑞博森               加工定制：是

软件类型：定制                用途：钾盐干法造粒系统

三、产品价格：1777.0

四、其他产品及项目：

如：三轴搬运系统（类似龙门架,X,Y,Z三轴）、点胶机控制系统，夹具定位机器人，自动焊接机器人（机台设备），车辆某零部件耐力测量系统，工业除尘系统，污水处理系统，恒压供水系统，全自动配料及肥料生产线，机器人码垛系统、DCS控制系统以及其他非标自动化机台的配套系统等。

上位机控制：

1）使用工业组态软件，如威纶，MCGS，组态王，WINCC等工业组态软件与下位机PLC或仪器仪表进行通讯或数据采集

2）使用LabView、C#、C++并配合SQL Server,MySQL,SQLITE等数据库,编写的上位机软件并能与下位机PLC或仪器仪表进行通讯，采集数据，监控等

项目中PLC品牌的运用

支持多种不同品牌的PLC，如 信捷PLC，三菱FX,Q,系列，台达PLC，西门子S7 200 SMART,S7 1200,S71500,S7 300等

仪器仪表的运用

支持多种不同型号品牌的仪器仪表的使用，如电流表，电压表，各种互感器，变送器，传感器器的数据采集与运用

变频器伺服驱动器的运用

多种品牌的变频器及伺服的运用，如西门子变频器，台达变频器，三菱变频器，ABB变频器或其他国产变频器等，伺服驱动器如三菱MR系列，西门子V90系列，安川等伺服的运用。

视觉检测与运动控制

利用工业相机（如Basler、HIKVISION等）采集图片，结合计算机编程语言（LabView、C#、C++）和相关视觉算法，可对图相进行定位操作，缺陷检测、测量等，并能引导运行控制系统或执行机构进行相关的操作。

工业手机APP及物联网的运用

首先将控制现场的数据，如PLC,仪表等数据，上传至云服务器，并利用计算机开发语言开发手机APP，支持安卓手机（Android系统），苹果手机（IOS系统），实现远程查看各种相关数据，设备运行状态等相关信息。
