KJF2000N矿井安全生产综合监控系统

KJF2000N矿井安全生产综合监控系统

一、系统概述

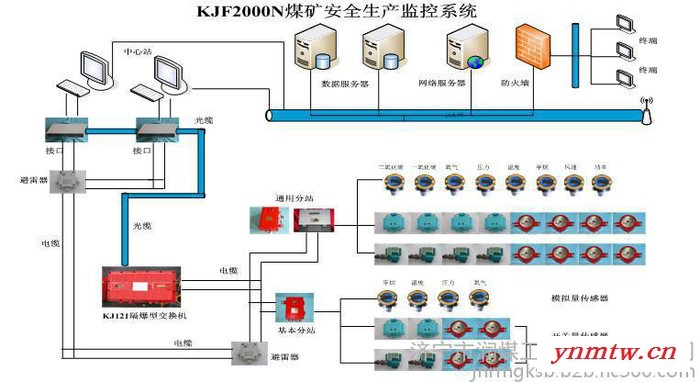

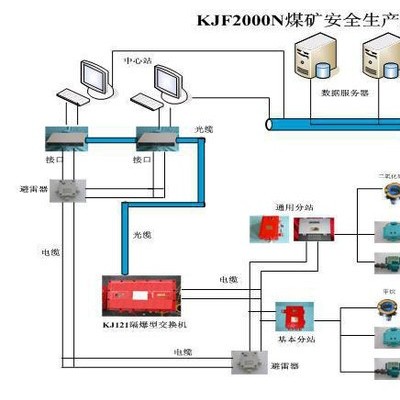

    KJF2000N监控系统由地面中心站、数据通信接口装置、通讯电缆、井下交换机、井下PLC、井下各类型分站、井下供电电源和本安电源、各种矿用传感器和矿用机电控制设备以及矿井安全生产综合监测**等组成。该系统具备环境监控、皮带火灾监控、瓦斯抽放泵房监控、采空区自然发火预测、电力监测、水泵无人值守监控、综采工作面集控和生产监控等功能。

二、系统特点

    1.采用开放式Microsoft SQL数据库结构，数据库开放、公开、共享，不同系统之间可互访数据。

    2.有别于传统的监测监控系统和生产监控、调度系统，系统采用先进的GIS技术、网络通讯技术和数据库技术，可配置专用火灾预测预报、煤自燃发火预测、瓦斯突出预测和通风系统优化决策等软件包。

    3.终端与中心站界面一致，免修改性。

    4.信息传输可靠。

    5.监控分站高度智能化。

    6.监控分站多样性。

    7.安电源的可靠性和通用性。

三、技术参数

    1.模拟量输入传输处理误差应不大于1.0%。

    2.累计量输入传输处理误差应不大于1.0%。

    3.系统**大巡检周期不大于30s，并应满足监控要求。

    4.控制时间应不大于系统**大巡检周期。异地控制时间应不大于2倍的系统**大巡检周期。甲烷超限断电及甲烷风电闭锁的控制执行时间应不大于2s。

    5.存储时间：甲烷、温度、风速、负压**等重要测点的实时监测值存盘记录应保存7d以上。模拟量统计值、报警/解除报警时刻及状态、断电/复电时刻及状态、馈电异常报警时刻及状态、局部通风机、风筒、主要通风机、风门等状态及变化时刻、瓦斯抽采（放）量等累计量值、设备故障/恢复正常工作时刻及状态等记录应保存1年以上。当主机发生故障时，丢失上述信息的时间长度应不大于5min。

    6.调出整幅画面85％的响应时间应不大于2s，其余画面应不大于5s。

    7.传感器及执行器至分站之间的**大传输距离2km；分站至传输接口之间**大传输距离15km。

    8.系统允许接入的分站数量为64台。

    9.值班人员每日24小时内应时时刻刻观察工作主机的操作界面，即时发现工作主机的故障，立即手动更换接线至已通电待用的备用主机，使备用主机投入正常工作，其间花费时间应不大于5min。

    10.传输性能

     10.1分站与数据通信接口的传输

     a）分站与数据通信接口的传输口：1路；

     b）分站与数据通信接口的传输方式：主从、异步、半双工、FSK；

     c）分站与数据通信接口的传输速率：1200bps；

     d）分站与数据通信接口的**大传输距离：15km；

     e）通信信号参数：峰-峰值电压1V ~10V，峰值电流：≤20mA；

     10.2数据通信接口与计算机的传输

     a）数据通信接口与计算机的传输口：2路；

     b）数据通信接口与计算机的传输方式：主从、异步、半双工、RS232；

     c）数据通信接口与计算机的传输速率：2400bps；

     d）数据通信接口计算机的的**大传输距离：5m。

     e）通信信号参数：峰-峰值电压5V ~25V，峰值电流：≤20mA ；

    11.系统供电：

    地面供电电源AC220V，50HZ，中心站供电电压在AC220V±10%之间；

    井下供电电源AC380V/660V/1140，50HZ，允许电压波动范围75%～110%；
