空调监控系统 空调机组PLC控制柜

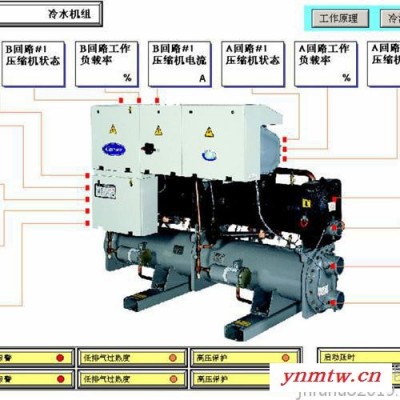

一、空调制冷机组监控

显示参数

设定参数

操作功能

附加功能

① 留言板功能
② 定时启停机组功能
③ 恢复出厂设定功能
④ 附带与联接BMS系统的RS-485通信接口

---监测冷冻水总供回水温度及总回水流量。

---监测冷冻水总压力差值。

---监测冷却水总回水温度。

---监测冷却塔供水温度。膨胀水箱、补水箱高、低液位报警。

---监测冷冻机组、冷冻水泵、冷却塔风扇及冷却水泵运行状态并记录累计运行时间。

---监测冷冻机组水流状态。

---调节冷冻水旁通阀开度，监测冷冻水、冷却水电动蝶阀、冷却塔电动蝶阀的开关。

 ---冷冻机组、冷冻水泵、冷却塔风扇及冷却水泵启停控制。

 ---控制冷冻机组、冷却水及冷冻水电动阀门开关。

 ---为了达到各冷却塔水位平衡及节省能源，控制冷却塔电动阀门开关。

冷水机组群控策略

在启动冷水机组之前系统将自动检查与冷水机组配套的设备（冷冻水泵、冷却水泵、冷却塔、阀门等）的状态，并按照固定的顺序一一启动，如果所有的配套设备都正常启动，系统将启动冷水机组；如果有设备启动失败（如机组阀门、冷冻水泵或冷却水泵），控制系统将自动选择启动其他冷水机组及相应的配套设备，启动的顺序及相关的控制同上。关机时的顺序正好相反，先关闭冷水机组，再关闭辅助配套设备。
连锁控制：
A、 开机程序：冷却塔碟阀→冷却塔风机→冷却水碟阀→ 冷却水泵 → 冷冻水蝶阀 → 冷冻水泵 → 冷水机组
B、 停机程序：冷水机组（延时）→ 冷冻水泵 → 冷冻水蝶阀 → 冷却水泵→冷却水蝶阀→冷却塔风机→ 冷却塔蝶阀

机组运行控制
     - 运行台数控制。由冷冻水路的温差和流量计算实际制冷量来控制机组的压缩机运行台数，达到节能和维护机组的目的。
     - 平衡运行时间。累计机组的运行时间，尽量平衡各机组的使用时间。
     - 可选的控制方式。系统分为集中控制和单台控制两种模式（集中控制模式已介绍），在某些时候不方便或者因故障不能使用集中控制模式时，可进入单台控制模式下控制机组的运行。

冷冻水泵和旁通阀的控制
     - 根据供回水压差，进行变频控制，调节冷冻水泵的转速和控制泵的启停台数。
     - 当变频控制调节无法满足系统需要时，启用旁通阀控制其开度。

冷却水泵和冷却塔风机的控制
     - 根据冷却水路的温差来控制冷却水泵和冷却塔风机。

系统提供OPC通讯协议可连接楼宇自控系统
     - 本系统可以提供OPC标准的通讯协议,从而使该系统自动纳入BAS系统。
     - 通过楼控系统可以监测到冷水机组及相关设备的运行数据、状况及报警信息。

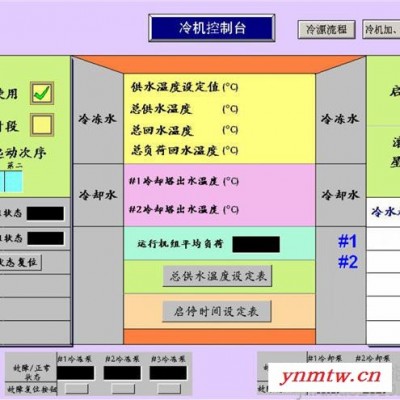

中央控制站
     - 中央控制站有着良好的人机界面显示，机组运行状况以彩色动态图形显示。
     - 中央控制站提供历史数据和实时数据查询功能，并提供强大的报表功能，方便打印、分析。
     - 中央控制站记录各种参数、状态、报警等实时信息。
     - 累计机组及各水泵的运行时间，定时开列设备保养及维修清单。

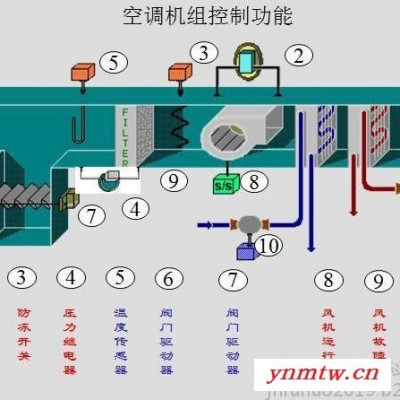

三、空调未端设备监控

监控功能：
          -监测送回风或室内温度、湿度。
          -由风压差开关测量风机两侧压差，监视风机运行状态，常即报警，并记录风机累计运行时间。
          -监测风机故障报警。
          -由风压差开关测量空气过滤器两侧压差，压差超过设定值时报警，尽快进行维护工作。
          -风机启停控制。
          -根据设定温度值调节冷、热水阀门开度。
          -控制新风阀门开度。

控制方案：
    -空调机，新风阀门，冷水阀门联锁动作。
    -空调机可按时间启停。
    -空调机启动顺序为：打开新风阀门，启动风机，确认风机运行，调 节冷水阀门控制送风温度。
    -空调机停止顺序为：关闭冷水阀门，，停止风机，关闭新风 阀门。
    -通过安装的温度传感器,测量出风温度，充分利用风量，节约能源。夏季、冬季工况时，室外温度值远高于或低于新风温度值时，新风风门按**小换气次数决定**小开度，与风机同步开启，在保证室内空气的卫生标准的前提下地节约能源。在过渡季节时，调整风门预设开度，利用室外空气的焓值。
