地下管廊综合监控系统解决方案 城市管廊工程气体检测系统

?地下管廊综合监控系统严格依据GB50838-2015城市综合管廊工程技术规范设计，以监控为主的规范化监控平台，全面提升地下综合管廊监控机构的业务效能和质量，系统全面支持环境监控、设备自控联动、数据上传、数据存储、数据报表、远程推送报警等客户化管理。

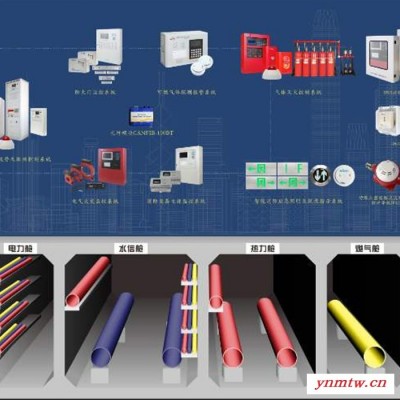

        1、监控功能：在地下综合管廊放置气体检测仪表、液位仪表、温湿度仪表等各种传感器，通过控制主机将各种信号采集、存储、自控、上传，实现对地下综合管廊的环境监控。

        2、数据存储功能：在监控中心装有数据服务器，采用磁盘阵列方式提高数据的安全存储、可扩充能力，方便监控人员随时查看监测数据。

        3、监控报警功能：监控中心监测到数据异常时，会及时弹出提醒窗口，并且根据事件重要程度会分别推送给不同的手机APP客户端，或以短信的方式通知给负责人员，提高报警的时效性。

        4、手机APP功能：手机APP客户端具有远程数据查看、实时将定位坐标上报、事件照片上传等功能，同时还可以接收监控中心推送的报警数据，以及下发的调度命令、任务确认和复查等信息，而且还可以通过近距离通信技术将控制主机的运行参数读取到手机APP中进行存储，待手机有网络时，再将运行参数通过4G网络上传至监控中心。

        1、采集自控系统：控制器通过采集气体探测器、温湿度仪表、液位仪表、风机状态、水泵状态、按钮开关、门禁系统等，经过CPU逻辑运算，按照设定参数自动对外设进行控制，并且将采集到的数据主动上传到数据服务器，达到实时同步，并驱动LED显示屏，实时显示该区域环境参数，及时提醒是否适合人员进入该场所。

        当控制器所处防火分区发生事故时，不但能够将数据主动上传到监控服务器，而且还能将数据分发给相邻的防火分区，使相邻防火分区按照设定参数自动打开或关闭风机、排水泵等设备，使管廊运作更加安全可靠。

        2、光纤环网传输：为了提高数据传输的可靠性，我们采用进口网管型交换机组成光纤环网，该交换机具有网络自愈时间短、设置简单、灵活组网、链路冗余切换等特点，并能够通过网络监控程序，实时查看网络运行状态，从而保证网络的正常高效运行。

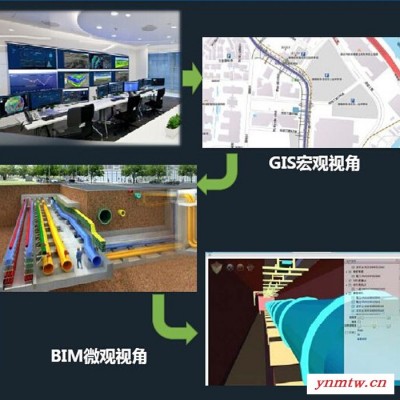

        3、数据监控系统：数据监控系统主要有数据服务器、电视墙、中央监控服务器、电脑客户端、手机APP等部分组成。数据服务器主要将现场仪表的数据采集过来并存储在磁盘阵列中，供其他设备随时调用数据；中央监控服务器从数据服务器中调用过来监控数据实时显示在电视墙上，并实时与设定值比较，当数据偏离正常值时，驱动声光报警装置，并向手机APP端推送报警数据，并且手机APP可以在任何时间任意地方随时查看监控数据。

        4、视频监控系统：网络摄像机通过网络将管廊内部实时图像传递给监控服务器，监控服务器采用磁盘阵列存储图像数据，运用循环录像技术，始终存储新进的监控数据。监控视频数据不少于30天。

        该视频监控系统能够对任意一个通道进行检索回放，回放支持正常播放、快速播放、画面暂停等。

        3.环境检测

        a.气体检测仪表

        智能模块化探测器为自然扩散方式检测气体浓度，采用进口传感，具有极好的灵敏度和出色的重复性；LED数码管实时显示泄漏气体的浓度值，超过预设报警点立即启动声光报警信号或驱动排风系统；国际标准4-20mA信号和标准RS485 Modbus数字信号；仪器采用嵌入式微控制技术，操作简单，功能齐全，可靠性高，整机性能居国内先进水平。

        该探测器具有性能好、运行稳定可靠、安装维护方便、测量气体种类齐全等特点，极大的满足了工业现场安全监测对设备高可靠稳定运行和测量气体种类多样化的要求；已广泛应用于地下综合管廊、石油、化工、冶金、炼化、燃气输配、生化医药及水处理等行业。

        具有以下特点：

        ◆ 标准三线制4~20mA电流信号或标准RS485 Modbus数字信号，兼容现有报警控制单元或DCS(集散控制系统)

        ◆ 适合工厂应用的LED现场显示（可选液晶显示）

        ◆ 传感器故障自动识别并现场显示，同时输出相应故障电流信号

        ◆ 温度数字自动跟踪补偿，保证测量准确性

        ◆ 标准三按键实现单人单点现场维护

        ◆ 现场两级光报警，继电器输出（外接声光报警器或驱动排风等外设设备）

        ◆ 防爆等级达到Exd ⅡC T6 Gb

        ◆ 防护等级达到IP68

        ◆ 使用传利201120430684.0的模块化设计，任意模块可随意更换，新的传感器模块插入后，无需标定设置，自动识别，维护极为方便

        ◆ 红外遥控和按键双重方式设定参数

        ◆ 传感器具有寿命长、抗中毒等特点

        b.温湿度检测仪表

        为了保证地下管廊内管道的安全以及走线的安全，可利用温湿度监控系统对地下管廊的环境进行监测，通过对环境参数指标的分析来确定地下管廊内是否处于正常且安全的环境状态。将监测采集的数据传输到监控平台，当温湿度出现异常情况，系统会及时发出声光报警信号，以提醒值班人员进行检查和处理。

        c.液位仪表

        投入式液位变送器（气体导压式，用于高温、腐蚀性液体、污水等）的传感器部分与信号处理电路在变送器内部，由投入液体内的集气筒内的气体与介质接触，通过导气管将压力传递给传感器，避免了传感器与被测介质的直接接触，适应于高温强腐蚀性等场合，有效地解决了高温、腐蚀液体以及污水液位测量的难题。它特别适合于高温、腐蚀性液体和污水的测量。

        主要特点:

        （1）. 传感器不接触被测介质，可靠性高

        （2）. 独特的转换电路，性能稳定

        （3）. 过电压反极性保护

       （ 4）. 零位满度现场可调节

        （5）. 稳定性好，漂移量小于0.2%FS/年

        d.安防监控系统

        安防系统主要由视频监控、门禁和入侵检测等子系统组成。

        视频监控系统包含IP摄像头部分、信号传输部分、中央控制显示部分、数字图像检索回放部分以及数据存储、IP承载网等。监控服务器存储数字图像数据，供客户端随时检索回放监控数据，

        智能门禁系统包含**、控制器、电锁等。在管廊出入口设置智能门禁控制系统。当巡查人员在闸门外出示经过授权的感应卡，经**识别确认身份后，控制器驱动打开电锁放行，并记录进门时间；当使用者离开所控房间时，在门内触按放行开关，控制器驱动打开电锁放行，并记录出门时间。

        在投料口及机械通风口安装红外防入侵探头，一旦有非法入侵，数据经过系统自动识别、判断后通过环网传送给监控中心，显示屏上会显示出入侵的区段及进出人数，并及时记录入侵的时间、地点，同时通过报警设备发出报警信号。

        e.应急通话系统

        本电话机可与大部分模拟或数字电话程控交换机兼容。适用用于各种工作环境下的语音通讯，并可在公共通讯网络或专网上实现点对点（单键）通话。适用于地下综合管廊、高速公路客户中心、火车站、机场、码头、银行、住宅小区,体育馆,商场等场所，方便拨打应急电话。

        产品特点：

        （1）、一键拨号

        （2）、来电闪灯提示

        （3）、通话时间限制

        （4）、自动开机, 自动挂机

        （5）、高防水、防尘性能，全SUS304不锈钢机壳

        功能介绍:

         （1）、自动拨号功能：按下紧急按钮，3~5秒钟后将自动为您接拨到指定号码。

         （2）、切换监控画面：一旦按下紧急按钮，本机产生一个开关量信号，监控主机会将画面切换至紧急呼叫位置。

         （3）、来电闪灯提示：电话呼入时，高亮度LED开始闪烁，提示有电话进来。

         （4）、通话时间限制：电话一接通自动开始7分钟计时，时间到本机自动挂机。防止长时间通话占用线路资源（为出厂预置功能）。

         （5）、自动挂机：主叫挂机后，本机检测到忙音信号，自动挂机。

        f.水泵、排风自动控制

        根据GB50838-2015《城市综合管廊工程技术规范》要求，正常状态下排风设备应能定时启动排风，事故状态下应加大排风频次，并通知相邻分区启动排风，火灾状态下本分区及相邻分区应立即关闭排风。

控制主机通过采集放置在管廊内部的液位传感器，判断水位是否超标，当达到设定值时，应启动排水泵，将水排入集水池，从而保证设备安全运行。

        g.LED显示系统

        由于管廊内部环境复杂，在需要人员进入维护时，不知道内部情况下，贸然进入会危及人员安全，我公司为此开发了数据实时更新的LED显示系统，该系统主要由硬件、软件、网络工程三大类组成。硬件由LED控制卡、声光报警器、显示屏体、Modbus仪表或控制主机等组成；软件可以根据客户要求，定制各类显示效果及仪表数量的软件；通讯接口支持RS485。

        该系统采用工业级芯片，使用在各种复杂环境下，提供7*24小时不间断实时更新显示，功能齐全，性能稳定，故障率低，广泛用于地下综合管廊、仪表数据信息实时显示、设备运行监控实时显示、工业车间生产状况实时显示、电子称重量实时显示。

        在管廊出入口放置LED显示屏，实时显示内部环境参数，并根据设定参数提示是否适宜人员进入，这样**可以避免发生危险。该系统采用LED冷光源显示，具有功耗低，发热量小等特点，并具有人体感应功能，当没有人员靠近时，屏幕处于待机状态以降低功耗，一旦检测到人员靠近，立刻启动显示。
