程煤电动叉车 自动堆高机 1.5吨手动液压堆高车

电动堆高车叉车的产品参数：

载 重： 1500kg

载荷中心： 600mm

门架起升高度：2500mm

下降后货叉距地高度：90mm

转弯半径：1530mm

货叉尺寸：1150*160*70mm

货叉外宽：560mm

货叉内宽：240mm

制动方式：电磁制动

驱 动 轮：Φ250*80mm

驱动电机：1.2kw

提升电机：2.2kw

蓄电池（电压/容量）：24v/210AH

自 重： 850kg

 电动堆高车叉车的特点及用途：

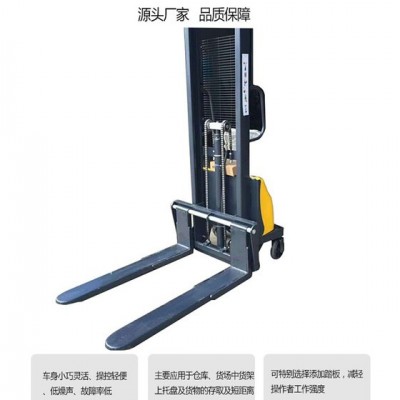

1、车身小巧灵活、操控轻便、低燥声、无污染、故障率低

2、特殊轧制工艺制造的型钢门架、坚固

3、欧洲原装进口力功率和驱动轮，液压油缸设计，即保证了操作者有宽阔的视野，也保证了起升系统的作业稳定性，确保货物。

4、配大容量牵引电池，确保充一次电连续工作6小时以上。

5、可特别选择添加踏板，减轻操作者工作强度

6、主要应用于仓库、货场中货架上托盘及货物的存取及短距离运输
7、 开式的后盖结构，方便维修，维修者可以直接接触到所有零件，节省维修时间。
8、各种吨位的选择，适用于标准托盘的堆垛，堆垛高度可达5米。使用空间要求小，起升高度高，不需配备司机，是货架密集型仓库的堆垛车辆，偏置驱动系统设计，超大平衡轮设计，即保证了整车稳定性，又减少驱动轮磨损指数。

 电动堆高车叉车的产品说明：

 1、动力强劲，轻松省力，载荷1.5吨，满足大部分企业的货物搬运需求；坚固耐用，稳定的部套件，保证整车经久耐用；

2、外形靓丽，美观，半包外型设计，简约而不简单，整车美观大气；结构精致，细节出色，内外部结构设计精湛，每个细节都精益求精；维护方便，模块化生产，易拆装维护；

3、体积小巧，节省空间，尺寸小巧，在很小的通道亦能顺利通行；灵活方便，车型轻巧灵活，操作极其方便；经济节能，性价比极高，60AH免维护电瓶；

产品型号对应参数

电动堆高车的结构特点：

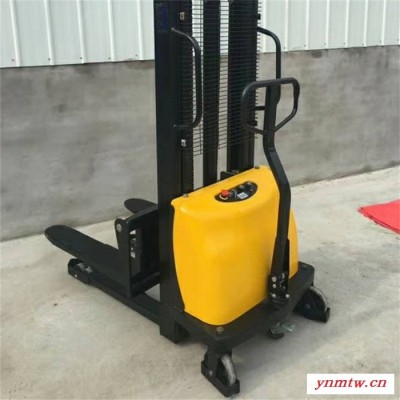

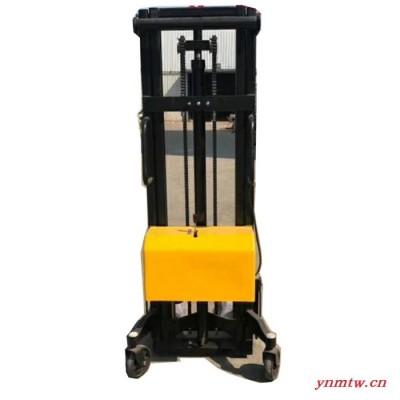

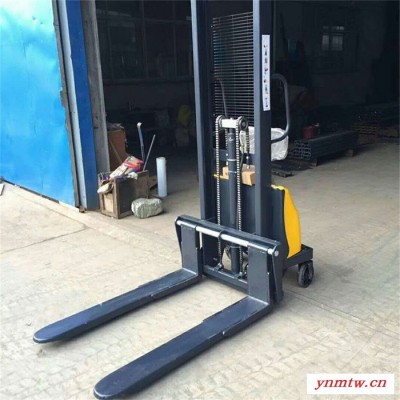

本电动堆高车是人力行走及电动液压提升相结合。整体设计具有噪音低、压力高、外形美观、结构小巧、操作简单优点。随车配备随车充电器组成一体，非常方便实用。行走转弯时，利用手拖把下边转的机构带动转弯，转向轻松方便。当起重堆垛时，用门架上的操作手把能随意的把物体堆放到指定的地方。物体提升时由小型液压泵工作使提升油缸工作。

电动堆高车的液压部分使用保养：

液压站需1-2年左右更换一次液压油，清洗吸油滤网，液压油采用20#-40#机械油或液压油，但请勿将各种不同牌号的油液混合使用。同时液压油缸应注意保持柱塞杆不受损伤，如出现举力不足或漏洞，应更换密封件和防尘圈等。

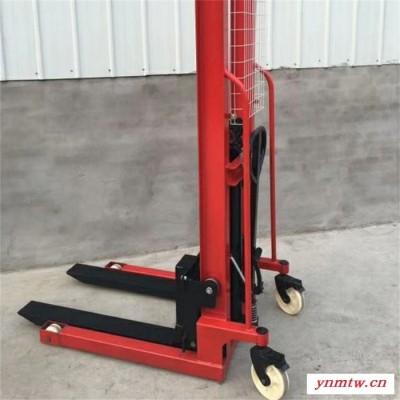

手动型叉车使用说明书

升高3m产品载重：2000kg

产品升高:3000mm,货叉长度1100mm，货又调节宽度：320-965mm货叉低高度90mm

长*宽*高，1750*1000*1600mm,框架材料c型钢:120*50*8mm

电机大小:1.6kw，电瓶容量：12V120Ah

操纵规则

工作前检查半电动堆垛车转向系统、前后轮、液压系统、需电池容量等各零部件状况是否完好，并做好记录。

1、未通过培训或没有被相关机构认可的人员，请不要使用半电动堆

2、仔细阅读半电动堆染车的载荷曲线，了解维垛车的装卸能力、装卸重量，确保承载货物不能超过大承载量。

3、车体周边不得加装影响操纵和视线的物品。

4、如果您不知道控制操纵杆及相关开关的作用，先不要动作，待看清标贴后，了解牌纵规程后才能拨动各类操纵开关。

5、如有电缆、管道裸露在地面上，半电动堆垛车不要在上面行驶），一团是适人—在格艺或有—好危检的环境下使用。

6、不要在软土地面、高低不平的地面和开口在5cm以上的沟上经过，严禁在不知承载能力的平台、脚手架上工作。

7、在装运物品时，注意托盘及货架的牢固程度，请不将重物放在已经损坏的货架上；托盘及货物的重心应放置在两个货叉的中心位置，以防托盘或货物发生倾覆。

8、当货物抬升到300毫米以上时请勿移动堆垛车，当货物运输或升降时，所有人员需远离货叉600毫米。

9、经常检查蓄电池，确保电解液位的高度、电解质的密度规定，严禁用自来水做添加液。如液位高度不够，电解质密度偏大应回注适量的蒸馏水；必须在远离火源、干燥通风处进行充电。

10、使用前检查前、后轮螺丝的紧固度和各连接部件螺丝的调整。保

11、不得在货叉上载人，货叉升降时禁止任何人站在货叉下或穿过花

12、检查后轮制动的完好性及制动器能否正常工作。

13、半电动堆垛车停止作业时应停放在硬实平坦的地面，踩下后轮制动，并将货又放置到叉腿上，关掉电源。半电动堆垛车的使用

1、行驶

车辆行驶前应检查刹车的工作状态，双手握住操纵手柄，用力使车辆慢慢向工作货物行驶，如果要停车，可用脚利制动，使车辆停车。

（1）在货车低位的情况下与货架保持垂直小心接近货架，确认叉腿能顺利进入到货架下面；

（2）升起货叉到达要求的高度，慢慢移动到待卸盘处，同时确何货叉顺利进入货盘并且使货物处在货叉的位置上；

（3）提升货叉直到货盘从货架上被抬起；

（4）在通道中慢慢后退；

（5）缓慢放低货物同时确保货叉在降低过程中不接触障碍物，将货注意：货物升起过程中，转向和刹车操作必须缓慢、小心。

地：项物并起远

（1）保持装载货物的货叉处于低位小心接近货

（2燃升保物到保想平面的上苏。好真茶，

（3慢慢向前移动，当货物处在货架上方时停止，在这个点上放下货盘并注意货又不给货物底下的货架施力，确保货物处在位置；

（4）级慢回退并确保货盘处于牢固的位置；

（5）放低货叉到堆垛车可以行驶的位置退出。

4.设施

（1）主开关：电源主开关

（2）脚利制动：可靠的停车制动

（3）压补阀：控制下降速度

（4溢流阀：控制装载量

（5）防护网：保护驾驶员

5、禁止事项

（1）禁止酒后操作半电动堆高车

（2）禁止超载、货物堆叠不均匀、平坦

（3）禁止路跨操作

（4）禁止停放在坡道或台阶上

半电动维垛车行驶前要降下货叉，除堆操货物以外不要提升货叉，当有其他人员和物体在工作区域时；当货物挡住视线时；当行驶于狭窄通道时；以上情况下应确保有足够的空间供半电动堆垛车和货物通过

半电动堆垛车的维护

1、日常检查和维书是日就体和的单生，如 使用半电动堆垛车前要进行日常的维护操作。忽略日常维护会减小半电动堆操车的和稳定性能。如果在检查中发现任何问题应

（1）检查泵站系统的液压管路、软管和接头是否漏洞及损坏；如有漏洞现象及时排除并检查油箱储油量，低于油面必须添加清洁的液压油。

（2）检查轮子是否有损坏，制动器工作是否正常；

（3）检在若电池的液面，如有必要请加注适量的蒸馏水。正负极接步生卫不着热和红化我免，加有诸及时搭紧媒丝和更换接线柱。

（4）接上电源，通过提升和下降货叉测试提升液压系统的工作情况；

（5）检查车辆的清洁情况，特别注意是否有碎步、纤维等阻塞车轮或轴承；

（6）检查链条寄链接部件是否正常，工作结束后，货又应放置于低位置

2、周维护

（1）检查和清理电池线缆的连接处

（2）清洁电池，如有必要可以用温水或低浓度的苏打水清洗电池，清洗完毕后小心晾干电池

（3）烧在柔站油箱内的液面，如有必要进行添加；

（4）检查半电动堆高车的标牌和标签是否固定牢靠、字迹是否清晰；

（5）如有必要，对托盘车进行清洗。

注意：小心，雨天禁止在室外使用，不要将水溅在电气设备上

3、月维护

（1）检查及用机油或润滑脂润滑所有活动部件；

（2）检查油缸有无渗漏现象或变形；

（3）检查制动块的磨损情况；

（4）检查前轮及平衡轮的磨损情况；

（5）检查门架及货又的倾斜度平整度及工作情况；

4、蓄电池的充电

蓄电池是半电动堆利车里重要的部件之一，正确的充电及维护大大增加着电油的使用寿命。

（1）当蓄电池两端的电压低于10.5V时应及时充电；内置式充电器直接将插头拉出于220V单相电源接通，查看指示灯是否正常，如无异常待充电结束切断电源即可使用。

（2）充电时应检查电池电解液，如不足请及时补充蒸馏水；

（3）充电环境应通风并远离火源；

（4）如长时间不使用半电动堆染车，应将蓄电池充满电放置，并保证每周至置。并保证每周至少充由两小时，

（5）充电时常电池两端的高电压不应超过15V；

（6）充电时不得使用半电动堆高车

建议用户签订一份定期进行检查和维护服务的协议。只有的维护才能确保半电动堆垛车的无故障运行。

如果您将每次维护工作记录下来，将会使维护工作变得更加容易。

警告：不得对车辆进行任何有损其结构或性能的改动、改装，维修所需零部件务必向你的经销商或工厂维修中心订购，只有使用原厂；才能确保你的车辆正常的工作。

为确保您购买到正确的备件，订单中应包括以下内容：

（1） 半电动堆垛车的型号；

（2） 半电动堆垛车的序列号

（3） 零件名称（按分解图所列的序号及名称）

（4） 订购的零件数量

上述（1)、（2）两条在随车手册或托盘车上的铭牌上可以查到。

上述（3）、（4）两条在随车手册中可以查到。有害废弃物的处理

更换的液压系统和齿轮用油、蓄电池都是有害废物，因此必须进行处理。托盘车本身不是有害废物并可以被循环使用。

控制面板

1、电量表：显示蓄电池的电压，当其电压低于10.5V，就必须立即停止使用，进行充电。

2、急停开关：按下此开关将关闭电源，拉开此开关将接通电源，遇到紧急情况时可用于急停。

3、泵站操纵杆：该操纵杆货叉的升降，向上推货叉上升，向下拉，货又下降。上、下拉的距离多少可以调整升降速度。

4、充电插座：充电线的电源线插头放臀的位臀。

5、充电指示表：反应蓄电池充电器的充电状况。
