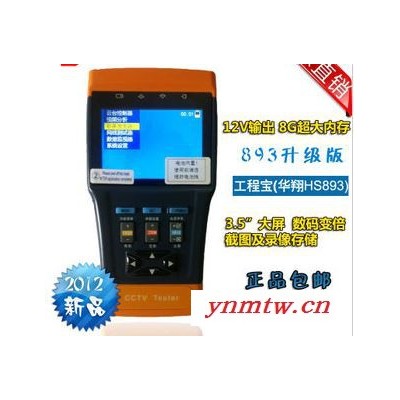

工程宝Stest-893升级 视频监控测试仪HS893 视频

              工程宝 视频 测试仪N系列 HS893

3.5英寸高清大屏幕，中文全功能版

    工程宝HS893，是华翔安防为视频监控工程现场安装、维护所使用的专业测试工具。具有视频显示、PTZ控制、DC12V电源输出、测试、条发生器、RS485数据捕捉、网线测试、数码变倍，截图及录像等功能。

产品最新升级：

1、屏幕升级：屏幕分辨率高，支持高线数摄像头 ：3.5英寸 高清晰LCD显示屏，480*RGB*320（HVGA）分辨率，64K色；

2、功能升级：支持视频数码放大：视频输入图像可以局部放大，看清图像细节；

3、创新升级：支持视频截图及录像。

  · 中文操作介面，菜单友好、简洁、美观、易用

· LCD显示屏的亮度、对比度、色彩饱和度可调

· LCD显示屏 的背光亮度可调

· NTSC，PAL自动识别，自动适应 ，视频制式显示

· 视频信号衰减测量，测试视频信号电平是否衰减

· DC12V 1A电源输出，为摄像机提供应急电源

· 音频测试，测试前端拾音器的音频信号

· 图像发生器（七制式可切换视频测试信号发生器），输出全球七种制式的彩条图像

· 云台续转测试，测试云台连续转动是否正常 new

· 低功耗，工作时间长达11小时

· PTZ控制协议代码捕捉和显示

· 支持Pelco-D、Pelco-P、SAMSUNG等 三十三种控制协议

· 可调用快球的菜单，对其进行设置及复位

· 支持RS232和RS485接口，速率可调150-19200bps

· 网线测试功能 （真正测试2线和2线以上的各种接法，并显示测试编号）

· 电池电量图型化实时显示，直接简洁

· 可直接充电，可使用外接电源

· 有自动省电（低功耗模式）功能，使用时间更长

· 简单易用，操作者几乎可免培训迅速上手

1． 3.5英寸 大屏幕高清显示，显示摄像机图像

HS893视频测试仪， 采用了3.5英寸大屏幕高清数字LCD监视器， 显示区域更广更清晰，更加直观方便地显示出摄像机图像效果。

LCD监视器亮度、对比度、色彩饱和度可调， 背光亮度可调适合野外施工和维护。

2．视频信号强度测量

HS893视频测试仪，新增了视频信号强度测量，测试视频信号是否衰减或过高。视频信号由于视频线缆过长会造成信号衰减，视频信号的衰减会造成图像暗淡，降低图像动态范围；如视频信号过强，会造成虚影，降低图像的清晰度。HS91的视频信号测量功能，实时显示视频信号的电平值，如果超出范围，仪器的屏幕会有提示信息显示。

3．多制式图像发生器发送彩色条，检测传输通道

HS893可通过视频OUT端口，发送多种制式（PAL，NTSC）彩色图型条，图型条有：白、黄、青、绿、粉、红、蓝、黑共八种颜色，通过 中心的监视器是否接收到彩色图型条来判断视频通道是否正常传输，同时，通过 中心接收到的彩色图型条，可以判断是否因为传输有衰减或干扰造成颜色偏差。该设备也可由视频OUT端口发送彩色图案，同时在IN端口接收并显示，适合视频传输的现场检测，如视频光端机、视频线缆等。

4．12V电源输出，为摄像机供电

HS893视频测试仪专门为摄像机的供电而设计了12V 1A的电源输出端口，为摄像机提供临时的供电。主要应用于一些摄像机的现场演示和测试，同时，对于一些需要安装摄像机的场地，因为项目实施之前现场没有电源，必须找到临时的电源为摄像机供电，HS893的供电输出就发挥了必要的作用。

5．音频测试功能，测试前端音频设备的声音是否正常

HS893视频测试仪的音频测试功能，可以对视频前端的拾音器等音频设备进行测试。

6．球机或解码器PTZ控制

HS893视频测试仪内置Pelco-D/P，SAMSUNG，Panasonic等二十多种PTZ控制协议，通过自身的RS485或RS232接口，用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦、光圈大小。

7．预置位的设置、调用及球机参数的设置

HS893视频测试仪支持云台预置和调用功能，将球机将当前状态下云台的水平角度、倾斜角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。

HS893视频测试仪能通过预置位调用快球的主菜单，编辑球机各项参数。

8．RS485地址扫描功能，协助工程师查找快球的地址

HS893视频测试仪独特的地址扫描功能，可以快速协助工程师查找快球的地址。维护工程对于一些需要维护的快球，有可能不知道快球的地址，如果要拆下快球来检查，工作量比较大。HS893独立的扫描功能，可以帮助工程师查找球机的地址。

9．UTP网线测试

HS893独特的网线测试功能，通过仪表上的UTP Cable Test测试端口，可以测试出各种网线的连接方式（任意两线或两线以上），甚至视频 工程的各种RJ45连接，都可以快速、准确显示出来。简单、方便、实用。

HS893也是布线工程的分线器，它除了显示UTP网线的连接方式，同时也显示了网线编号，工程师能够准确的判断并标记该网线的始端和末端位置，从而在繁杂的网线堆中快速理顺网线连接。

10．数据捕捉功能

仪表可通过RS485/RS232接口捕捉键盘或DVR发过来的控制协议代码，检验 中心机房发送过来的PTZ控制命令数据是否能正常收到，验证RS485/RS232数据传输。

11．聚合物锂电池和DC 5V外接电源供电，电池电量图型实时显示

采用大容量聚合物锂电池供电，更加安全可靠，性能更加稳定。充电时间短，电池充电时间4小时，而仪表连续工作长达15个小时。　

12．中英文菜单，操作简单

         中、英文操作介面，两种语言可选，仪表的操作菜单友好、简洁、美观、易用。

产品型号

HS893  893升级版

视频信号测试

视频制式

NTSC/PAL自动适应

视频信号

1Vpp

显示屏幕

3.5寸LCD   480*RGB*320(HVGA)分辨率，64K色

显示屏调整

LCD显示屏的亮度、对比度、色彩饱和度可调，背光亮度可调

视频输入/输出

1路Video IN BNC输入，1路Video OUT BNC输出

视频分析

信号强度测量

测量视频信号电平范围，显示异常信息

视频数码放大

支持“适屏”“1X”“2X”“4X”四种倍数

云台控制测试

通讯接口

可同时支持RS232/RS485/RS422总线

通讯协议

兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多种协议

波特率

150，300，600，1200，2400，4800，9600，19200bps

12V电源输出

电源输出

输出12V 1A直流电源，为摄像机提供临时工作电源

音频测试

音频测试

输入一路音频信号，测试声音是否正常

视频截图、录像

视频截图

支持将当前视频截图为JPG图片

视频录像

支持将当前视频录像为avi格式

彩色图像发生器

视频信号发生器

通过视频OUT端口，发送PAL/NTSC多制式彩色图型条视频测试信号，支持七种模式。

UTP网线测试

网线测试

测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号

协议代码捕捉

协议代码捕捉

可接收、显示控制设备发出的RS485/RS232/RS422协议代码数据

电  源

外接电源

DC 5V（2A）

电池供电

内置3.7V聚合物锂电池，容量3000mAh

充    电

充电3-4小时,一次充电完成可正常使用11小时

省电功能

低功耗，自动待机省电功能，电池电量图标实时显示

系统参数

操作设置

中文、英文OSD菜单，可选

自动待机

关闭/5-60分钟

键盘声音

开启/关闭

工作环境及规格

工作温度

-30℃---+70℃

工作湿度

30%-90%

外形尺寸

170mm x 99mm x 48mm / 293g
