KJ379（B）型矿井安全监测监控系统

一、概述

   KJ379（B）型煤矿安全监控系统的设计、制造按照AQ6201-2006《煤矿安全监控系统通用技术要求》等相关标准执行，完全符合**的相关标准要求。该系统不仅能够准确、及时地反映井下环境参数，达到对灾害的早期预测，对事故进行必要的处理，而且还能及时为生产调度提供各种设备的运行状况，进而有效地指挥生产。

二、用途

    本系统具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制功能等，用于监测甲烷浓度**浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制。

三、特点

1、技术先进、多种组合方式

    该系统实现井下传输信道合一、全矿范围内各类煤矿监控系统组网管理、与局域网网络联网、与远程终端通过公用电话网联接等，大幅度减少信道与设备投资。

2、系统软件功能强大

    a.可与具有标准接口（如RS232、RS485等采用标准协议）的设备进行无缝连接，也可与采用非标准接口的其它监控设备通过协议转换接于系统之中；具有丰富的组态、画面编辑及报表（数据图）生成功能；

    b.支持数据、开关量状态的模拟盘显示，图形、曲线、数据的大屏幕或多屏显示；

    c.对所有监测数据和重要操作事件均采用数据库保存，用户可根据需要自行设定保存期限，为用户二次开发和事件的追溯提供良好的条件；

    d.各种操作（包括测点定义、参数设置、图形生成、报表制作、数据浏览等）不影响系统的传输，保证系统的监测实时性；

    e.具有强大的数据采集功能和先进的数据处理技术，每隔5min形成模拟量传感器的**大**小及平均值记录，随时统计各分站的通信、供电、报警、断电和复电状态、机电设备开停和运行状态；

    f.报警与控制功能完备：具有中心站程控或手动强行控制异地断电，分站和传感器**地断电及分站区域断电功能；具有声光、语音报警、报警联动及通过程控调度通信网对井下局部或全矿井进行语音广播报警等多种类型的报警功能；

    g.具有传输故障、设备故障、供/断电状况和软件运行故障等的自诊断功能，还具有远程维护功能。

3、系统兼容性能好、保护原有设备投资

    该系统可与其它煤矿安全监测监控系统保持兼容。

4、传输网络简单、可靠

    采用标准网络传输协议，传输速率高，传输误码率低于10-8，传输距离长。

5、分站自主性、适应性强

    a.由分站、传感器及执行器组成的工作单元可独立工作，当中心站与分站失去联系时，分站具有风电瓦斯闭锁功能；

    b.分站可显示所接传感器类型、实时参数、开/停传感器状态；

    c.红外遥控设定修改传感器类型、报警值、断电值等参数；

    d.模拟量端口与开关量端口可互换，可按需增加某类端口的数量，支持多种标准或非标准信号制式，如电压、电流、频率和触点信号等。

6、 系统配置灵活：用户可以根据煤矿的实际情况，灵活地进行配置，做到量身定制，但必须符合AQ1029-2007《煤矿安全监控系统及检测仪器使用管理规范》的要求。

四、技术参数

    1、系统容量：64个分站；

    2、分站容量：16路，开关量和模拟量互换；

    3、巡检周期：小于30s；

    4、通讯方式:主从式、半双工、双极性、RS485；

    5、传输速率：1200bps；

    6、传输距离：不小于20km；

    7、量化误差：小于0.5%；

    8、误码率：10-8；

    9、井下供电：AC660V/380V/127V/36V，50Hz。

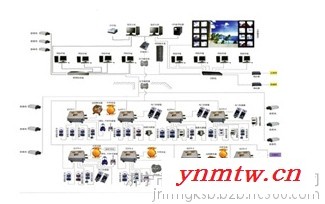

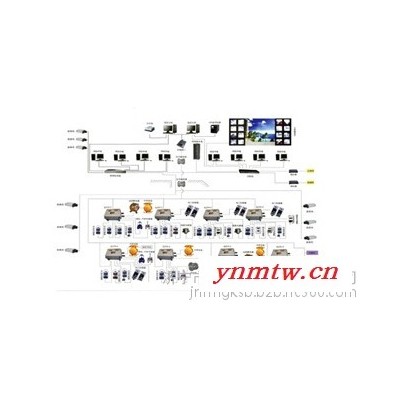

五、系统组成

    系统主要由地面中心站主机、数据传输接口、避雷器、监控分站、电源箱、执行器（含断电器、声光报警器）、电缆、接线盒以及各种传感器和**组成。
