智能节水灌溉自动监测控制系统 智能灌溉检测系统

【根据客户所需配置，所标价格不是下面参数的具体价格，请与销售经理沟通具体配置后再核算报价】

一、简述：

??FM-SKY节水灌溉自动化系统采取因地制宜的原则依据不同地区、不同作物的不同需求，选择不同的灌溉设施，并利用计算机、采集控制器、传感器等技术对农田灌溉进行监控管理，保证适时适量地满足作物生长所需要的水分从而达到节水灌溉及节水灌溉自动化的目的。

??二 、 设备组成及主要功能：

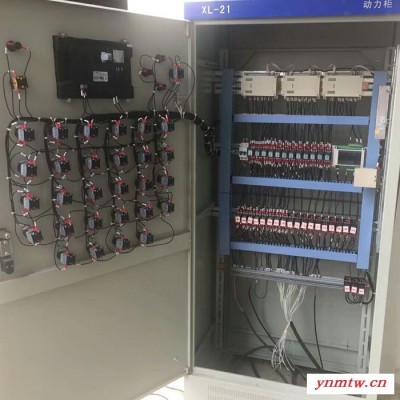

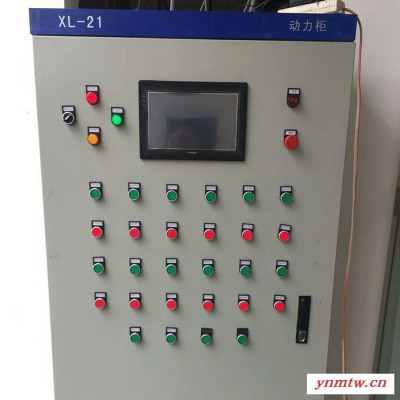

??FM-SKY灌溉自控系统主要由中心主控系统(主计算机、控制柜)、电磁阀、土壤水分传感器(可测土壤湿度相对值)、气象观测站(可测量温度、湿度、风速、风向、降雨量)等设备所组成。

??操作人员可坐在控制室里，对采集上来的气象资料、田间土壤水分等数据进行综合分析，利用手动或自动方式，足不出户的对整个小区进行灌溉。同时还可以利用数据查询系统和打印系统，随时记录、查询、打印整个灌溉小区的气象资料、土壤湿度、灌溉设置、灌溉进程、灌水历史记录等数据。

??统由多个控制单元组成，每个控制单元管理一片区域。利用PRS/GSM 网路，由中央计算机统一管理。室外的空气温湿度传感器把结果送入计算机，在这里进行灌溉参数设置，及对灌溉情况进行统计，并可通过 软件在计算机上存储，显示数据和图表。同时可以人工进行特殊操作。通过互联网获取天气信息，有预见性地实施灌溉。

??三 、控制器及 的主要功能：

??.对土壤含水量进行监测;

??.EC(电导率)值和pH 值的监测(可选);

??.电磁阀状态的监测;

??.对电磁阀状态的控制;

??.对各种监测和控制信号的通讯传输;

??.对低电压报 ;

??水分传感器的技术参数：

??.测量参数：土壤容积含水率

??.量 程：0～

??.单 位：%(m3/m3)

??.测量精度：±3%

??.互换精度：< 3%

??.复测误差：< 1%

??.工作电流：约20mA

??.工作频率：100MHZ

??.响应时间：<1秒

??.测量稳定时间：1秒.测量区域：95%的影响在以中央探针为中心，直径为7cm、高为7cm的圆柱体内

??水分传感器的特点：

??.高稳定性，安装方便，维护操作简单;

??.采用阻燃环氧树脂固化，完全防水，可长期埋伏土壤中使用，且不受腐蚀;

??.钢针材料，可经受长期电解，不受土壤中的酸碱腐蚀;

??.测量精度高，性能可靠，受土壤含盐量影响较小，可适应各种土质;

??四、软件及控制功能

??在中央监控计算机的管理软件上，可以设置相关灌溉的参数，并传送到各个控制单元。另外，它还可以接收室外实时的天气温湿度情况，通过Internet 获取近期的天气情况，以作预先性处理。

??监控管理软件的主要功能

??1) 操作人员的权限管理;

??2) 图形化动态显示各种参数;

??3) 人工编制套灌溉方案;

??4) 自动记录各个站点传来的数据;

??5) 自动分析各站点传来的数据;

??6) 可随时干预控制各站点的灌溉状态;

??7) 可根据实地情况随意组合站点，分区;

??8) 对所分的区进行各种参数设置;

??9) 随时记录操作员的信息;

??10) 随时记录操作信息;

??11) 能随时显示各站点的状态;

??12) 能随时查询数据库中记录的各种信息;

??13) 能对管理员有档案管理;

??14) 历史记录的随时打印;

??15) 自动生成灌溉记录报表;
