| 额定频率 | 45-65 |
|---|---|
| 工作原理 | 电子式 |
| 接线方式 | 间接接入 |
| 类型 | 电参数测量仪 |
| 相数 | 三相四线 三相三线 |
| 准确度等级 | 0.5 |
| 基本电流 | 1A/5A |
| 参比电压 | 380V |
| 品牌 | 安科瑞 |
| 型号 | ACR120EL |
| 加工定制 | 是 |
| 电源性质 | 交直流通用 |

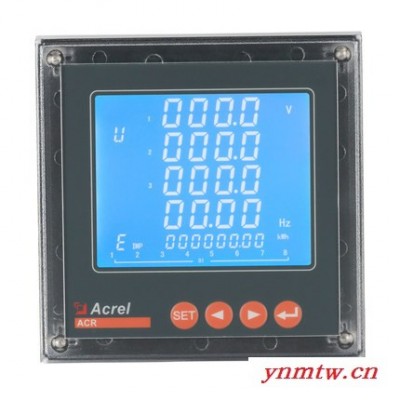

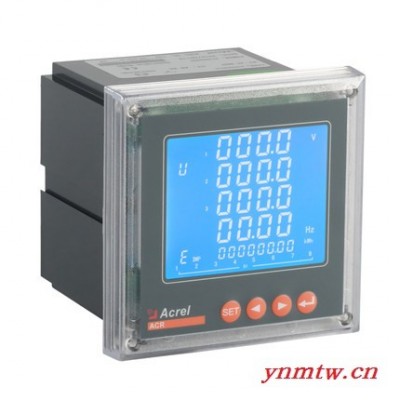

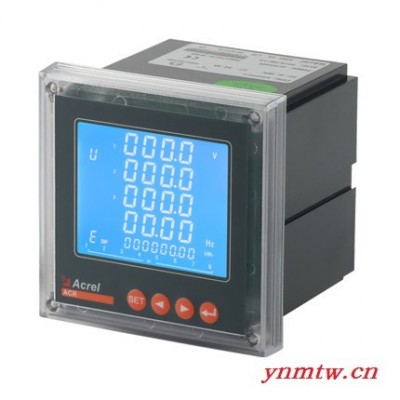

ACR系列网络电力仪表
1 概述
ACR网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
2 技术指标
3 产品规格
● ACR1XX系列产品规格
注：
1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；
2、ACR10E(L)的J(继电器越限报警输出)功能与第二路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；
3、ACR10E(L)、ACR100E、ACR110E(L)在选配K(2DI/2DO)功能时无脉冲信号输出端口；
4、ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO)功能时无脉冲信号输出端口。
● ACR2XX系列产品规格
注：
1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；
2、ACR230ELH的J(继电器越限报警输出)功能与一路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；
3、ACR200(E)、ACR210E(L)、ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；
4、ACR220(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口；
5、ACR200(E)、ACR210E(L)、ACR220E(L)、ACR220ELH可带2路模拟量输出；
6、选配功能KC（4DI2DO+2M+C）中+C表示：2路RS485通讯（标配1路RS485通讯，选择+C表示增加1路RS485通讯，并具备2路脉冲信号输出端口）；
7、Profibus和RS485通讯不可同时选择；
8、选配事件记录功能时，必需配置DI或DO功能。
● ACR3XX系列产品规格
注：
1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；
2、ACR330ELH的J(继电器越限报警输出)功能与第三路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；
3、ACR300E、ACR310E、 ACR320E(L)、ACR320ELH在选配K(8DI/4DO)功能时无脉冲信号输出端口，选配K（4DI/4DO）功能时具备1路有功电能脉冲信号输出端口；
4、ACR330ELH在选配K功能时具备1路有功电能脉冲信号输出端口；
5、ACR300E、ACR310E、ACR320E(L)、ACR320EG、ACR220ELH可带4路模拟量输出，ACR330ELH可带2路模拟量输出；
6、选配功能KC（4DI2/3DO+C）中“+C”表示增加1路RS485通讯（标配1路，共2路RS485通讯），并具备1路脉冲信号输出端口；
7、Profibus和RS485通讯不可同时选择；
8、选配事件记录功能时，必需配置DI或DO功能。
4 外形及尺寸（单位：mm）

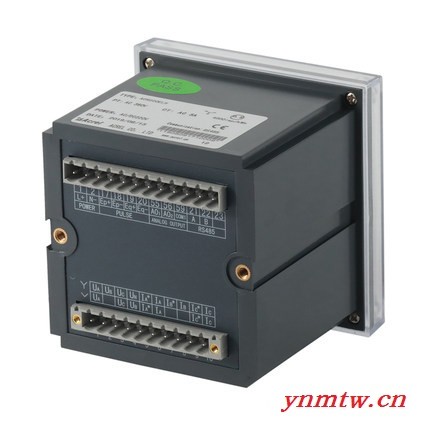

5 接线端子
注1：适用于ACR3XXE(L)选配8DI/2DO、8DI/4DO场合。
注2：适用于单相电能表及ACR3XXE(L)选配8DI/2DO的场合。
注3：适用于ACR3XXE(L)选配4DI/4DO，具备一路电能脉冲信号的场合。
注4：当仪表带双通讯时，“60，61”为第2路通讯端子号。
注5：为用于CT二次侧短接的试验端子。
