北京中航泰隆机电TL-91S试压爆破测试控制系统

产品编号：

72210481116

产品名称：

TL-91S试压爆破测试控制系统

规??格：

产品备注：

产品类别：

测控系统系列

   产 品 说 明

概述：

CYB-91S系列试压爆破测试控制系统包括信号测量和控制输出两部分组成。根据GB/T15385（（气瓶爆破试验方法））及消防器材和各类压力容器的安全测试标准设计，适用各类压力容器的泄放试验、保压试验、爆破试验。

本测量系统可手动或自动控制外部设备的启动、停止以及调节；系统软件可进行数据的采集、分析处理以及报表曲线的打印等一系列试验过程。

系统性能稳定、数据精度高、操作简便等特点，有效地改进和提高了产品的测量、测试水平。

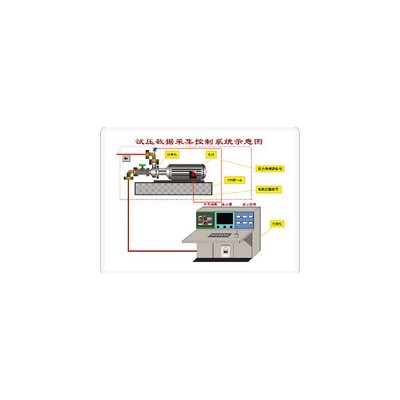

系统构成：

●硬件：测试设备台架；

        ?工控机、商用机或笔记本；

        ?压力、称重、流量传感器和继电器开关；

        ?信号适配器；

        ?PCL或USB测量卡；

●软件：根据国标编制，可根据用户需要特殊编制；

系统特点：

●PCL总线或USB****；

●界面清晰简洁、各种功能键操作使用方便；

●采集多种信号：电流、电压、RS232、RS485、继电器开关等；

●针对不同用户的要求，可提供多种不同功能及接口的测量方案，包括系统硬件及软件；

●采样频率与自动切换显示曲线频率可调；

主要技术指标及功能：

●试验项目：泄放试验、保压试验、爆破试验；

●试验曲线：压力-时间曲线、流量-时间曲线、流量-压力曲线；

●A/D通道为16（单）8（双），0~10V、±5V、12bit，100K~1M转换速率；

●D/A通道为4通道，12bit,0~10V或4~20mA输出；

●系统软件操作简单、界面明晰，可以测量压力、温度、流量、重量、等参数，打印数据报告，绘制多种参数之间的关系曲线。对需要测量的参数能实时显示数值及实时显示参数曲线，完成采集、存储、显示、报表、绘制曲线等功能；

●有传感器信号超量程报警输出，可以外接继电器驱动执行器动作；

●系统结构模块化而且简章，因而降低了系统成本、保证了系统可靠性，测量重复性好；

●具有有很强的数据库功能，测试数据可手动记录存入数据库，也可自动记录存入数据库提供编辑、删除、检索等功能；

软件界面
