KJ609煤矿井下水泵房排水控制系统

产地	山东
产品认证	CE
额定电压	220V
功率	5W
结构形式	固定式
控制模式	机械式温度控制器
适用电机	电磁阀
用途	实验室
执行质量标准	国标
速度响应频率	70（Hz）
品牌	鑫煤
型号	S7-200
配电机	45

KJ609煤矿井下水泵房排水控制系统
一、系统概述

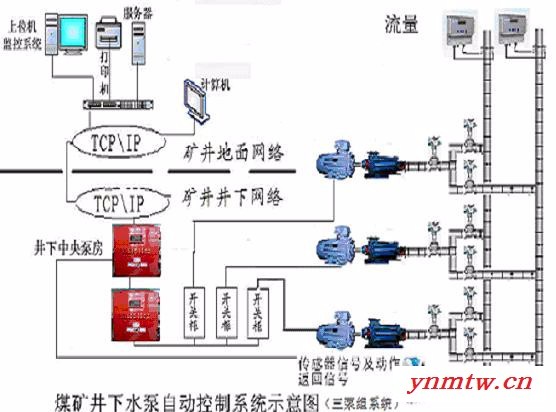

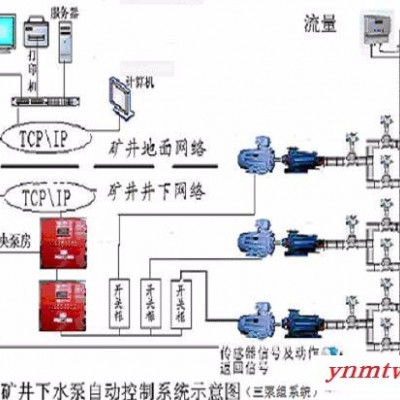

    KJ609煤矿井下水泵房排水控制系统是基于PLC控制技术的应用于煤矿井下水泵排水的一种自动控制系统，能有效减轻水泵操作工人的工作强度，在很大程序上还可以实现节能效果。系统实现对水泵电机、电动闸阀和电动球阀等设备的控制。控制程序根据煤矿排水规程、水泵操作规程、矿方对于水泵操作要求进行编写。通过控制器屏幕在水泵房现场以图形、图像、数据、文字等方式、直观、形象、实时地反映系统工作状态以及水井水位、电机工作电流、电机温度、轴承温度、排水管流量等参数，并通过煤矿井下工业以太网将数据传输至地面监控主机，地面监控主机将数据存储并时实显示，同时以数据列表、曲线等方式查询历史数据。KJ609煤矿井下水泵房排水控制系统主要由地面和井下两部分组成。地面中心站包括，监控主机和备用机、以太网交换机、计算机软件（包括操作系统、中心站软件、编程软件、组态软件）、打印机、UPS电源、服务器（可选）、工作站（可选）等；井下主要包括KXJ660、KXJ660（A）可编程控制器、流量传感器、温度传感器、压力传感器、负压传感器、本安电源、开关、软启动器、接线盒、传输电缆等。
二、系统特点
    KJ609煤矿井下水泵房排水控制系统，恒压供水、锅炉自动控制等工程与项目的积累，于2012年研发成功的应用于煤矿井下主排水水泵、及分区排水水泵的自动控制系统。
    1.PLC控制程序采用模块化结构，系统可按程序模块分段调试，分段运行。该程序结构具有清晰、简捷、易懂，便于模拟调试，运行速度快等特点。
    2.系统根据水位和压力控制原则，实现水泵的自动轮换工作，延长了水泵的使用寿命。
    3.PLC自动检测水位信号，计算单位时间内不同水位段水位的上升速率，从而判断矿井的涌水量，自动投入和退出水泵运行台数，合理地调度水泵运行。
    4.系统控制具有自动、手动、检修工作方式。
自动时，由PLC检测水位、压力及有关信号，自动完成各泵组运行。手动工作方式时，由工作人员选择某台或几台泵组投入，PLC自动完成已选泵组的启停和监控工作；当某台水泵及其附属设备发生故障时，该泵组将自动退出运行，不影响其它泵组正常运行。PLC柜上设有该泵的禁止启动按钮，设备检修时，可防止其他人员误操作，以保证系统安全可靠。
    5.控制程序在编写时可与电费用段计费标准关联，达到节能的目的。
三、系统参数
    1.系统**大控制点数2048点以内，系统**多可同时控制多达8组水泵**大巡检周期≤30s。
    2.控制时间≤30s；异地控制时间≤60s。
    3.传输方式：控制器之间485；控制器与地面中心站TCP/IP。
    4.传输速率：5Kbps；100M/1000M自适应；传输芯线：2芯（有极性）；光缆。
    5.传输误码率：≮10-8 。
    6.监控主机到控制器**大传输距离根据网络组成确定为不小于10km；控制器到传感器、执行器的**大传输距离2km。控器至配套用电源**大距离100m。模拟量传输误差≤1%（不包括传感器误差）。
    7.模拟量输入 电流型：0～20mA状态信号；+20mA（要求19.5mA～20.5mA之间）开，0mA（要求≤0.5mA）关；热电阻型PT200。开关量输入触点电压为24V交流或直流。开关量输出控制器、传感器为继电器触点输出(常开，可更改为常闭，容量36V/5A)。在断开时，两输出端之间的漏电阻应≮100KΩ；在闭合时，电阻不大于2Ω。
    8.控制器为本安高低电平输出:高电平3V～23V,低电平≤0.5V（负载为2mA时，高电平≥3V，低电平≤0.5V ）
