车载4G无线视频监控系统

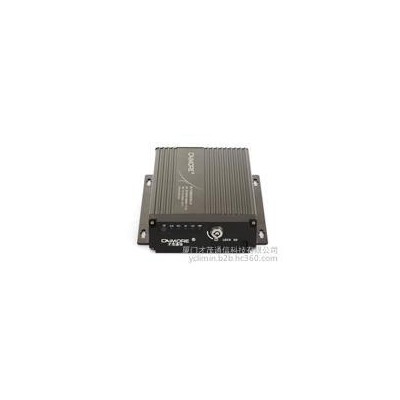

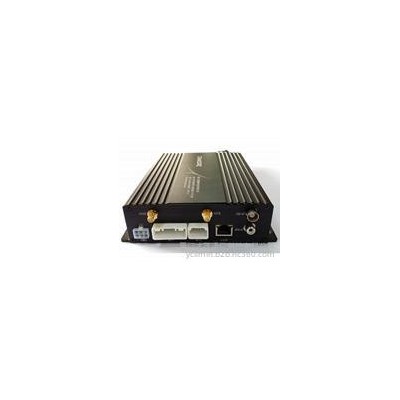

CM530 是才茂通信自主研发的一款一体化智能无线视频监控终端。它融合了多项高新技术，如3G/4G无线通信技术、视频采集、视频叠加、语音及对讲、报警、GPS定位、抓拍、云台控制、硬盘存储、SD卡存储及远程视频回放等技术。

无线视频监控设备支持智能传感器接入，包括：入侵探测、接近、遮挡、环境温度湿度、烟雾、气体检测等现场监控告警处理。

为了用户拥有良好的远程操作，本公司自主开发了管理平台。该管理平台系统稳定、功能丰富，可以满足用户的不同需求。用户通过登入才茂监控平台，可以实时在线查看远程视频监控。支持录像回放、抓拍图片、GPS定位、语言对讲以及云台控制等功能。

设备采用工业级高性能的嵌入式ARM9处理器，该处理器具有超大的内存，能够高速缓存数据和指令，具有高速数据访问能力和指令处理能力，成功解决了“假在线”、“假死机”、“当机”等疑难问题。同时使用Linux操作系统，实时性强，系统稳定。

本产品整机严格按照工业级要求设计，外观采用全封闭式、全铝结构设计理念，拥有先进的硬盘防震、防尘、散热专利技术。系统带有看门狗WDT保护，另外加载了系统监测保护SWP（System Watch Protect）功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，彻底解决了业内系统异常是需要上门拔电的麻烦，保证系统稳定可靠。同时设备通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用。产品拥有维护系统稳定的专利技术，确保设备永远在线；经过严格的设计、测试和多年的实际应用，产品性能稳定可靠。

本产品特别适用于交通红绿灯控制和拍照传输、公交车监控、高速公路监测、环境检测、车载移动、消防通道、综合报警点等视频监控领域。

1. 存储功能

·存储数据采用专用格式存储于车载大容量硬盘中，无法篡改，保证数据安全，且少可以存储10天以上数据。

2. 无线网络功能

·采用最新的3G/4G 无线通信技术，实现监控数据实时上传至后台服务器。

3. 硬盘加热功能

·具备硬盘加热功能，可以保证设备在极其寒冷的天气环境中正常工作。

4. 监控功能

·系统能清晰几路公交营运车辆内驾驶员工作区、票箱、上车门、下车门及车内、车外情况和乘客的图像、声音、时间提示及标识等信息。

5. 录像放像功能

·每路录像按照H.264标准实现独立全实时音视频录像，录像压缩比高、清晰度好、录像内容真实、占用空间少 ；

·具备手动、定时、报警、车辆总开关启动、延时关机等多种监控录像方式，同时可以实现车辆熄火后在指定时间内的进行录像的功能，对触发报警录像进行实时无线上传至后台；

·录像时同时叠加公交线路、车牌号码、监控通道、时间等信息；

·录像回放支持较快（x2）、更快（x4）、极快（关键帧）多种快放/倒放模式，较慢（x1/2）、更慢（x1/4）、单帧播放多种慢放模式，以及暂停/播放控制等多种放像模式，实现检索、倒放、网络监视、录像查询、下载，同时可独立调节每路视频的亮度、对比度、色彩、饱和度及锐度等；

·录像回放模式快速便捷，支持单画面全屏、四画面分屏、多画面分屏、自动循环切换、报警触发切换等显示功能，同时也可选择画面任意区域进行局部放大。

6. 报警功能

·支持自动视频丢失报警、硬盘故障报警及其他故障报警功能，同时把报警信息上报后台；

·具备多路继电器开关量报警输出，便捷实现报警联动及现场的灯光控制；

·报警输入及报警输出接口皆具有保护电路，确保主设备不受损坏。

7. 备份功能

·通过硬盘上的USB接口（如普通U盘及移动硬盘等）进行备份，操作简单便捷；

·客户端电脑可通过网络下载硬盘上的文件进行备份。

8. 双备份功能

·对报警录像、报警日志进行ＳＤ卡双备份，提高安全性和操作性。

9. 一键操作功能

·一键实现录像备份、程序升级、媒体更新，方便车上进行设备维护与操作。

10. 双码流功能

·针对无线网络带宽较低且网络状况不稳定的现状，采用实时录像与网络传输分别编码的双码流技术，优化网络传输的编码，提高无线网络传输控制能力。

1. 稳定性

本车载视频监控设备是技术非常先进的、成熟的产品，设备安装牢固规范可靠，故障率低，维护力度小，并通过以下几个方面充分保证视频内容不丢失：

① 抗震

我司充分考虑到公交车的特殊运行环境，采用独有的硬盘盒内置减震设计，采用机械防震、电子减震和软件抗震专利结合的综合减震方案，可实现设备减震与整机减震结合的多重减震机制，充分保证了核心部件—硬盘；

② 电源稳压

专业车载宽电压电源（8—36V）设计，适应各种车辆电压，具有过压保护、欠压保护、短路保护和过流保护功能，同时具有4路12V DC  最大容量2A的电源输出，可以为摄像头供电，在主机进入休眠（关机）状态时，摄像头必须断掉电源；

③ 散热

采用五风扇技术利用散热模块及散热技术，有效杜绝风扇带来的噪音大、易积尘、易进水、高功耗、高热量的弊端，提高了使用寿命，降低了维护成本，是当今高端汽车电子产品的发展趋势；

④抗干扰

采用共模、差模 滤波电路等电磁兼容性设计，大大减少了车载电池干扰，有效地防止了车内各种电磁脉冲和纹波干扰；

⑤ 工业级设计

终端使用标准化设计，采用工业级芯片及SMT表面贴装等工业做工，使用具有耐插拔，防误插特性的接插件，使产品具有超强的可靠性与稳定性。

2. 先进性

本车载视频监控设备具有反关闭反断电功能和延时关机功能，系统启动迅速，数据参数均保存于FLASH之中，即使掉电数据也不易丢失，使得产品技术的先进性得以充分体现。

3. 开放性

·该终端具备RS485接口和RS232接口，实现报警输入和云台控制，可以和其他车载设备如LED显示屏，IC卡刷卡机，客流采集器等第三方的设备实现对接；

·具备标准RJ45以太网接口，实现网络远程访问功能；

·具备USB接口，可以导出监控数据；

·具备报警输入输出I/O接口，实现开关量的报警输入与输出。

4. 实用性

·终端设备的人机界面简洁明了，视频读取便捷，硬盘即插即用，备用硬盘更换方便；

·本套设备选用的硬盘、摄像头均为通用产品，具有稳定可靠、性价比高、易维护等优势由于车头车尾灰尘以及水雾等的影响，针对安装在车外的摄像头我们采用清晰度比较高，具备防尘、防水的红外彩色摄像头，即使是没有任何光照的夜晚，也能清晰的监控现场情况。

5. 工作环境适应性

终端具备硬盘加热功能，从而可以保证设备在极其寒冷的天气环境中正常工作。

6. 安全性

·支持版权保护，数字水印技术；

·DES/3DES数据加密。

7. 超低功耗

低功耗设计（整机带硬盘工作功耗小于15W），有效减轻车上蓄电池负担，使车上电路系统更加安全，不给车辆正常使用带来负面影响。（这也使延时关机录像功能更有实际运用意义。因为实现此功能时，系统从蓄电池引电，如果功耗过高，对蓄电池会带来极大的安全隐患。

车载硬盘录像机安装位置：

司机座位下或者司机与前排乘客座位间空闲处。

图（一）

摄像头安装位置：

                                  图（二）

1）车前摄像机1

         图（三）                       图（四）

安装在如图（三）所示车前正中处，镜头对着车位，监控车内及乘客信息。

2）车前摄像机 2

 安装在如图（四）所示车前部翻盖下方正中处，镜头对着车前，监控车外前方信息。

图（五）                        图（六）

3）车前摄像机 3

安装在如图（五）所示司机位置上面的左后位置，监控驾驶区域、票箱及上车门的乘客信息。

4）车中摄像机 4

安装在如图（六）所示车中下车门处上方中间位置，下车门的乘客信息，并将信息传送到司机面前的显示屏上，方便司机的开关门。

为确保终端的安全使用并获得满意的使用性能，延长设备的使用寿命，敬请客户在安装设备时，注意以下因素：

1) 在安装和操作设备时，遵守所有电子产品的规范，以及车辆和其他连接设备的要求；

2) 电源及接地：

a) 设备本机电源直接输入范围为直流8V至36V，请注意不要接反，输出不能短路。请注意电源线的供电能力。

b) 即使设备关闭了，机器内也带电，要避免短路。在连接其它外部设备前请断开本设备与电源之间的连接；

c) 设备本机对外输出电压为12V，仅用于为摄像头供电，请勿附带任何未指定允许在设备上使用的设备；

d) 设备传感器输入方式为电平方式，外接电压小于2V时认为是低电平，处于5V～30V区间时认为是高电平，超过30V，会导致设备损坏。电压大于2V小于5V时，为非法值。

e) 正确的连接设备的地线到车辆的地线上组成回路；

f) 若长期不使用机器，最好完全断开设备的电源以延长使用寿命。

3) 湿度要求：

a) 在干燥的环境安装设备，避免潮湿、滴水、喷水等场所。请勿把设备安装在凹陷会积水的场所或液体会滴落的湿的场所；

b) 请勿用湿手触摸设备，也不要站在水中或和其他水源接触时触摸设备，有触电危险。

4) 安装位置：

a) 为延长设备的寿命，请尽可能把设备安装于车辆振动较弱的部位，比如司机座位后方；

b) 设备应安装于车辆内通风的部位：安装在平面上的设备应与其它物体保持6英寸（15厘米）距离，以利于空气的流通和散热；不能安装于封闭的空间内（比如车辆后备箱）；

c) 设备的外接线材要有足够的间隔和外套热缩管保护，以确保线材不被弯曲或由于震动磨损而漏电；

d) 确保设备远离车辆上的热源，设备周围不能堆放杂物，严禁在设备上放置任何物品。

5) 设备安全：

a) 确保乘客或司机不能干预和损坏设备部件、摄像机、线材和其它附件，不要把设备安装在靠近其它受限制的车辆组件的地方；

b) 安装设备组件、摄像机、附件和线材时，发动车辆可能会引起设备的损坏，要确保安装过程中车辆静止，防止设备跌落。
