| 电压 | DC12v |
|---|---|
| 工作温度 | -20℃~+70℃ |
| 功率 | 1-10W |
| 品牌 | 西安瑞讯 |
| 运行模式 | 无线传输 |
【公司主营：模拟微波--L/S/KU波段/模拟信号无线视频监控；无线网桥--工业级大功率2.4G/5.8G/300MbpS高清无线网络视频监控传输;水利水厂4-20MA模拟量、开关量采集无线传输；水塔、蓄水池浮球开关远程无线控制；无线供水控制器；水塔自动供水控制器；无线水位控制器；PLC数据采集远程无线传输；220V电流、电压、温度采集无线传输；配电柜路灯、变频启动信号无线控制；智能远程无线指令控制；透明数据无线传输；画面分割器远程无线控制；远程无线报警系统
联系人;程稳 15002907758】

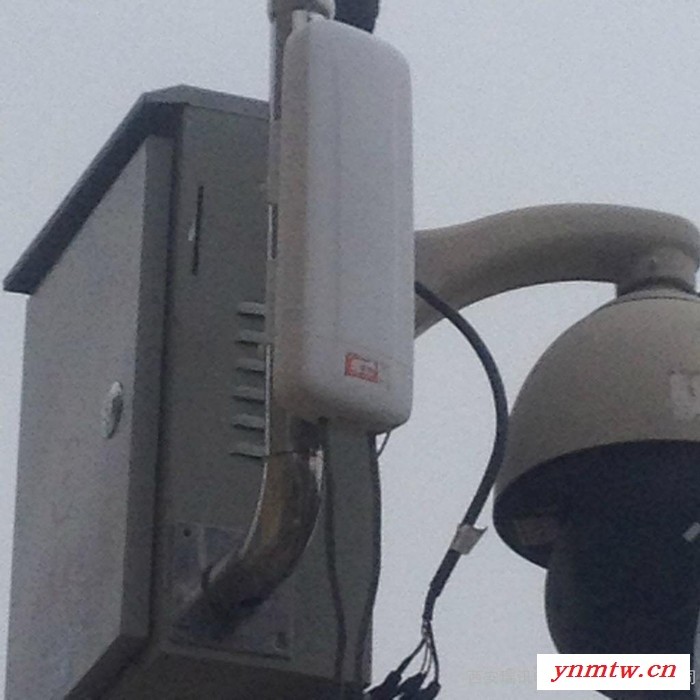

瑞讯2.4GHZ/5GHZ室外无线网桥
型号：RXKP-24A.B.C;RXKP-58A.B.C系列工业级无线CPE
产品概述
西安瑞讯电子推出瑞讯RXKP系列室外CPE产品。分别工作在2.4GHZ/5GHZ频段，基于AIRX(空间自适应最佳通信)技术，遵循802.11bgn/802.11an标准，具备优秀射频性能，输出功率可达500mW,内置12dBi/16dBi/27dBi高增益天线。可配合RX系列室外智能基站，组成高性能无线传输网络，传输距离更远，带宽更高。同时瑞讯系列CPE还支持路由和网桥模式，并进行了多媒体数据链路优化。安装和配置更为简单，满足各种环境的需要。
产品特点
※ MIMO2×2：2，2.4GHZ/5GHZ频段
※ 80211bgn/80211an标准
※ 输出功率最高达500mW(27dbm)
※ 最高速率可达300mbps
※ 接收灵敏度最高可达-100dbm
※ BMS CIOUd ENterprise无线云网络管理
※ 支持WDS连接模式
※ 路由模式、网桥模式
※ 主、备以太网接口10/100M
※ 三级信号强度指示灯，方便调试
※ QOS多媒体数据优化
※ 支持IP66，满足苛刻环境要求
参数规格（硬件特性）
RXKP-58产品性能参数
技术规格 | RXKP-24/RXKP-58 | ||
频段和信道 | 2.4000-2.4835GHZ/5.125～5.850GHz ；5MHz、10MHz、20MHz、40MHz | ||
发射功率 | 最高27dBm(500mw),最大功率可通过软件调节 | ||
灵敏度 | 2.4GHZ: 5GHZ: | ||
调制方式 | OFDM、MIMO2×2、 | ||
天线 | 2.4GHZ： 5GHz： 独立双极化5GHZ 16dbi/水平波束60度、垂直波束14度 | ||
标准 | IEEE802.11b/g/n, IEEE802.11a/n | ||
基于Web管理 | 支持 | ||
SNMP MIB | 支持 | ||
Telnet | 支持 | ||
安全性 | |||
MAC 地址控制 | 支持 | ||
速率 | 最大速率300Mbps | ||
复位、恢复出厂 | 支持 | ||
电源 | 24V直流输入，@ 1.7A，五类线远程供电（PoE） | ||
环境和物理性能 | |||
工作温度 | -40C～＋65℃ | ||
储存温度 | -50～＋80℃ | ||
湿度（非浓缩） | ≤95％（非凝结） | ||
功耗 | ≤8W | ||
重量 | 天线一体化型：约1kg | ||
尺寸 mm | 150MM×100MM | ||
安裝固定 | U形夹码抱杆，抱杆直径：ψ30~ψ50mm | ||
端口 | 2个10/100M以太网口 1主网口 1个辅网口 POE供电 | ||
指示灯 | 电源状态指示灯 3级信号强度指示灯 LAN指示灯 MODE指示灯 | ||
内存 | 2.4GHZ：32MB | 5GHZ:64MB | |
FLASH | 8MB | ||
防护等级 | IP66 | ||
工作湿度 | 0～100％ | ||
参数规格（软件特性）
项目 | 描述 | |
工作模式 | 路由模式：客户端代替所有终端认证 桥接模式：所有终端需单独认证 | |
网络协议 | PPTP/L2TP/IPSec PPPoE DHCP Client/server NAPT/NTP VLAN设置 | |
无线功能 | 周边站点侦测、信道扫描 优先AP连接设定绑定（BSSID） 自动信道选择功能 | |
安全策略 | 1加密：-WEP、TKIP、AES 2无线安全：开放系统、共享密匙 WPA/WPA-PSK;WPA2/WPA2-PSK;802.1×(PEAP,TLS,TTLS);WAPI 3认证功能：WEB账号、密码.PPPOE接入认证方式：路由模式、客户端代替所有终端认证；桥接模式、所有终端需单独认证；多用户单独进行POrtal认证 | |
网络防护 | 防火墙 支持网络限速功能 基于MAC地址的访问控制 | |
系统服务 | 支持虚拟DMZ,端口转发（portForwarding) 支持UPnp自动端口映射 支持VPN透传（PPTP/L2TP/IPSEC) | |
WDS | 支持 | |
配置管理 | 基于WEB的管理工具、CPE内置WEB服务器 远程固件升级(HTTP) 支持Telnet连接 支持syslog记录系统运行日志 支持SSH服务功能 | |
故障诊断 | 自动检测网络状态，断网后可以自动重连 支持Watchdog和pingdog功能 | |
加密方式 | 1. 2. 3. 4. |
RXKP-58型3公里设备
RXKP-58A型5公里设备
RXKP-58B10公里设备 RXKP-58C型20-30公里设备

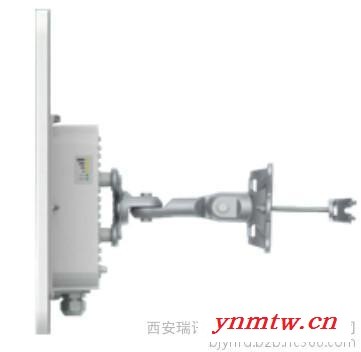

型号：RXKP—58C
Wireless-N/A, 5Ghz, 900mW Outdoor AP Bridge
( Built-in
23dBi
Dual Polarization Directional Antenna )
RXKP-58C 是一款高性能、高稳定性的 5GHz 无线客 户 端产品 。 产品内部集成了具备 MIMO 2x2 技术的 先进 802.11n 无线内核和双极化定向天线，坚固的外壳达到 IP-65 防护等级。产品具有可靠、先进、功能丰富的操作系统，可 以快速、安全、高效的提供稳定高速的无线网络连接。此外， RXKP-58还支持接入点模式，使的设备的应用范围更加 广泛，可以同时适用于点对点和点对多点的网络应用。
RXKP-58C的软件引擎成熟强健，设备可工作在网桥 模式，也可工作在路由模式。图形用户界面（GUI）基于
Adobe Flex 设计，界面友好且配置可立即生效。软件内包含 了站点扫描、天线校准、延时重启、频谱分析等非常实用的
安装辅助工具，并且与业界领先的管理工具 WNMS（无线网 络管理系统）兼容。
应用实例
PTMP
RXKP-58A.B适合中距离的点对多点的网络应用。
RXKP-58c适合中、远距离的点对点的网络应用。
产品/推荐距离 | PTMP 模式 | PTP 模式 | PTP 模式（满载） |
RXKP-58C | 15 km | 30 KM | 10 km |
无线
WLAN 标准 IEEE 802. 11 a/n，iPoll proprietary
传输模式 MIMO
2x2
工作模式 接入点（自动 WDS），接入点中继，工作站，工作站 WDS，iPoll
接入点，iPoll 工 作站
无线频段 5
GHz
发射功率 最高
29 dBm
接收灵敏度 -95
~ -75 dBm（因调制方式而异）
信道带宽 20，40
MHz
调制方式 802.11
a/n: OFDM（64-QAM，16-QAM，QPSK，BPSK）
数据速率 802.11
n: 300，270，240，180，120，90，60，30
Mbps 802.11 a: 54，48，36，24，18，12，9，6
Mbps
纠错方式 FEC，选择性 ARQ
双工模式 时分双工（TDD）
无线
类型 集成双极化定向平板天线
增益 23 dBi有
有线
接口 10/100 base -T，RJ45
内置浪涌保护 是
网络
工作模式 网桥，路由
WAN 静态
IP，动态 IP，PPPoE
NAT 有
NAT 路由或无 NAT 路由
静态路由 支持
DHCP 禁用，中继，服务器
端口转发 支持
VLAN 对于管理和数据支持软件
软件
基本 能够定义/限制频率，信道带宽，EIRP，调制方式，所有配置可以实时更改
高级无线功能 ATPC（自动发射功率控制），DFS 3（动态频率选择），自动信道选，自动调制 方式选择
无线安全 WEP，个人
WPA/WPA2，企业 WPA/WPA2，无线 ACL，用户隔离， UAM（WEB Portal 认证）
无线 QoS WMM
网络 NAT，静态路由，防火墙，端口转发，VLAN，流量控制
服务 DHCP 服务器，SNMP 服务器，NTP
客户端，系统告警，远程系统日志，无线和以 太网统计，带宽限制
管理 HTTP(S)GUI，SSH CLI，SNMP read，WNMS，下载排除故障文件，ICMP 重置
工具 天线校准，站点扫描，延时重启，Ping，路由追踪，频谱分析
系统监测 SNMP v1/2c/3 服务器，系统日志，系统告警（通过
SNMP 陷阱和 SMTP 通知发送）
物理特性
尺寸 335mm（长）x 335mm（宽）x 90mm（高）
重量 3.3K g
设备供电 12 - 48V DC
无源 PoE
电源 100 - 240V AC 电源适配器
功耗 6.5 W
工作环境
温度 -20°C
~ +65°C
湿度 0
~ 90 %（非凝露）
法规
认证 符合 FCC/CE/Safety/RoHS 标准
天线规格
水平： 垂直：
频段 | 增益 | 极化方式 | 交叉极化隔离度 | 最大驻波比 | 水平极化波瓣角 | 垂直极化波瓣角 | 纵向波瓣角 |
4.9-5.9GHz | 23dBi | 垂直/水平双极化 | 最小27dB | 1.5:1 | 8° | 8° | 8° |
型号：RXKP200-5M
Wireless-N/A, 5Ghz, 500mW Outdoor AP Bridge
( Built-in
12dBi
Dual Polarization Directional Antenna )
RXKP200-5M 是一款高性能、高稳定性的 5GHz 无线客 户 端产品 。 产品内部集成了具备 MIMO 2x2 技术的 先进 802.11n 无线内核和双极化定向天线，坚固的外壳达到 IP-65 防护等级。产品具有可靠、先进、功能丰富的操作系统，可 以快速、安全、高效的提供稳定高速的无线网络连接。此外，
RXKP200-5M 还支持接入点模式，使得设备的应用范围更加 广泛，可以同时适用于点对点和点对多点的网络应用。
RXKP200-5M 的软件引擎成熟强健，设备可工作在网桥 模式，也可工作在路由模式。图形用户界面（GUI）基于
Adobe Flex 设计，界面友好且配置可立即生效。软件内包含 了站点扫描、天线校准、延时重启、频谱分析等非常实用的
安装辅助工具，并且与业界领先的管理工具 WNMS（无线网 络管理系统）兼容。
应用实例
PTMP
PTP
RXKP200-5M 适合中距离的点对多点的网络应用。
RXKP200-5M 适合中距离的点对点的网络应用。
产品/推荐距离 | PTMP 模式 | PTP 模式 | PTP 模式（满载） |
RXKP200-5M | 5 km | 10 KM | 1 km |
无线
WLAN 标准 IEEE 802. 11 a/n，iPoll proprietary
传输模式 MIMO
2x2
工作模式 接入点（自动
WDS），接入点中继，工作站，工作站 WDS，iPoll 接入点，iPoll 工 作站
无线频段 5
GHz
发射功率 最高
29 dBm
接收灵敏度 -95
~ -75 dBm（因调制方式而异）
信道带宽 20，40
MHz
调制方式 802.11
a/n: OFDM（64-QAM，16-QAM，QPSK，BPSK）
数据速率 802.11
n: 300，270，240，180，120，90，60，30
Mbps 802.11 a: 54，48，36，24，18，12，9，6
Mbps
纠错方式 FEC，选择性 ARQ
双工模式 时分双工（TDD）
无线
类型 集成双极化定向平板天线
增益 12 dBi有
有线
接口 10/100 base -T，RJ45
网络
工作模式 网桥，路由
WAN 静态
IP，动态 IP，PPPoE
NAT 有
NAT 路由或无 NAT 路由
静态路由 支持
DHCP 禁用，中继，服务器
端口转发 支持
VLAN 对于管理和数据支持软件
软件
基本 能够定义/限制频率，信道带宽，EIRP，调制方式，所有配置可以实时更改
高级无线功能 ATPC（自动发射功率控制），DFS 3（动态频率选择），自动信道选，自动调制 方式选择
无线安全 WEP，个人
WPA/WPA2，企业 WPA/WPA2，无线 ACL，用户隔离， UAM（WEB Portal 认证）
无线 QoS WMM
网络 NAT，静态路由，防火墙，端口转发，VLAN，流量控制
服务 DHCP 服务器，SNMP 服务器，NTP
客户端，系统告警，远程系统日志，无线和以 太网统计，带宽限制
管理 HTTP(S)GUI，SSH CLI，SNMP read，WNMS，下载排除故障文件，ICMP 重置
工具 天线校准，站点扫描，延时重启，Ping，路由追踪，频谱分析
系统监测 SNMP v1/2c/3 服务器，系统日志，系统告警（通过
SNMP 陷阱和 SMTP 通知发送）
物理特性
尺寸 150mm（长）x 115mm（宽）x 55mm（高）
重量 400 g
设备供电 12 - 48V DC
无源 PoE
电源 100 - 240V AC 电源适配器
功耗 6.5 W
工作环境
温度 -20°C
~ +65°C
湿度 0
~ 90 %（非凝露）
法规
认证 符合 FCC/CE/Safety/RoHS 标准
天线规格
|
水平： 垂直：
频段 | 增益 | 极化方式 | 交叉极化隔离度 | 最大驻波比 | 水平极化波瓣角 | 垂直极化波瓣角 | 纵向波瓣角 |
4.9-5.9GHz | 12dBi | 垂直/水平双极化 | 22dB | 1.9:1 | 60° | 40° | 40° |
三、模拟微波系统
★系统简介
RX系列设备是以微波图像传输技术为核心,结合智能控制技术，专门为实现无线监控远距离目标，而由瑞讯公司研制开发的监控产品。该系统具备有线监控系统的所有功能，可组成有线无线混合型安防网络。还可与硬盘录像机、矩阵、多画面切换器、视音频切换器等一起构成功能更强大的监控系统。
★RX系列远程图像传输系统的基本原理：
摄像机和话筒将前端的视频、音频信号输入到发射机，发射机将信号调制到L波段(0.95-1.8GHz)或S波段(2.3-2.7GHz)或Ku波段(10.7-12.7GHz)，由发射
天线发射出去，安装在监控中心控制端的接收天线将接收到的信号送入高频头进行滤波放大，再经接收机进行调解、放大，还原为初始的视频图像和音频声音信号送到监视器，通过监视器就可以获得监控现场清晰的图像和声音。
微波声像远程监视与无线遥控系统是当前电视监控领域广泛采用的一种十分先进的监控模式，特别适用于监控范围大、监控点距离远、布线困难的监控项目。监控点的视频和音频信号由微波设备进行无线传输，摄像机、镜头、云台等的控制由中心控制端的智能无线遥控系统完成，使电视监控在超远程监控领域真正发挥出“千里眼”和“顺风耳”功能。
★系统功能及特点：
1、无线传输获得图像
安装在几公里或几十公里以外的监控点上的图像发射机、图像发射天线等无线发送设备，可将摄像机、镜头将拍摄的现场图像、声音，由发射天线发射出去，传给安装在监控中心的接收天线、接收机，经过信号解调、放大后，在监控中心的监视器上立刻就可以看到清晰的现场图像和听到现场声音，就象看实况转播一样，实现远程监控图像和声音的实时传输。
同时，RX系统解决了有线方式传输远距离监控图像时，线缆敷设困难大、造价高，图像动画现象明显、动作不连贯等缺点，以及，因图像不是实时传输的其远距离控制指令与图像不同步，遥控无法实现的难题。
2、远距离遥控控制
监控中心的保安人员可以通过操作无线遥控系统的按钮，控制几公里或几十公里以外的监控点上的摄像机、镜头监视跟踪目标。在发出控制指令时，可以把被监视目标放大（拉近，可看清目标的详细特征）或推远（全景，观察大范围场景），或遥控电动云台使摄像机和镜头在垂直和水平范围内旋转以搜索目标。同时，无线遥控系统还具有控制摄像机、雨刮、除霜、现场灯光开机或关机的功能，具有有线系统的所有控制功能。
3、中心处理
监控中心可以通过中心设备对获得的图像进行显示、记录、分析和处理等操作。
四、智能远程无线控制系统
应用特点：
操作人员可以通过键盘任意选定一个监控目标(最多可达255个)，对该目标的云台、镜头、雨刮、摄像机、微波发射机或现场灯光等进行控制，使云台在水平或垂直方向上任意旋转，控制摄像机镜头实现三可变，控制摄像机、微波发射机、现场灯光的打开或关闭等。
五、报警系统 产品名称：RX-B 无线报警系统
【公司主营：模拟微波L/S/KU波段、无线网桥：工业级大功率2.4G/5.8G/300MbpS;水厂模拟量、开关量、PLC远程无线传输；220V电流电压采集无线传输；远程无线报警系统】
西安瑞讯电子工程有限责任公司 微波声像远程监控及远程无线遥控系统的典型应用
|
