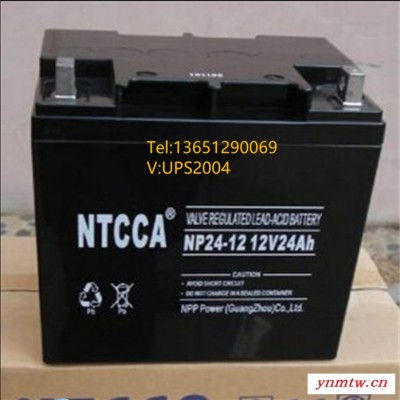

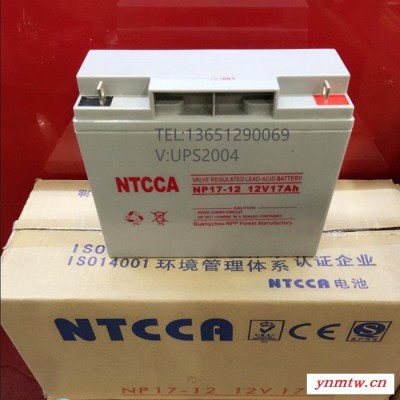

提供NTCCA蓄电池NP55-12 12V55AH直流屏控制系统

质量好，价格低，欢迎来电咨询

联系人：13651290069

        V： UPS2004

NTCCA恩科蓄电池的安装使用

(1) 使用前请检查蓄电池的外观

(2) 蓄电池的安装必须由专业人士来进行。

(3) 电池不可在密闭或者高温的环境下使用（建议循环使用温度为5～35℃.

(4) 安装搬运电池时应均匀受力，受力处应为蓄电池的壳部分，避免损伤极柱。

(5) 电池在多只并联使用时，请按电池标识“+”、“－”极性依次排列，电池之间的距离不能小于－15mm。

(6) 在电池连接过程中，请戴好防护手套，使用扭矩扳手等金属工具时，请将金属工具进行绝缘包装，避免将金属工具同时接触到电池正、负端子.

(7) 若需要电池并联使用，一般不要超过三组（只）并联.

(8) 和外接设备连接之前，使设备处于断开状态，然后再将蓄电池（组）的正极连接设备的正极，蓄电池（组）的负极连接设备的负极端，并紧固好连接线。

开关整流器的工作原理,早在20世纪80年代**出现了,但是由于没有合适的高频低损耗开关器件,故一直没有在UPS中得到应用,直到1995年前后,在高频低损耗大功率管IGBT大量应用的促使下,才开始在UPS中得到应用。
适合于UPS应用的IGBT开关整流器有多种,仅在文献[1]中介绍的**有五种:即Boost三相半桥式开关整流器、传输电感反极性Boost开关整流器、三个双向开关两电平Boost整流器、三个开关三电平Boost整流器、四双向开关整流器等。其中典型的比较常用的是Boost三相半桥式开关整流器。
三相半桥式BoostSPWM开关整流器的主电路如图2所示,其中图2(a)为主电路,图2(b)为等效Boost电路。主电路是按照Boost方式工作的电感输入型电路。其中VT1～VT6为主开关管,C和L为交流输入滤波器,L又兼做Boost储能电感。两个相同的直流电容Cd1=Cd2串联作为输出直流滤波电容。ua、ub、uc为市电三相交流电压,upa、upb、upc为各桥臂中点的二阶SPWM电压,ia为a相市电输入电流,id为直流输出电流,Ud为直流输出电压。主电路的Boost工作方式是:对于某一相电路来说,当输入电压为正半周时,注脚为双数的开关管导通,电感L储能;关断时,市电一方面通过本相注脚为单数的二极管和零线向直流电容Cd1充电,另一方面
存储在电感L中的电能也通过相同的路径向直流电容Cd1充电;当输入电压为负半周时,注脚为单数的开关管导通,电感L反向储能;关断时,市电一方面通过本相注脚为双数的二极管和零线向电容Cd2充电,另一方面本相的储能电感L也通过相同的路径向直流电容Cd2充电。当主电路中的开关VT1～VT6轮流导通时,开关整流器各桥臂中点**可以得到相输出电压upa、upb、upc。
三相半桥式BoostSPWM开关整流器的市电输入功率因数PF的值,与整流器的负载电阻RL、Boost储能电感L、调制度M、upa的基波电压upa1滞后于市电输入电压ua的相位角δ,开关频率fs等有关。当a=3M2RL/(8ωL)时,UPS系统参数之间的关系为
多相多重叠加整流器的工作频率为市电工频,故称为工频整流器;IGBT开关整流器的工作频率为nkHz～20kHz的开关频率,故称为高频整流器。工频整流器与高频整流器的性能对比。NTCCA蓄电池NP55-12 12V55AH直流屏控制系统

工频整流器的优点是技术要求低,缺点是输入功率因数在0.95左右,输入谐波电流在7.5%以上,谐波含量偏大,整流效率偏低。必须采用输入整流变压器,因此体积重量较大;高频整流器的优点是输入功率因数在0.99以上,输入谐波电流小于5%,谐波含量小,整流效率较高,由于不用输入整流变压器，因此体积重量较小。当前UPS的发展方向是减小污染、提高效率、减小体积重量，因此高频整流器比工频整流器具有更大的发展前途，更能满足UPS绿色革命的要求，将会在UPS电路中大量应用。?
